硅基导热界面材料的优势以及应用

  硅基导热界面材料始终是提升电子设备性能、保障运行稳定性的最广泛采用解决方案之一。本文通过全面概述硅基导热界面材料，为选择合适的导热界面材料（TIM）类型及实用设计考量提供指导，助力产品生命周期内保持稳定的散热性能。

  何为硅基导热界面材料？

  硅基导热界面材料是以聚合物为基材的复合材料，专为在发热元件（CPU、MOSFET、电池、IC封装）与散热片或散热器之间传导热量而设计。通常添加陶瓷或碳基填料以提升导热性能。

  常见硅基TIM类型

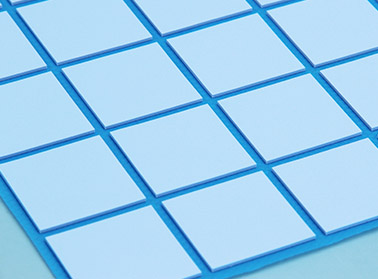

• 硅胶导热垫片：固态弹性间隙填充材料，厚度范围0.3–5毫米及以上。适用于自动化装配及大公差环境。

• 硅胶导热膏：高稠度膏体，具有低热阻与优异表面润湿性。

• 硅胶导热凝胶/间隙填充剂：柔软的现场成型材料，适用于精密元件与不平整表面。

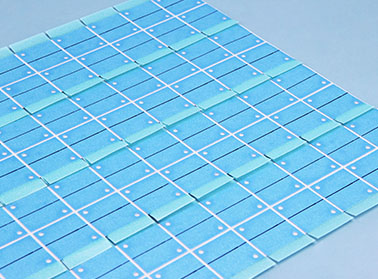

• 硅胶相变材料：常温固态，约50-60°C软化以增强表面润湿性。

  硅基TIM工作原理

  硅基TIM填充微观表面不平整与空气间隙——这些是热传导的主要障碍。其低弹性模量可在极小压力下实现紧密表面接触，显著降低接触热阻(R_c)。常用填充材料：

• 氧化铝(Al₂O₃)：通用绝缘材料

• 氮化硼(BN)：兼具高导热性与绝缘性

• 氮化铝(AlN)：顶级导热材料

• 石墨或碳纤维：实现各向异性导热

  硅基导热材料的优势

  硅基导热材料具有卓越的热稳定性与可靠性，在宽广温度范围（-40°C至+200°C）内能保持弹性、介电强度及热性能，使其成为汽车电子、户外通信及工业环境的理想选择。其次，还具有高压缩性与贴合性。相较于非硅基垫片或石墨片，硅基导热材料具备：更低硬度（肖氏00~20-40）、更强不平整表面适应性、更低装配压力要求，有效减轻集成电路封装、电池及易损元件的应力、强电气绝缘性，多数硅胶垫介电强度>5kV/mm——对电动汽车电池模块、电源转换器及IGBT模块至关重要、长期材料稳定性，硅胶化学特性可抵抗氧化、紫外线照射及长期热循环，有效防止硬化、开裂或泵出——这些是油脂材料常见的问题。

  同时，硅基导热材料也存在潜在局限性，部分等级可能释放低分子量硅氧烷，导致迁移或脱气。这在以下场景中需特别关注：光学系统、MEMS器件、继电器触点、高压环境。缓解策略包括：、低脱气配方、非硅热垫、封装式间隙填充剂、机械强度低于石墨或相变材料

硅胶垫质地较软，可能不适用于超薄或高压应用场景。从成本的角度来看，高导热垫片（≥10 W/m·K）或导热膏可能比导热脂或相变材料更昂贵。

  工程师评估的关键性能指标

• 导热系数（W/m·K）

  典型硅胶垫片范围：1–15 W/m·K

  高端导热膏范围：3–12 W/m·K

• 热阻抗与压缩行为

  热阻抗不仅取决于导热性，还受厚度、压缩力、填充剂类型、肖氏硬度等因素影响：

• 介电强度与体积电阻率

  电池组、逆变器模块及LED驱动器需采用电绝缘材料。

  硅基导热材料应用场景

  汽车与新能源车辆（NEV）：电动汽车电池组（电池单元与冷板接口）、车载充电机、DC-DC转换器、逆变器功率模块、高级驾驶辅助系统域控制器，其核心优势在于高顺应性可补偿电池膨胀及公差叠加效应。

  消费电子与服务器：智能手机、路由器、GPU、5G基站。其优势在于简化装配流程，长期性能稳定，抗振动能力强。

  工业电力电子设备：IGBT模块、MOSFET功率板、变压器与电源隔离。

  LED照明系统：硅基导热材料耐受高结温，确保稳定光通量输出。

  硅基导热材料选型指南

  导热垫适用场景

  对于大公差要求、大批量组装、电气绝缘环境、可返修性等场景适用导热垫。

  导热胶适用场景

  对于不平整表面、精密元件、大型模块（汽车动力总成）、自动化场景（点胶系统）等特性需求适用导热胶。

  导热膏适用场景

  对于有高热性能需求、超薄粘接层（<50–100微米）等要求，导热膏会更适合。

  在选择采用哪种硅基导热材料的时候，优先考虑热负荷（W）、粘接层厚度（BLT）、工作温度范围、电压隔离要求、压紧力限制、公差叠加、可靠性要求等维度来确定适用于哪种导热材料。

  常见问题

  问题1 — 什么是硅基导热界面材料（TIM）？

  答：硅基导热界面材料是以聚硅氧烷为基材，填充导热填料的垫片、凝胶或润滑脂。它能填补热源与散热器间的间隙，降低热阻。

  问题2 — 硅基导热垫比导热膏更好吗？

  硅基导热垫具有装配简便、电气绝缘和长期可靠性优势，而导热膏能提供更低的热阻。正确选择取决于厚度要求、压紧力及公差叠加。

  问题3——如何选择合适的硅基导热垫？

  A：测量间隙（BLT），计算散热功率（W），设定目标温差（ΔT），再根据供应商提供的Rth值及厚度/压缩数据选定垫片厚度与导热系数。

  问题4 — 硅基导热材料是否导电？

  答：不导电 — 硅胶本身为绝缘体，仅在添加导电填料（金属/碳）时才具有导电性。

  问题5 — 应要求哪些测试报告？

  答：ASTM D5470 / ISO 22007-2（Rth与厚度/压缩率关系）、ASTM E595（TML/CVCM）（如需）、压缩应力应变、压缩永久变形及介电特性测试报告。

  问题6 — 垫片的典型厚度和压缩指南是什么？

  答：常见公称厚度：0.5–5.0毫米。目标压缩率约为10–30%。

  问题7 — 硅基热界面材料（TIM）是否适用于电动汽车？

  答：是的，前提是使用汽车级TIM材料，并具备可查证的热循环、振动、阻燃性和认证数据。

  根据盛元新材料科技有限公司实验室团队的专业分析，我们认为硅基导热界面材料（TIM）仍是现代电子产品热管理中最常见且应用最广泛的选择之一。若您正在为项目选择导热界面材料，盛元新材料科技有限公司工程团队可根据您的需求和产品特性推荐最合适的TIM材料。欢迎立即联系我们获取样品、数据手册或定制化热设计咨询服务。
