储能系统热解决方案设计的关键趋势

储能系统热解决方案设计的关键趋势

储能系统热解决方案中，发热都是一个隐形的致命缺陷。电池负荷越大，封装越紧密，发热速度就越快。一旦冷却滞后，性能就会下降，保修期就会大幅增加。

彭博新能源财经报告称，2023年全球储能装机容量将达到45吉瓦/90吉瓦时，几乎是上年的三倍。规模飞速增长的同时，热风险也随之增加。

78%的电池故障源于过热

电池组很少会无缘无故失效。热量会逐渐积聚，最终降低电池的可靠性。在任何储能系统的散热解决方案中，微小的材料缺陷都可能引发连锁反应。从粘合剂到基材，储能系统的热管理决定着哪些部件能够持久耐用，哪些部件会迅速报废。

在储能系统的热解决方案中，导热胶静静地位于电池、冷板和散热器之间。但当导热系数过低时，问题就出现了。当粘合层性能不佳时，整个电池散热解决方案都会受到影响。可靠的储能系统散热解决方案取决于低电阻粘合、稳定的固化以及长期的界面可靠性。

劣质隔热材料不会就这么静静地待在那里，它们会悄无声息地阻碍空气流通并滞留能量。例如低密度泡沫会增加热阻，细玻璃纤维在循环应力作用下会失去介电强度，短时间的过热？那还能控制。持续的热量积聚？那会慢慢导致故障。高效的储能系统热解决方案需要在电气绝缘和热传导之间取得平衡。良好的绝缘性能既能防止短路，又能实现智能热管理。而廉价材料在这两方面都表现不佳。

在重要的储能系统散热解决方案中，基板的选择会影响整个设计。性能不佳的基板会迫使冷却系统超负荷运转。随着时间的推移，这种负荷会导致效率下降、组件疲劳和意外停机。可靠的电池散热解决方案不会在基板层面偷工减料。因为一旦热量滞留在基板底部，其上方的所有部件都会受到影响。

储能系统热解决方案最佳实践

可靠的储能系统散热解决方案能够确保电池保持低温、安全且持久耐用。从界面材料到冷却剂和密封细节，每一层都影响着系统的寿命。

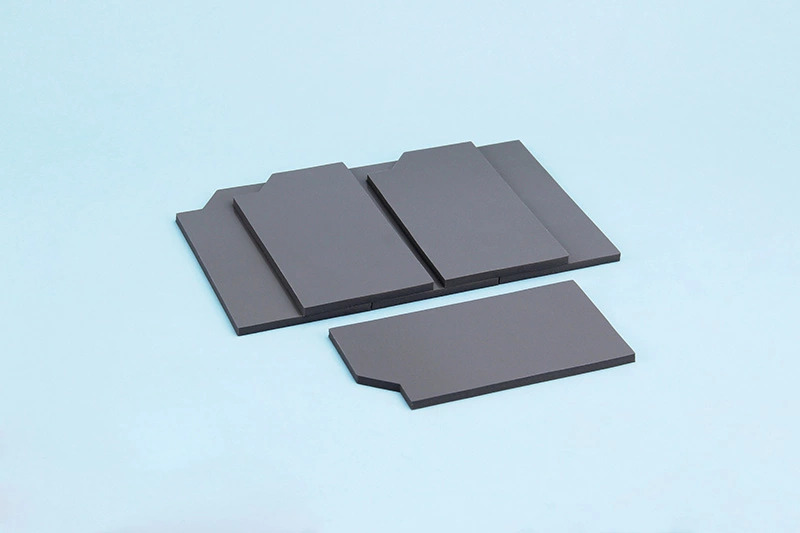

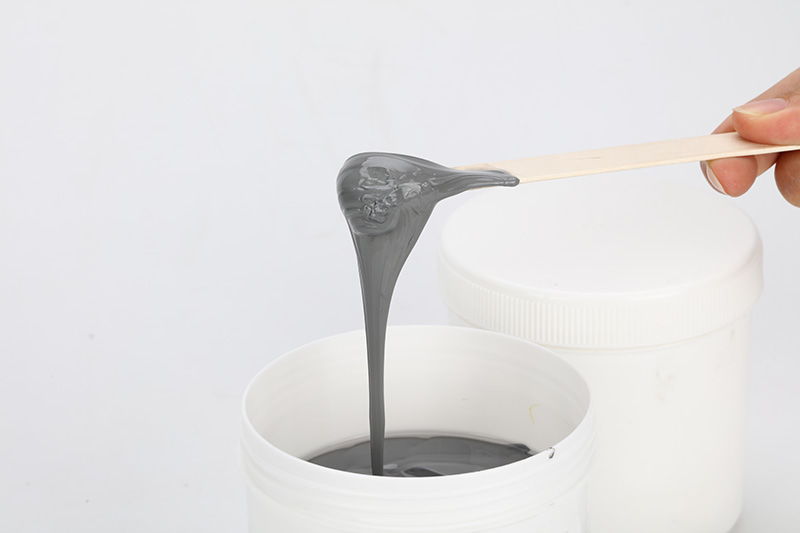

智能储能系统热解决方案始于界面层面，其中热界面材料直接影响热阻和系统稳定性。对于导热垫片类界面材料，能够处理不均匀的缝隙，提供电气绝缘，在较宽的工作温度范围内保持稳定。对于硅脂类界面材料，具有低接触电阻、灵活应用方法特点，但是在振动下会有泵出的风险。

其次是散热材料的对比，在任何储能系统热解决方案中，散热片决定了主动冷却启动之前热量横向移动的速度，其中，铜合金具有更高的导热系数，密度更高，但材料成本较高。铝合金具有低密度、性价比高等特点。对于紧凑型电池组，采用混合极板（铝基底搭配铜嵌件）可以兼顾耐腐蚀性和导热性能。这种分层式设计既能保证储能散热方案的高效性，又不会超出预算。

另外，采用硅胶垫片和橡胶密封件相结合的策略也是一个不错的选择。严密的外壳保护整个储能系统热解决方案免受泄漏和潮湿的影响。在密封材料的选择上，硅胶具有宽广的耐温性，氟橡胶具有很强的耐化学腐蚀性。硅胶非常适合用于户外电池柜。氟橡胶则能耐受液冷回路中的油污。如果密封件选错了，冷却液泄漏会很快发生。

简而言之，稳定的储能系统热解决方案取决于细节的正确处理——而这正是盛元新材料科技有限公司保持优势的地方。

储能系统冷却架构：液冷与风冷

储能项目正在快速扩张，而热量则是幕后默默无闻的“罪魁祸首”。在任何大型项目中，选择合适的储能系统热解决方案都至关重要，它直接关系到系统的性能、安全性和电池寿命。

其中，液冷专为高密度机架而设计，在这种机架中，每个单元都至关重要。在要求严苛的储能系统散热解决方案中，液体承担着主要的散热任务。这类液体通常是乙二醇-水混合物或介电液体，流体流经直接安装在电池模块下方的冷板和冷却板，热量向外传递到散热器或中央冷却器。

实际上，这种电池热管理系统即使在充电速率飙升的情况下也能将温度漂移控制在较低水平。这种稳定性可以延长电池循环寿命并降低起火风险。对于追求长期投资回报率的运营商而言，液冷式储能冷却解决方案通常足以抵消较高的前期成本。

另外，空气冷却系统结构简单，而有时候简单就是最好的。这种储能系统散热方案依靠的是可控气流，而不是流体回路。热量通过传导散失到电池，然后随空气流动排出电池仓。这是基本的对流，但布局至关重要。不良的气流路径会导致温度不均匀，而温度不均匀会缩短电池寿命。

对于中小型系统而言，空气储能式热解决方案仍然切实可行，通过优化风管布局和散热器几何形状，减少冷却死角，在不增加机械复杂性的前提下，保持储能系统冷却方式的高效性。

简而言之，液冷适用于高强度散热，风冷适用于简单散热。合适的储能系统散热方案取决于功率密度、预算以及电池预计的日常工作强度。

趋势：相变材料在储能系统冷却中的应用

随着电池容量不断提升，散热问题变得日益重要。如今，智能储能系统散热解决方案不再局限于风扇和散热垫，而是将材料科学与系统设计相结合，以保障性能、延长使用寿命，并确保每个储能系统都能稳定、高效地运行。

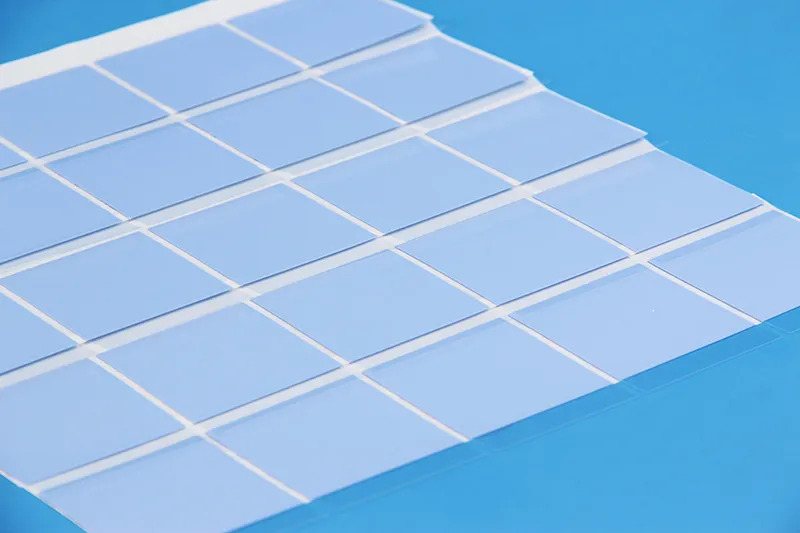

在现代储能系统的热解决方案中，材料的选择至关重要。传统的散热垫主要关注导热性，而相变材料则从根本上重新定义了散热方式。相变材料会在设定的温度下熔化，热量被吸收，而不会引起温度急剧上升。

单一材料很少能解决所有问题。聪明的工程师会将不同的材料结合使用。在先进储能系统热解决方案设计中，相变材料通常与用于快速平面扩散的蒸汽腔和热管相结合使用。PCM在充放电峰值期间吸收峰值热量，蒸汽室横向重新分配能量，热管将多余的热量输送到远处的散热器。

通过这样的一个组合方式，能够带来更好的冷却效率，更平稳的模块级散热管理，以及更清洁的系统集成在狭小的机柜内。

关于储能系统热解决方案的常见问题

高性能储能系统热解决方案的定义是什么？

可靠的储能系统热能解决方案由三个紧密相连的层面构成：

热传递路径

· 导热硅脂、导热垫或液态金属可以减少微小的气隙。

· 石墨片或相变材料可稳定峰值温度波动。

热扩散核心

· 铝合金兼顾了重量和成本。

· 铜合金、均热板或热管在高 C 倍率放电下响应速度更快。

· 热解石墨和石墨复合材料可以消除高密度模块中的热点。

结构基础

· 氮化铝或碳化硅基板的导热性能远优于 FR4 层压板。

· 金属芯PCB增强了紧凑封装中的横向扩展能力。

当一层性能不佳时，整个背包都会受到影响——温度迅速升高，老化加速，利润空间缩小。

不良的接口和封装选择如何引发过热风险？

微小的材料误差会导致巨大的热张力。

· 导热胶固化不完全会增加界面电阻。

· 低等级的缝隙填充物会干燥，形成热空隙。

· 强度不足的环氧树脂或硅胶封装材料会阻碍散热，而不是将热量散发出去。

· 不含导热添加剂的厚灌封胶会减缓热量散失。

失效的保形涂层会导致水分渗入，从而产生局部热点。在高负荷循环下，这些热量会集中，导致容量下降、安全阈值降低，热失控风险上升。

哪些冷却液和密封材料能够确保储能系统的长期稳定性？

冷却和密封共同构成一道防线。

按系统类型划分的冷却选项：

· 浸没式系统：介电液体或矿物油直接从电池中带走热量。

· 冷板系统：乙二醇水混合物提供经济高效的循环控制。

· 恶劣环境：合成酯或制冷剂能够应对更大的温度波动。

密封完整性同样重要：

· 硅胶垫片和氟硅胶密封件能抵抗化学侵蚀。

· EPDM O 型圈适用于水-乙二醇回路。

· Viton密封件和丁基橡胶可防止流体降解。

即使冷却液性质稳定，但如果密封失效，仍然会引发故障。

先进的绝缘和扩散材料能否重塑大型储能系统的安全裕度？

是的——如果搭配得当的话。

热扩散层

· 蒸汽腔+热管对尖峰信号反应迅速。

· 石墨复合材料能将热量均匀地分布在棱柱形单元中。

热障层

· 气凝胶毯和陶瓷纤维可减缓跨模块传播。

· 云母片和玻璃纤维绝缘材料可增强电气隔离效果。

· 聚合物泡沫可以减少振动，同时限制导电桥的形成。

其结果是可控的温度梯度、更慢的电池间电流传播速度，以及在极端充放电事件中更宽的安全缓冲范围。在高密度系统中，这部分裕量至关重要。
