无硅高导热垫片：告别硅油污染，让高功率散热更纯净、更可靠

在高功率电源模块、光模块、服务器、汽车电子等对洁净度要求严苛的领域，传统的硅胶导热垫片一直存在一个隐忧——硅油析出。长期高温或压缩状态下，硅胶基体中的低分子硅氧烷会缓慢迁移，附着在光学镜头、金手指、传感器表面，造成信号衰减、接触不良甚至短路。更麻烦的是，硅油一旦渗出，几乎无法彻底清除。为了解决这一痛点，无硅高导热垫片应运而生，它彻底摒弃了硅胶成分，同时实现了高导热、高绝缘和长期稳定的综合性能。

一、什么是无硅高导热垫片？

无硅高导热垫片是一种不含任何硅油或硅橡胶成分的热界面材料。它通常采用丙烯酸、聚氨酯或特种树脂为基体，填充高导热陶瓷粉末（如氮化硼、氧化铝）或石墨，通过精密压延、涂布工艺制成片材。其典型厚度范围为0.2–3mm，可模切成任意形状，自带离型膜，方便自动化贴装。

与普通硅胶垫片相比，无硅导热垫片的核心差异在于“无硅”——从源头上杜绝了硅油析出的风险，特别适合用于光学设备、车载摄像头、硬盘驱动、医疗仪器等对污染敏感的产品。

二、三大主流类型及选型建议

根据导热机理和材料体系的不同，无硅高导热垫片主要分为以下三类：

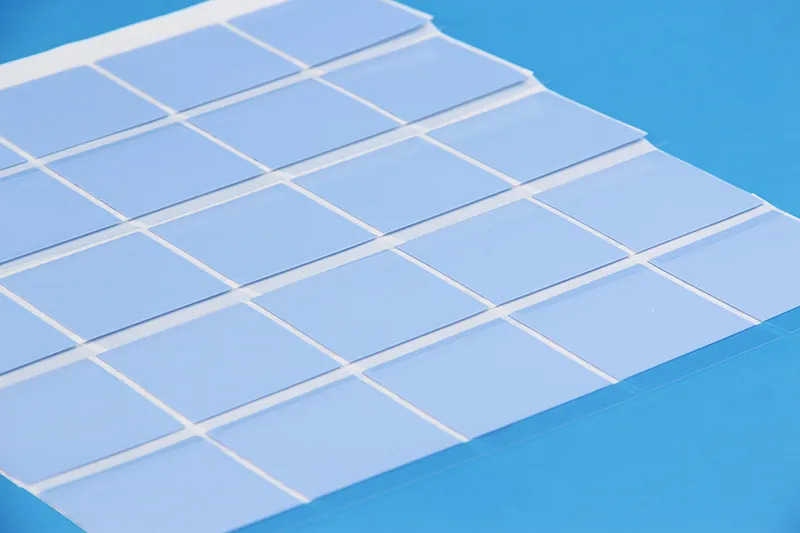

1. 相变型无硅垫片

相变材料在室温下为固态片材，方便贴装；当设备工作温度升高至相变点（通常45–60°C）时，材料软化并流动，像导热硅脂一样填充微细间隙，形成极低热阻的界面。冷却后再次凝固，不会泵出或干涸。

• 优点：低热阻、无泵出、可返修、适合自动化装配。

• 适用场景：CPU、GPU、功率模块，表面平整、需要低热阻的场合。

2. 石墨基无硅垫片

以石墨纸为核心导热层，具有极高的面内导热系数（可达300 W/m·K以上），能够迅速将局部热点横向扩散，再通过厚度方向传递给散热器。石墨本身具有柔性，可贴合不规则表面。

• 优点：导热系数极高、轻量化、适用于狭小空间。

• 缺点：导电！使用时需确保与带电部件之间有足够的绝缘距离，或复合绝缘层。

• 适用场景：需要快速均热的场景，如手机、笔记本、LED背光模组。

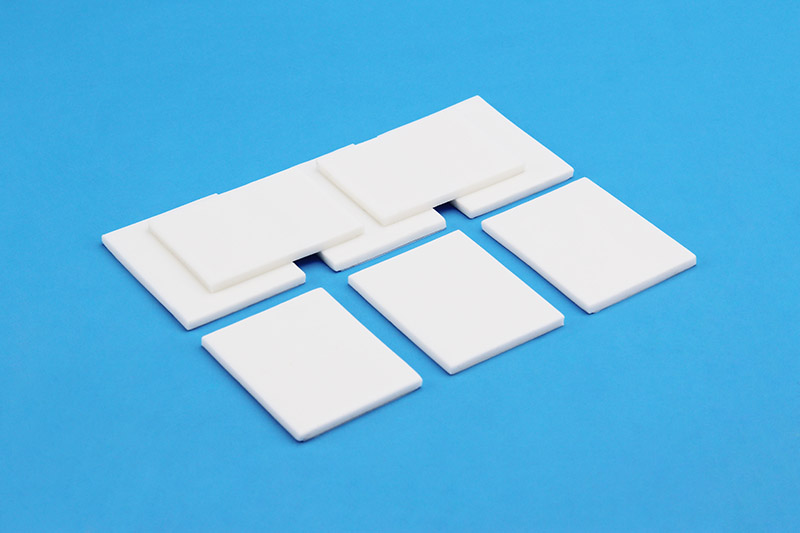

3. 陶瓷填充无硅垫片

以丙烯酸或聚氨酯为基体，高比例填充氮化硼、氧化铝等陶瓷颗粒。这类材料兼具良好的导热性和优异的电绝缘性，是高压电气隔离场景下的首选。

• 优点：导热系数适中（3–20 W/m·K）、介电强度高（>6 kV/mm）、无硅析出、压缩回弹性好。

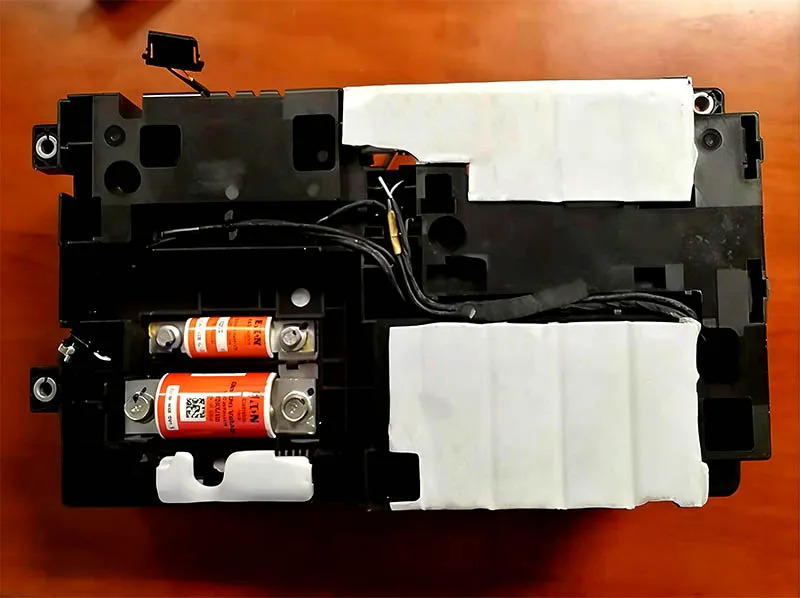

• 适用场景：电动汽车逆变器、充电桩、电源模块、工业控制等。

三、为什么高功率设备需要无硅导热垫片？

• 光学传感器与摄像头：硅油会凝结在镜头表面，导致图像模糊、激光雷达信号衰减。

• 半导体测试与老化座：硅油迁移至金手指触点，造成接触电阻增大，测试结果失真。

• 服务器与存储设备：硅油挥发后附着在硬盘读写头上，可能引发数据错误。

• 医疗设备：要求材料符合生物相容性标准，无低分子析出。

在这些场景中，选择无硅高导热垫片是确保长期可靠性的必要措施。

四、选型与使用建议

1. 确认导热需求：根据芯片功耗和允许温升，估算所需导热系数。一般5–8 W/m·K足够应对大多数高功率场景。

2. 明确绝缘要求：如果垫片紧贴高压电路，必须选择陶瓷填充型（绝缘）；若用于接地散热，可选用石墨型但需注意爬电距离。

3. 评估压缩性与厚度：测量芯片与散热器之间的间隙，选择垫片原始厚度略大于最大间隙（通常大0.2–0.5mm），压缩率控制在20%–40%。

4. 验证无硅特性：要求供应商提供硅油析出测试报告（如FTIR或TGA-MS），确保在125°C、1000小时老化后无低分子硅氧烷检出。

5. 合规与认证：确认RoHS、REACH、UL 94 V-0阻燃等认证齐全。

无硅高导热垫片并非要完全取代传统的硅胶导热垫片，而是在那些“硅油污染就是灾难”的领域，提供了唯一可行的解决方案。随着电子设备向高功率、高密度、高可靠性演进，对材料洁净度的要求只会越来越高。如果你的产品正面临光学污染、触点接触不良或长期老化失效的困扰，不妨试试无硅高导热垫片——让散热更纯净，让设备更可靠。
