半导体测试设备热设计：功率密度这道坎，到底怎么迈过去？

半导体测试设备的热设计，现在摊上了一个让人头疼的小麻烦：功率越来越高，空间越来越挤，热点还专挑最要命的地方冒。光靠加个风扇吹一吹那套，已经救不了场了。

在这之前，SEMI 预测 2025 年全球半导体制造设备销售额将达到 1255 亿美元。市场越大，热性能可重复和材料供应可放量这两件事的分量就越重。于是，界面材料、基板、均热片、绝缘件、密封件，全都被架在显微镜下审视，毕竟，热路上的每一环都不能掉链子。

一、热设计要对付的几块硬骨头

大功率半导体测试设备的热设计，活儿很细，热要快导走，电气通路要安全，测试温度还得稳。一套像样的热设计，得把材料、传感和绝缘拧成一股绳，让测试机在负载节节攀升的时候，测量精度不被带偏。

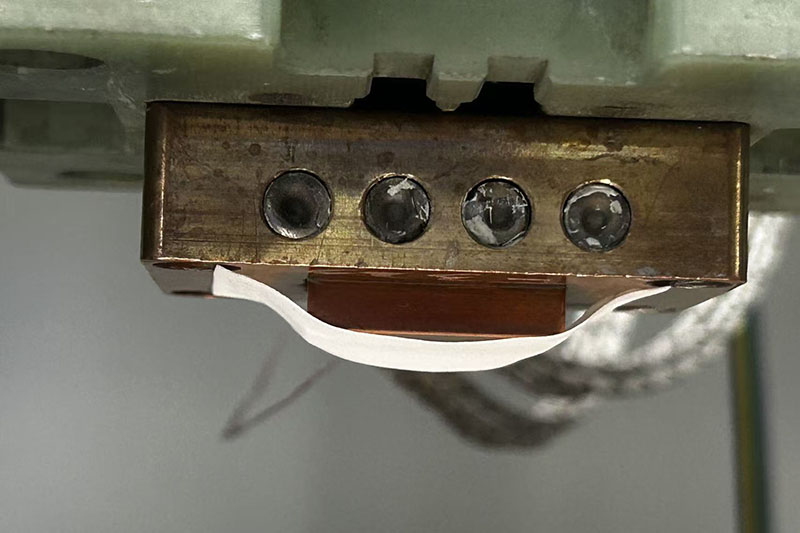

第一块骨头：热阻。 陶瓷基板是这里的主力选手，它能在保住电气隔离的前提下，把热阻压下来。功率密度越高，这个优势越值钱。氮化铝面内水平方向导热系数高，散热快，适合快速导热，碳化硅则更扛得住苛刻的封装工况，而氮化硼导热垫片作为导热界面材料，把藏热的小空气缝填平。

第二块骨头：温度尖峰。 相变材料在这里扮演临时蓄热池的角色。温度一来，它靠潜热吸收热量，把温升的速度摁慢一拍。用法上有讲究：贴着主热源放；相变温度区间要对上预期的测试温度；反复瞬态热负载之后，恢复能力要复测。这套思路很朴素，不用把热管理硬件堆得五大三粗，就能实现温度稳定。

第三块骨头：热点。 一个很小的热点，早在整个组件看起来过热之前，就足以把测试结果带偏。热流传感器就是干实时侦察这活的，工程师对比接触区域上的热梯度变化，热分布图告诉你能量往哪儿跑，温度监控再确认表面的响应，早发现局部过热，就能早点调冷却接触和风道，而不是事后追着一串乱跳的数据跑。

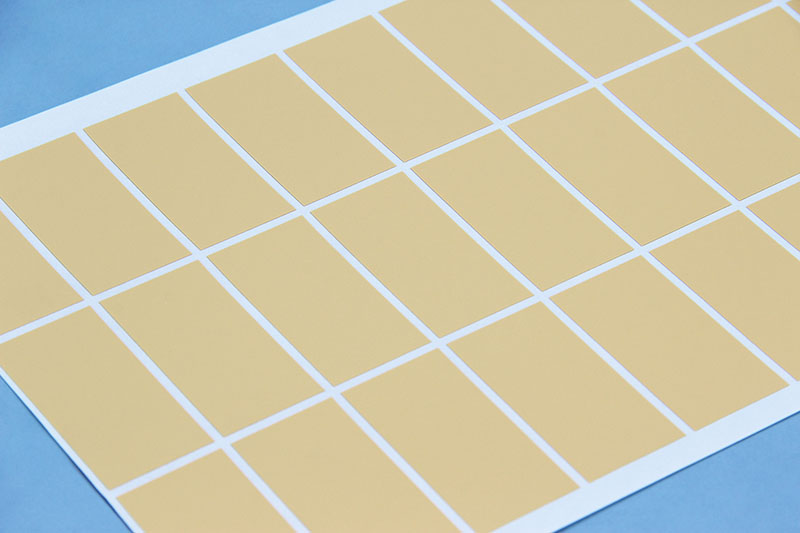

第四块骨头：绝缘击穿。 导电部件挤在一起的时候，一层薄薄的聚酰亚胺绝缘垫片就能补上电气隔离，又不会像厚重的隔热材料那样变成一堵挡热的墙。想把风险压住，三件事要查：介电强度验够，膜厚控制住，高温循环下暴露的边缘要检查。这么几步走下来，绝缘击穿的风险降了，长期可靠性也立住了。

二、优化散热器，四个动作做到位

好的半导体制冷，从来是材料、界面、冷却液路径和表面防护的协奏曲。这几手棋下对了，热点和器件温度才管得住。

选材料：铜钨合金底板。 大功率密度负载下，铜钨合金是一块称职的底板：导热系数高，能把集中的热量摊开；热膨胀系数可控，跟器件材料脾性相合；机械稳定性好，反复接触也能保持一致。这套平衡之所以重要，是因为半导体测试设备的热设计必须在反复加热循环中一直稳、一直准。

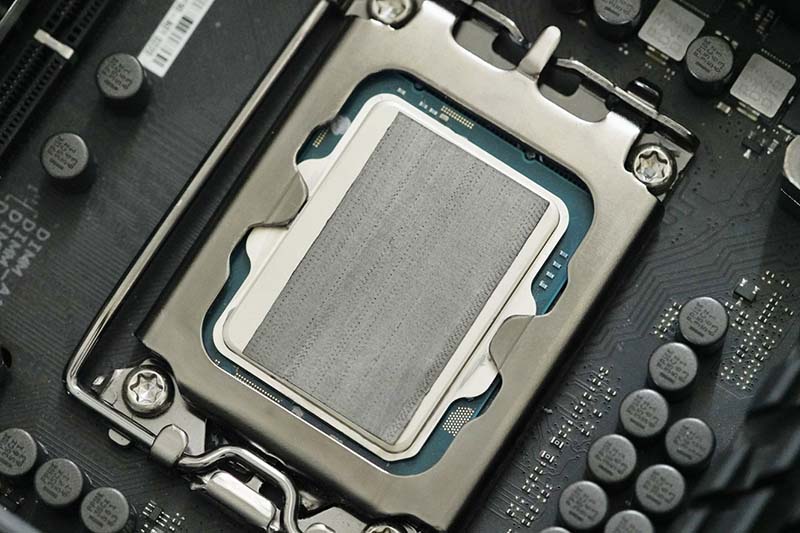

做表面：嵌一层石墨片。 石墨片几乎不增加厚度，却能把表面强化做到位，它的各向异性导热特性，让热量横向跑得飞快，而石墨烯导热垫片作为导热界面材料用时，它能提高垂直方向热传递效率，压低接触热阻。

挖通道：微通道鳍片几何。 微通道冷却器让冷却液贴着热源走，路径短、效率高。通道越窄，传热系数越高，但鳍片几何不能只盯着换热，流体力学的账也得算：限制太狠，压降飙升；流道设计均衡，冷却效率上去了，泵也不会被抽干。说白了，这是个典型的既要马儿跑，又要马儿少吃草的优化题。

上涂层：介电涂层防腐。 介电涂层一边提供电气绝缘，一边撑起耐腐蚀能力。表面钝化减缓冷却液的侵蚀，防氧化处理护住裸露金属。这层环境防护加上去，不改冷却器核心几何，就能把长期可靠性保住。在半导体测试设备热设计里，这叫花小钱办大事。

三、风冷还是液冷？先把账算清楚

冷却方案怎么选，绕不开四个维度：热流密度、控制精度、维护成本、预算。风冷伺候中小负载绰绰有余，结构简单、维护省心；液冷则是在热设计较真的时候，把集中的热量连锅端走的重武器。

风冷的路子：散热器靠精心设计的鳍片几何把器件的热摊开，轴流风扇拉气流速度，对流换热效率就上来了。不过它的天花板也很明显：环境温度一升，冷却余量就缩水；热阻偏高的话，高密度的机台照样跑得一脑门子汗。好处是维护是真简单，风扇、散热器坏了直接换，测试设备要的就是这种快修快换。

液冷的路子：负载一集中，就该液冷上场了。冷板通过导热界面材料收热，冷却泵驱动冷却液穿过流体歧管，再经换热器把热量交出去。几个典型工况的工程对比，先感受一下（注意：以下是比较参考值，不是通用规格）：

一眼就能看出来：负载翻倍，压降翻得更快，风冷搞不定的时候，液冷不是更贵的选择，而是唯一的选择。

四、热点能提前预测吗？别让单点数据忽悠

测试功率一变，热点几秒钟内就可能挪窝，所以单靠一次读数，根本讲不全整个故事。像样的热设计，得把表面热像图、接触测量和标定模型串起来用。说白了，多路数据一起上，工程师才能在器件结果跑偏之前，把热量聚集的苗头按住。

红外传感器阵列：给温度拍现场直播。 红外传感器把每颗芯片辐射的红外能量转成看得见的温度分布图。负载一变，实时监控立刻跟上；空间分辨率越高，热点侦测越锐利。

热点区域埋热电偶：给相机够不着的地方装上体温计。 热电偶靠两种金属接点产生的电压测温，嵌进关键区域和导热界面附近，就能补上摄像头看不到的位置。把结温和局部温度测量数据记下来，再跟散热行为的变化对照着看，等于给仿真工程师递上一面照妖镜，模型算得对不对，一照便知。

标定片数据：给热梯度建模定标尺。 标定晶圆提供已知的参考条件，帮热设计把传感器信号和真实温度对上号。先把热流和热阻的映射做出来，实测出真实的热梯度，再把这些数据喂进仿真模型，最后拿新功率模式去验证预测精度。标定做得越扎实，热建模就越不像算命，越像一门拿数据说话的工程学。

五、ATE 系统：散热方案得跟着通道数一起长

好的测试设备热设计，得扛得住功率上涨，还不能让每个测试工位变成维护黑洞。

模块化冷板网络：加工位不加乱。 流体歧管给每块冷板供冷却液，流量稳，散热就可重复；工程师在压降和泵功耗之间找平衡，热阻压下来了，高功率工位不必堆料也能凉快。

热电制冷阵列：给温度微调旋钮。 整体冷却压不住精确设定点的时候，热电制冷器（TEC）就出马做局部修正。每个元件负责局部的热流，PID 控制器盯着温度精控，热梯度一收窄，半导体测试的重复性就有了着落。冷热测试快速切换的时候，这套方案让热设计反应跟得上节奏。

均热腔：系统级的热搬运工。 热点太集中，远端冷却硬件会被压垮，均热腔的动作就是在那之前把能量运走：相变提供高效的两相冷却，极高的等效导热系数把热量摊到一大片面积上，最后交接时，导热界面材料把接触损失压到最低，空间紧张时还可以让热管把能量送得更远。这套架构下来，温度更平滑，集中的负载也被拆散了。

插口界面：材料密度最高的一平方厘米。 整个测试单元里，材料堆得最密的地方就是这里：被测器件要插拔成千上万次，接触压力由弹簧和压盖决定，每次重新落座，界面就刷新一次。所以这里的选材标准很特殊，可返修性和导热率同样重要。一个只能秀一次、却扛不住重新插入的材料，对测试来说就是错的材料。几种选项摆在桌上：

说到底，半导体测试设备的热设计，决定的不只是器件温度，它决定的是测量结果能不能被信任。热点一动，参数就飘；热循环一折腾，界面就松；而每一次 插口落座，都在刷新整条链路的接触。所以热设计要做的，是先感知、再按热密度规划架构、最后在材料上下功夫，基板、散热片、界面膜、密封件，每个测试位都要照顾到。
