如何对导热绝缘片进行寿命测试

如何对导热绝缘片进行寿命测试

在电子产品的长期运行中，导热绝缘片往往是最容易被忽视、却最容易“掉链子”的环节之一。一片材料，如果导热能力衰减、绝缘性能下降、或者出现微小裂纹，并不会立刻导致设备故障，而是像慢性病一样，在数月甚至数年后悄悄爆发——那时，设备已经出货，返修成本高昂，品牌声誉受损。

寿命测试，正是为了提前发现这些问题而存在的。它不是在实验室里“走过场”，而是通过模拟真实工况中的热、电、湿、振等多种应力，在有限时间内验证材料能否在产品的整个生命周期内保持稳定。本文将系统介绍导热绝缘片寿命测试的核心逻辑、关键参数、测试方法以及设备配置，帮助工程和采购人员更好地理解这一环节的价值。

一、为什么要做寿命测试？

寿命测试的本质，是用可控的加速应力，提前暴露材料在长期使用中可能出现的退化模式。它回答了几个关键问题：这片材料在设备设计寿命内，导热系数会下降多少？介电强度是否始终高于安全阈值？在湿热交替、温度冲击、机械振动等恶劣环境下，会不会出现开裂、分层或脱落？

从合规角度看，UL、IEC等标准对绝缘材料的长期性能有明确要求，寿命测试是获取认证和通过客户审核的必要依据。从工程角度看，它帮助设计团队在不同材料方案之间做出数据驱动的选择，避免“凭感觉选型”带来的后期风险。

更重要的是，寿命测试的结果可以直接指导生产工艺的改进——如果发现某批次的材料在老化后性能衰减过快，就可以追溯到原材料批次、涂布工艺或固化参数，从而提升批量生产的一致性。

二、三大核心测试参数

导热绝缘片的寿命测试，重点关注三个维度的性能变化：

1. 导热系数的稳定性

导热系数是衡量材料传热能力的核心指标。在寿命测试中，通常会在老化前、老化过程中间节点（如500小时、1000小时）和老化结束后分别测量导热系数，观察其衰减曲线。

导热系数下降的主要原因包括：聚合物基体在高温下发生交联或降解，导致分子结构变化；陶瓷填料与基体之间的界面结合力减弱，增加了声子散射；材料内部产生微裂纹，阻碍了热量传导通道。

通常，行业接受的导热系数衰减幅度在10%以内。如果超过这个范围，就需要重新评估材料的选择或工艺控制。

2. 介电强度与击穿电压的保持率

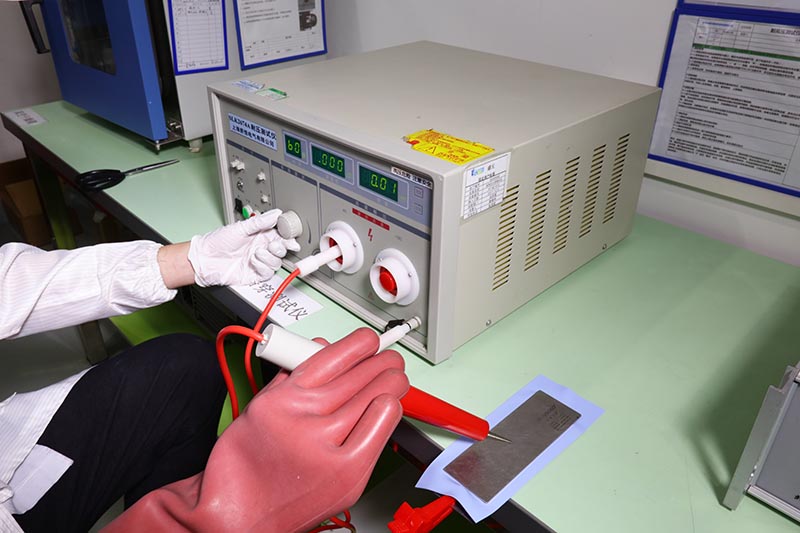

对于需要电气隔离的应用（如电源模块、车载充电机），介电强度是安全红线。寿命测试中，会对样品施加逐渐升高的电压，记录击穿时的电压值，并与初始值对比。

介电强度下降往往与以下因素有关：材料吸湿后极性增加，导电离子迁移；热老化导致的分子链断裂，形成微观通道；表面污染或边缘缺陷在电场作用下逐步扩大。因此，测试时通常会在不同湿度条件下进行，以模拟最恶劣的现场环境。

3. 工作温度范围与吸湿性的耦合影响

导热绝缘片在实际使用中，往往同时承受温度和湿度的双重压力。高温可能加速吸湿，而吸湿又会降低材料的玻璃化转变温度，形成恶性循环。

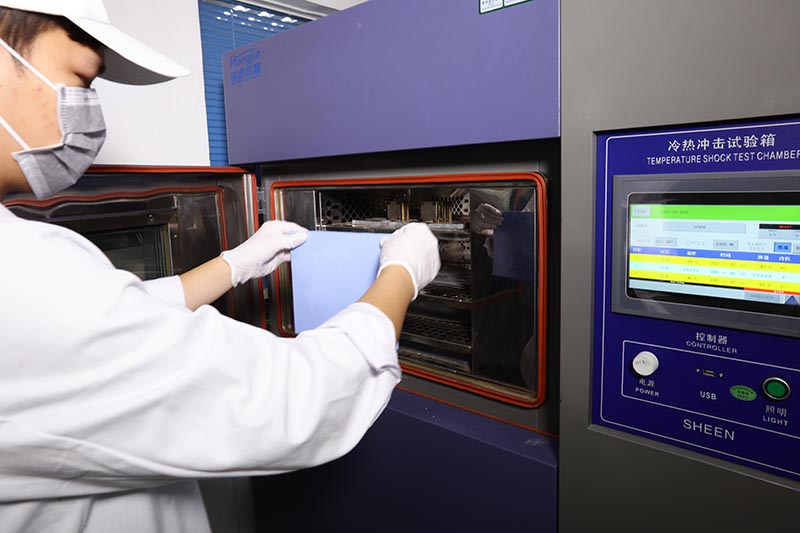

寿命测试会设置不同的温湿度组合，如85°C/85%相对湿度的高温高湿存储、-40°C到125°C的温度循环、以及快速的冷热冲击。测试后测量样品的重量变化（吸湿率）、尺寸变化（热膨胀/收缩）以及外观（是否变色、起泡、开裂）。这些数据共同构成了材料对环境的适应能力图谱。

三、加速老化 vs 实时老化：两种策略的配合

寿命测试通常采用两种方法并行或先后进行。

加速老化测试的目的是在短时间内获得性能退化趋势。通过提高温度（如将最高工作温度提升20-30°C）、增加湿度循环频率、施加更高的电压应力等方式，将数年甚至十年的老化过程压缩到几个月或几周。加速老化的关键是建立合理的加速模型，确保加速条件不会引入与现场失效模式不同的退化机制。

实时老化测试则是在正常使用条件下（或略高于额定条件的温和应力下）长期监测材料性能。它虽然耗时较长（可能需要1-2年甚至更久），但结果最贴近实际。实时老化还能验证加速模型的准确性——如果两者得出的寿命预测值偏差过大，就需要调整加速因子。

对于批量生产的供应商，通常会先完成加速老化测试，为客户提供初步的寿命评估；同时进行实时老化跟踪，不断修正数据，形成更可靠的材料档案。

四、测试设备的组成与关键模块

一个完整的导热绝缘片寿命测试系统，通常包含以下几个核心模块：

温湿度控制模块：能够精确调节温度（例如-40°C至150°C）和相对湿度（20%至95%），并支持快速温变速率（如每分钟10°C以上的冷热冲击）。这对于模拟设备在开机/关机、昼夜交替、季节变化中的热应力至关重要。

电压施加与监测模块：用于介电强度测试和长期耐压测试。需要能够提供从几伏到数千伏的电压，并实时记录漏电流变化，及时发现局部放电或击穿前兆。

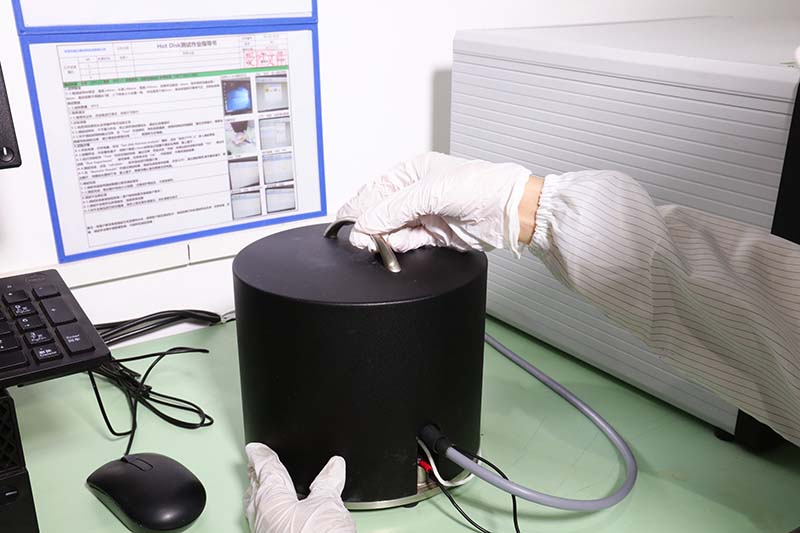

导热性能测试模块：通常采用稳态热流法或激光闪射法，测量老化前后样品的导热系数和热阻。对于薄型片材（0.5mm以下），需要特别注意测试夹具的设计，避免边缘热损失带来的误差。

机械应力模块：包括振动台和压力施加装置，用于模拟设备在运输或运行中的振动、以及安装时的压缩应力。这对于评估材料在长期压缩后是否发生永久变形（压缩永久变形率）非常重要。

缺陷检测与数据采集系统：包括高分辨率摄像头、热成像仪、超声波扫描等，用于非破坏性地检测材料内部的裂纹、分层或空洞。所有测试数据应与批次号、生产日期等信息关联，实现可追溯。

五、寿命测试结果如何指导实际选型？

寿命测试的最终目的不是获得一张“合格”证书，而是为工程决策提供依据。以下是一些典型的应用场景：

• 如果某款材料在加速老化后导热系数下降显著，但介电强度保持良好：它适合用于低功率、但对绝缘要求严格的设备（如医疗仪器中的低压信号隔离）。

• 如果材料在湿热测试后吸湿率高，但导热系数稳定：不适合用于户外或高湿度环境，但可以在密封良好的室内设备中使用。

• 如果材料在温度循环后出现边缘分层：可能是冲切工艺不当或材料与散热器表面热膨胀系数不匹配，需要改进安装设计或更换材料体系。

• 如果材料的批次间测试结果波动大：说明供应商的过程控制能力不足，应考虑寻找更可靠的供应链。

此外，寿命测试还可以帮助建立预防性维护计划。例如，如果测试表明某导热绝缘片在运行2万小时后介电强度开始低于安全值，那么设备制造商可以在设计时就设定2万小时的强制更换周期，避免突发故障。

六、常见问题与注意事项

在实际执行寿命测试时，有几个容易被忽略的细节值得关注：

样品制备的代表性：测试用的样品必须与量产产品完全一致，包括厚度、尺寸、背胶类型、模切边缘状态等。手工裁剪的样品往往边缘质量优于模切件，导致测试结果偏乐观。

应力施加的顺序与组合：实际设备中的应力是多种因素叠加的（例如高温同时伴随高电压和振动），而实验室往往分项测试。建议在条件允许时采用复合应力测试，更贴近真实场景。

失效判据的合理性：需要提前定义什么是“失效”——是导热系数下降超过20%，还是击穿电压低于额定值1.5倍？不同应用场景的判据不同，应与客户或最终用户协商确定。

数据记录的完整性：除了最终的测试报告，还应保留原始数据曲线、环境条件日志、设备校准记录等，以备审核或争议时追溯。

导热绝缘片的寿命测试，不是一项可有可无的“额外成本”，而是保障电子产品长期可靠性的必要投资。它把隐藏在材料内部的退化规律变成可视化的数据，帮助工程师在选型、设计、工艺优化等各个环节做出更明智的决策。

对于采购和项目管理人员而言，要求供应商提供完整的寿命测试报告（包括加速老化和实时老化数据），是筛选优质供应商、降低后期风险的有效手段。而对于研发团队，掌握寿命测试的方法论，则是在产品设计阶段就为“耐用性”打下基础的关键一步。

东莞市盛元新材料科技有限公司诚邀新老客户选购我公司产品，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13728841790（刘女士），期待您的来电！本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-2884-1790
