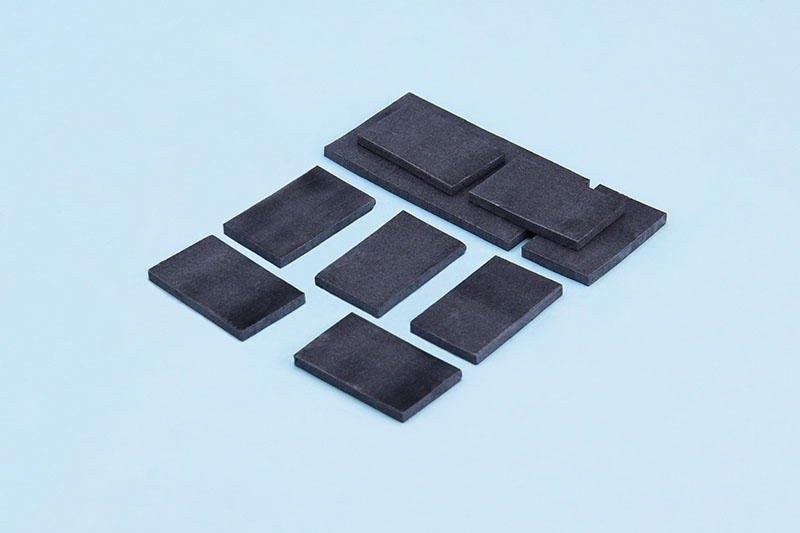

高导热碳纤维垫片（45W/mK+）：当散热需求突破传统极限

在高功率电子设备的设计中，热管理往往成为决定产品成败的关键。一台AI服务器的CPU、一个电动汽车的逆变器模块、一座电信基站的功率放大器——这些场景的共同点是：热量极高、空间极窄、可靠性要求极严。传统的导热硅脂或普通导热垫片，导热系数通常在3-15 W/m·K之间，在越来越高的热流密度面前，渐渐力不从心。

而高导热碳纤维垫片（45W/mK+）的出现，为这类极端散热需求提供了一条新的解决路径。它不是硅胶垫片的简单升级，而是一种基于碳纤维取向排布技术、导热性能达到45 W/m·K以上的工程材料。

一、45W/mK+意味着什么？

导热系数（单位W/m·K）是衡量材料传递热量能力的核心指标。作为参照：

• 空气约为0.026 W/m·K

• 普通导热硅脂约为1-5 W/m·K

• 普通导热垫片约为1.5-15 W/m·K

• 高导热碳纤维垫片可以达到15-45 W/m·K

这意味着，在相同厚度和接触条件下，45W/m·K的碳纤维垫片导热能力是普通硅胶垫片的5-10倍。对于300W以上的CPU或IGBT模块，将界面热阻降低0.2°C·cm²/W，就能让芯片结温下降10-15°C——这直接关系到设备能否稳定运行、以及寿命能否达标。

更重要的是，45W/m·K不是通过添加陶瓷粉末“凑”出来的，而是利用碳纤维本身极高的轴向导热特性，通过定向排布技术，使热量沿着纤维方向快速传输。这种结构设计，使得垫片在保持一定柔韧性和压缩性的同时，实现了接近金属的导热水平。

二、碳纤维垫片 vs 硅胶垫片：本质差异

硅胶导热垫片是当前市场上的主流选择，它的优势在于柔软、绝缘、成本可控。然而，硅胶基体的导热系数上限很低，即使填充大量高导热陶瓷粉，也很难突破15 W/m·K。原因在于硅胶本身是热的不良导体，填料颗粒之间被基体隔开，无法形成连续的导热通道。

碳纤维垫片则完全不同。它采用碳纤维作为主要导热骨架，纤维之间相互搭接形成连续网络，热量可以沿着纤维快速传导。同时，通过树脂或石墨基体固定纤维结构，并调节材料的电绝缘性或导电性。

以下是一个简化的性能对比：

硅胶垫片擅长“温和散热+绝缘”，而碳纤维垫片擅长“暴力导热+结构强度”。两者不是替代关系，而是针对不同热流密度的分工。

三、四大核心优势解析

卓越的散热能力与温度稳定性。45W/m·K以上的导热系数，使得碳纤维垫片能够迅速将芯片产生的热量传递到散热器或均温板，避免局部热点形成。在大功率持续运行下，芯片结温更稳定，降频风险更低。

超低电阻率。与硅胶的高绝缘性不同，碳纤维垫片通常具有较低的电阻率（可低至0.01 Ω·cm以下）。这使得它不仅可以导热，还能作为可靠的接地路径，帮助电磁干扰（EMI）疏导和静电放电（ESD）保护。

在逆变器、开关电源等高频开关电路中，良好的接地可以降低电磁辐射，提高信号完整性。碳纤维垫片同时承担导热和接地两个功能，简化了系统设计。

高强度、低密度，轻量化优势明显。碳纤维的比强度（强度/密度）远高于金属。碳纤维垫片的密度通常在1.6-2.7 g/cm³之间，而铝为2.7 g/cm³，铜为8.9 g/cm³。在需要大面积导热界面的场景（如动力电池模组、服务器主板），使用碳纤维垫片可以显著减轻重量，同时保持足够的抗压和抗振能力。

灵活的定制能力与严格的质量控制。碳纤维垫片可以通过模切、层压等工艺加工成各种复杂形状，并可以选择不同的厚度、纤维取向和表面处理。供应商如盛元新材料科技有限公司可以提供从材料配方到成品的一站式定制，并依据ISO、UL等标准进行批次验证。

对于批量采购的客户，重要的是要求供应商提供导热系数实测报告、压缩应力-应变曲线、以及热循环老化后的性能保持率数据。这些数据是保证垫片在实际应用中长期可靠的基础。

四、典型应用场景

数据中心与AI服务器。AI训练服务器的GPU功耗已突破700W，传统导热硅脂或普通垫片在高热流密度下容易出现泵出或性能衰减。碳纤维垫片的高导热性和结构稳定性，使其成为芯片与冷板之间的理想选择。它可以降低界面热阻，提高液冷系统的整体散热效率，从而支持更高密度的算力部署。

电动汽车电力电子。电动汽车的逆变器、DC-DC转换器和车载充电机，长期工作在振动、高温和潮湿环境中。碳纤维垫片不仅能够快速将IGBT或SiC模块的热量传导到水冷板，还能提供稳定的接地路径，同时抵抗热循环和机械冲击。其轻量化特性也有助于提升整车续航。

功率变换器与工业电源。在光伏逆变器、UPS、变频器等设备中，功率模块与散热器之间的热界面材料需要同时满足高导热和长寿命。碳纤维垫片不会像硅脂那样干涸，也不会像相变材料那样反复融化凝固，是一种“一劳永逸”的解决方案。

电信基站与射频功放。5G基站中的射频功率放大器（PA）发热集中、空间狭小。碳纤维垫片的高导热系数可以将热量快速传导到外壳或散热齿，降低功放结温，保证信号输出稳定。同时其低电阻率有助于射频接地，减少干扰。

五、选型与使用注意事项

• 确认导热系数实测值：部分厂商标注的“45W/mK+”可能是在理想条件下测得的取向方向值。应要求提供ASTM D5470或类似标准的测试报告，并明确测试方向（厚度方向或面内方向）。

• 评估压缩性与界面接触：碳纤维垫片通常比硅胶垫片硬，压缩率较低。在设计时需预留足够的安装压力（如100-300 psi），并确保散热器表面平整度良好，否则可能接触不充分。

• 注意电气绝缘要求：如果应用需要高压隔离（如电源模块的初级侧），碳纤维垫片的低电阻率可能不适用。此时应在垫片与电路之间增加额外的绝缘层，或选择绝缘型碳纤维复合垫片。




• 供应商资质验证：要求提供RoHS、REACH合规声明，以及UL 94阻燃等级认证。对于汽车级应用，还需IATF 16949体系支持。

• 热循环老化测试：索要-40°C至125°C、1000次循环后的导热系数和压缩永久变形率数据，确保长期可靠性。

高导热碳纤维垫片（45W/mK+）的出现，回应了高功率电子设备对热界面材料日益严苛的需求。它不再满足于“填充间隙”，而是主动构建高效的热传导通道，同时兼顾机械强度、接地性能和轻量化。对于正在设计下一代数据中心、电动汽车或工业电源的工程师而言，这种材料提供了一个值得认真评估的选项。当热流密度持续攀升，普通硅胶垫片渐显乏力时，碳纤维垫片或许就是那个让设备“冷静”下来的关键一环。
