导热间隙填充材料怎么选？从垫片到凝胶的完整指南

在电子设备的设计与组装中，芯片与散热器之间永远存在一个“尴尬的距离”——太近了怕压坏芯片，太远了热量传不过去。更麻烦的是，PCB会有翘曲、元器件高度有公差，这些不规则的间隙如果处理不好，空气就会成为热量的“拦路虎”。这时候，就需要导热间隙填充材料出场了。

它像一位灵活的“热力搬运工”，既能填满凹凸不平的缝隙，又能高效地将热量从芯片传递给散热器。但市面上的导热间隙填充材料形态多样——有预成型的垫片、可点胶的膏体、柔软的凝胶……导热系数、压缩性、绝缘性能各有不同。怎么选才是最适合你项目的？本文从实战角度帮你梳理清楚。

为什么需要导热间隙填充材料？

电子设备工作时，芯片产生大量热量，必须通过散热器带走。但芯片和散热器之间的接触面并非完美平整，存在微米甚至毫米级的间隙。空气是热的不良导体（导热系数仅0.026 W/m·K），如果不填充导热材料，散热效果会大打折扣。

导热间隙填充材料的任务就是：填充间隙、排除空气、降低接触热阻。它需要具备良好的导热性、柔韧性、电绝缘性（大部分场景），以及长期可靠性。

核心性能指标：别只看导热系数

很多人在选型时只盯着“导热系数”这个数字，却忽略了真正决定散热效果的关键——热阻抗。

• 导热系数（W/m·K）：材料本身传导热量的能力。数值越高越好，但不是唯一标准。

• 热阻抗（°C·cm²/W）：热量穿过材料时遇到的阻力。综合考虑导热系数和厚度，更能反映实际效果。热阻抗越低，散热越好。

• 压缩性：材料在压力下的变形能力。太硬填不满缝隙，太软可能被压溃。

• 介电强度：材料抵抗电压击穿的能力，对需要电气隔离的场景至关重要。

• 长期稳定性：在热循环、振动、老化后性能是否保持。

以下是不同等级导热间隙填充材料的实测对比：

三种主流形态：垫片、膏体与凝胶

导热间隙填充材料按形态主要分为三类，各有优劣。

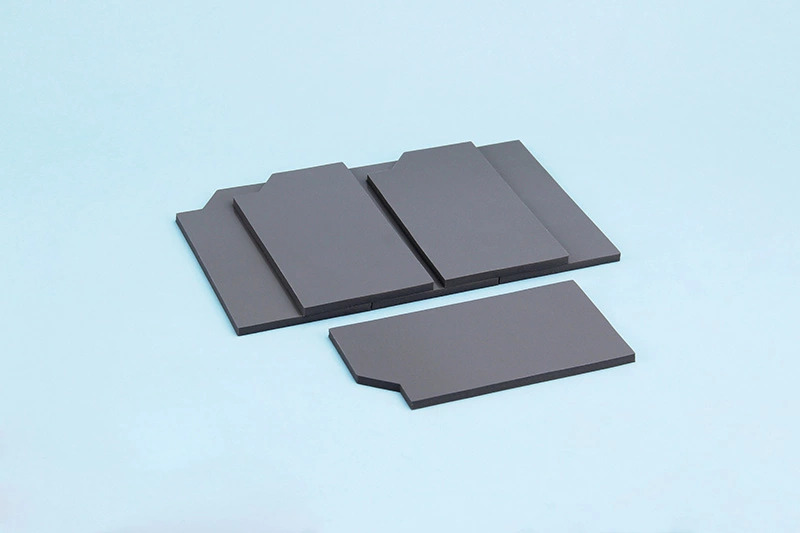

预成型垫片（导热垫片） 是固态片材，厚度固定（如0.5mm、1.0mm、1.5mm），可按需模切成各种形状。它的优点是安装简单、无污染、厚度一致性好，适合大批量自动化生产，同时具有良好的压缩回弹性，能吸收振动。缺点是对高度公差大的间隙需要选择多种厚度，压缩后可能边缘挤出。它特别适合表面相对平整、批量大、要求一致性高的场合，如服务器内存、电源模块、LED照明。

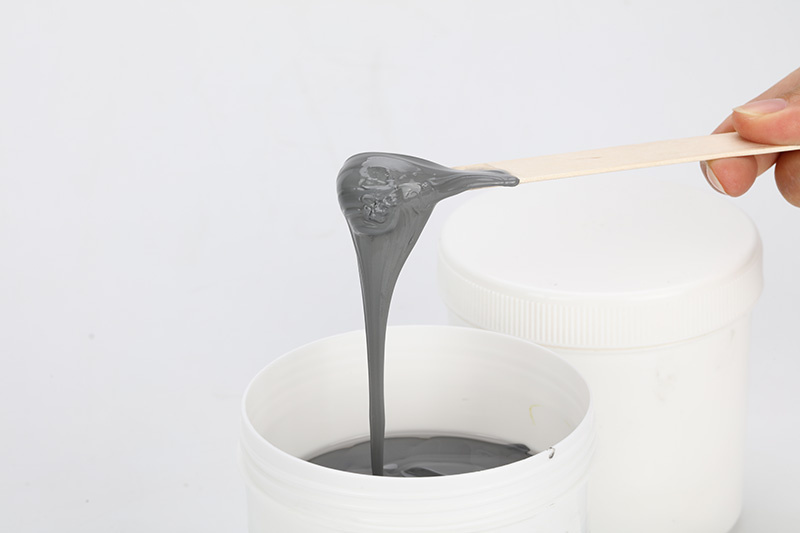

导热膏/硅脂呈膏状半流体，通过点胶或丝网印刷涂布。它可以形成极薄的界面层（<0.1mm），热阻抗极低，适合填充微细不平整。但其涂布工艺要求高，长期使用可能干涸或泵出，且多数不具备电绝缘性（需确认）。它最适合CPU/GPU与散热器之间表面非常平整、追求极致散热性能的场合。

导热凝胶介于固体和液体之间，可点胶成任意形状。它的适应性强，能填充复杂、不规则的间隙，低应力不压坏元件。有些是触变性的，点胶后不流淌。缺点是部分需要固化时间，成本相对较高。它特别适用于汽车电子、医疗设备、电信基站等间隙变化大、需要高可靠性的场合。

此外还有相变材料（室温固态，受热后软化，兼具垫片的易操作性和硅脂的低热阻）和导热粘接剂（既能导热又能固定元件，用于永久性装配）等特殊类型。

关键选型因素

首先，要根据芯片功耗和散热器能力，估算所需的总热阻。不要盲目追求高导热系数——如果你的间隙很小、散热器性能有限，用中等导热系数的垫片就够了。优先关注热阻抗数据，而不是单一的导热系数。

其次，测量芯片与散热器之间的最小、最大间隙。对于间隙均匀、公差小的场景，用固定厚度的垫片；对于间隙变化大（如0.5-2.0mm）的复杂结构，用凝胶或高压缩性垫片。

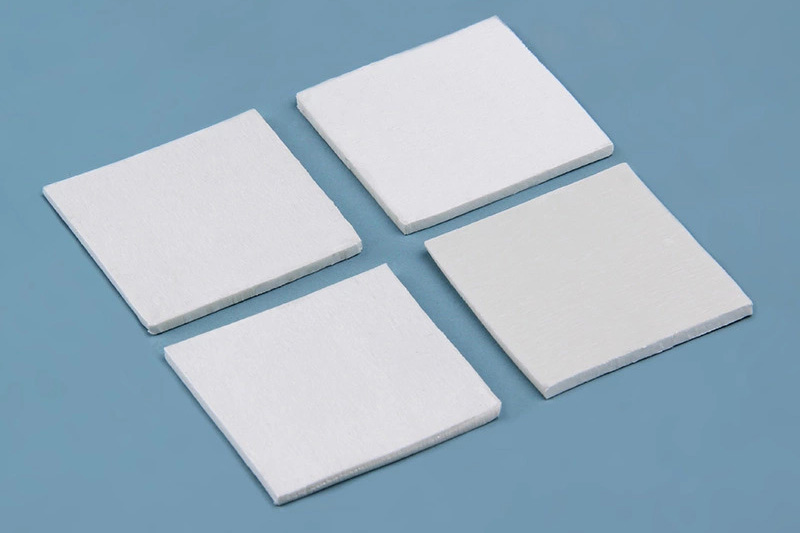

第三，如果芯片或电路板带电，导热材料必须具备良好的介电强度（通常≥4 kV/mm）。陶瓷填充的硅胶垫、氮化硼复合材料都是绝缘的。金属基或含金属填料的膏体可能导电，需谨慎。

第四，考虑安装工艺与生产效率。自动化产线优先选择预成型垫片（卷料或模切片），配合自动贴装机；点胶工艺选用导热膏或凝胶，需匹配点胶设备参数（粘度、触变性、固化时间）；返修需求则倾向不固化或低粘性的材料。

最后，确保材料符合RoHS、REACH等环保指令，具备UL V-0阻燃等级和ISO 9001质量体系认证，以保证批次一致性和长期可靠性。

常见问题与避坑指南

很多人认为导热垫片越厚越好，实际上厚度增加会线性增加热阻抗。在保证填充间隙的前提下，越薄越好，一般建议压缩10%-30%。

也有人认为导热系数15 W/m·K的垫片一定比5的好。其实不一定：如果垫片很硬、无法充分贴合，或者界面热阻很大，实际散热效果可能不如中等导热系数但压缩性好的垫片。热阻抗才是最终裁判。

此外，硅脂和凝胶不建议混用，不同材料的基体可能不相容，混用会导致热性能不可预测。导热凝胶是否需要固化取决于产品类型，固化型粘接更强，不固化型更易返修，根据需求选择即可。

实战选型建议

  · 服务器CPU/GPU：推荐导热硅脂或相变材料，导热系数5-10 W/m·K，关键在于低热阻抗和长期稳定不泵出。

  · 电源模块IGBT：推荐导热垫片或凝胶，导热系数3-6 W/m·K，要求高介电强度和抗振动。

  · LED照明：推荐导热垫片，导热系数2-4 W/m·K，注重成本控制和易组装。

  · 汽车电子ECU：推荐导热凝胶，导热系数3-8 W/m·K，需要宽温域、抗振动和长期可靠性。

  · 医疗设备：推荐低挥发导热凝胶，导热系数2-5 W/m·K，关注生物相容性、低出气和可返修性。

  · 5G基站：推荐高压缩性导热垫片，导热系数5-12 W/m·K，适应大间隙和户外耐候性。

导热间隙填充材料是电子散热链中的“最后一厘米”，也是最容易被忽视的薄弱环节。选型时不要只看导热系数，要综合评估热阻抗、压缩性、绝缘性、工艺适配性和长期可靠性。预成型垫片适合批量自动化，导热膏适合极致性能，导热凝胶适合复杂间隙。建议在实际工况下进行样品测试，用热成像仪验证温度分布，才能确保选型正确。
