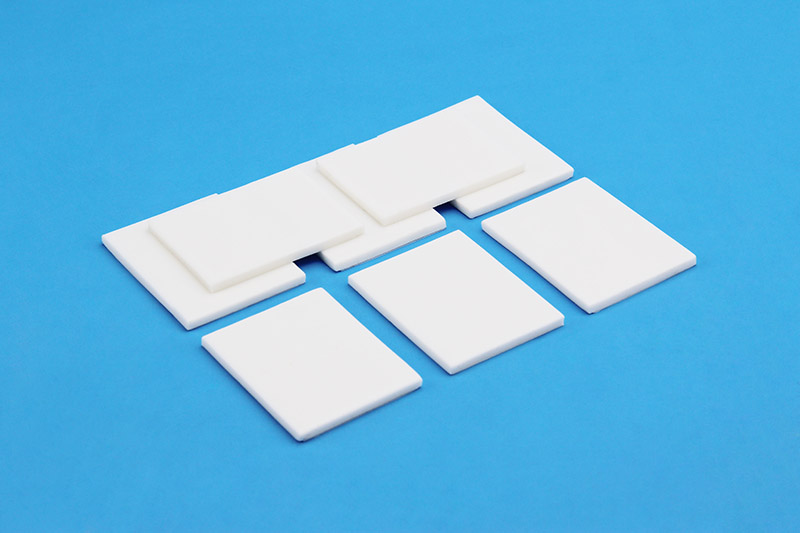

陶瓷基无硅导热垫片：为高可靠性电子设备打造纯净散热通道

在电子设备散热设计中，导热界面材料（TIM）的选型往往被简化为“导热系数越高越好”。但真正有经验的工程师知道，长期可靠性和环境兼容性同样关键——尤其是当设备内部存在光学元件、继电器触点或密封腔体时，传统含硅导热材料带来的硅油挥发和迁移问题，可能比散热不足更棘手。

陶瓷基无硅导热垫片正是为解决这一矛盾而生。它以非硅聚合物为基体，填充高导热陶瓷粉体（如氮化硼、氧化铝），在保证优异导热性能的同时，从源头上杜绝硅氧烷污染。

一、为什么需要“无硅”？——含硅材料的隐形成本

含硅导热垫片和导热膏凭借柔软、易操作、成本适中等优点，长期占据市场主流。但在以下场景中，含硅材料的短板可能造成严重后果：

· 光学器件污染：硅油在高温下挥发，会在透镜、反射罩或传感器表面形成雾状薄膜，导致光通量衰减、图像模糊或传感器误判。车载摄像头、激光雷达、光模块是典型的高风险部件。

· 继电器与开关触点失效：挥发的硅化合物在电弧作用下会形成二氧化硅绝缘层，导致触点接触电阻急剧上升，最终失效。

· PCB漏电与绝缘下降：硅油迁移到PCB表面，吸附灰尘并形成导电通道，可能导致高压电路爬电距离缩短。

· 长期热阻漂移：含硅导热膏在高温下油体分离、干涸硬化，界面热阻逐年增加。

无硅导热垫片采用聚氨酯或丙烯酸等非硅聚合物基体，配合高纯度陶瓷填料，从源头上杜绝了硅氧烷释放。没有硅油，就没有挥发和迁移——这是它最根本的价值所在。

二、材料构成与核心优势









1. 陶瓷填料体系：导热与绝缘兼得

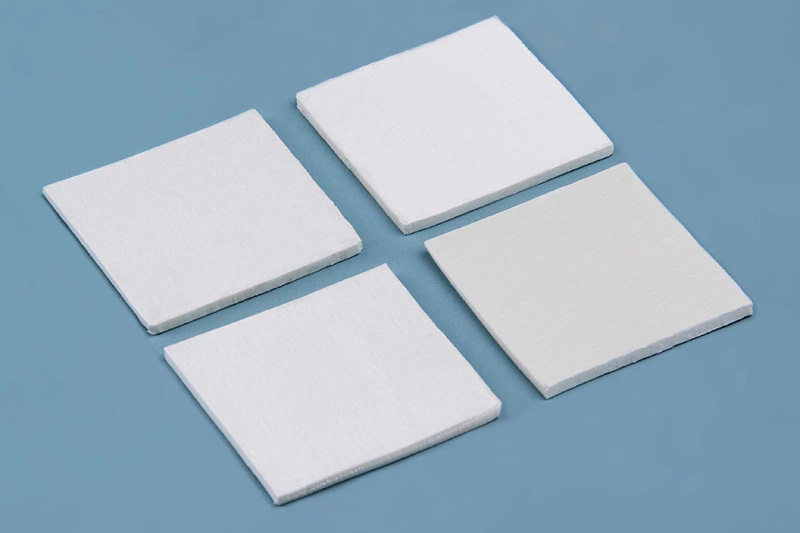

陶瓷基无硅导热垫片的核心填料通常采用六方氮化硼（h-BN） 和氧化铝（Al₂O₃） 的复配体系。氮化硼具有陶瓷填料中最高的导热性和优异的电绝缘性能，其片状结构可在聚合物基体中形成面内导热网络；氧化铝则提供成本效益高的体积导热通道。两种填料的粒径与比例经过精密调配，可在不提高填料含量的情况下进一步提升导热性能。




2. 无硅聚合物基体：洁净与稳定兼备

基体采用丙烯酸、聚氨酯或特种树脂等非硅高分子材料，具备低挥发、低渗油特性，不含有机硅小分子物质。这意味着即使在150℃长期高温下，材料也不会释放出可冷凝的挥发性有机物，保护周围敏感元件免受污染。




3. 优异的压缩性与表面润湿性

陶瓷基无硅导热垫片在低压下即可产生较大形变，能够充分填充芯片与散热器之间的微观间隙。同时，材料表面具有天然粘性，无需额外胶粘剂即可完成贴附，简化了装配工艺。




4. 稳定的长期可靠性

经过严格的热循环测试（如-40℃~125℃，1000次以上），陶瓷基无硅导热垫片的热阻变化极小，无泵出、无开裂、无渗油。这种长期稳定性使其特别适合需要7×24小时不间断运行的设备。




三、与传统导热膏的直接对比




特性	传统导热膏	陶瓷基无硅导热垫片
硅油挥发/迁移	有（高温下明显）	无
光学器件污染风险	高	极低
触点失效风险	高	无
厚度一致性	依赖人工，偏差大	出厂预设，一致性高
长期热阻稳定性	一般（老化上升）	优秀
操作便利性	需清洁涂抹，易污染	贴附即可，干净快速




导热膏的初始导热性能或许亮眼，但随着时间推移，泵出、干涸、迁移等问题会逐步侵蚀其散热能力。而陶瓷基无硅导热垫片以固态贴装、长期稳定的方式，提供了一种更可靠的工程选择。




四、典型应用场景









1. 汽车电子

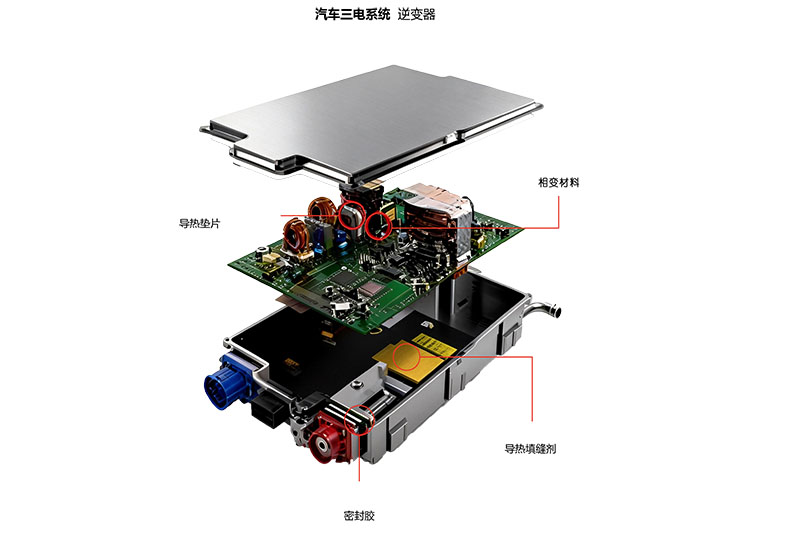

车载摄像头、雷达、ECU、逆变器等部件对可靠性和清洁度要求极高。陶瓷基无硅导热垫片能够承受宽温域（-40℃~150℃）和强烈振动，同时杜绝硅油污染风险。盛元科技的无硅导热垫片已批量应用于多家Tier 1供应商的动力电池和电控系统散热方案中。




2. 光模块与光通信

光模块内部空间极其紧凑，且对光学洁净度有苛刻要求。任何微量的硅氧烷挥发都可能在光纤端面或透镜上形成沉积，导致信号衰减。陶瓷基无硅导热垫片的低挥发特性使其成为光模块散热的理想选择。




3. 医疗电子

在医疗设备中，材料的安全性和生物相容性至关重要。无硅设计避免了硅油迁移对传感器和精密机构的干扰，同时满足严格的洁净度要求。




4. 数据中心与服务器

CPU、GPU、AI加速卡长期高负荷运行，对导热界面材料的长期稳定性提出了极高要求。陶瓷基无硅导热垫片在数千次热循环后仍能保持低热阻，且不会因硅油挥发而在风道内形成积尘。




5. LED照明与显示

户外LED灯具和高端显示器常采用密封结构，内部挥发性物质无法排出。无硅导热垫片从根本上避免了挥发物在透镜表面沉积导致的光衰问题。




五、选型要点




当您评估陶瓷基无硅导热垫片时，以下几个维度值得重点关注：




· 导热系数：根据器件功耗和散热面积，选择合适等级（通常1.0~8.0 W/m·K）。高功率器件建议≥3.0 W/m·K。

· 厚度与压缩率：根据界面间隙选取垫片厚度，确保装配后压缩率在20%~40%之间。过厚增加热阻，过薄可能无法充分填充。

· 工作温度范围：确认材料能否覆盖产品的全工况温度区间（通常-40℃~150℃）。

· 电绝缘性能：如需直接应用于功率半导体与散热器之间，应确认击穿电压和体积电阻率满足耐压要求。

· 合规性：确认产品是否符合RoHS、REACH等环保法规。

· 长期可靠性数据：要求供应商提供热循环、高温老化、双85等测试报告。




东莞市盛元新材料科技有限公司的陶瓷基无硅导热垫片系列（AF系列）导热系数覆盖1.0~10.0 W/m·K，厚度可定制，支持模切加工与自动化贴装。所有产品均经过严格的可靠性验证，确保在严苛工况下长期稳定运行。




陶瓷基无硅导热垫片的价值，不仅在于它“能导热”，更在于它“导热的同时不带来麻烦”。在光学敏感、密封严苛、长寿命要求高的电子设备中，它正在从“备选方案”走向“标准配置”。当您的产品需要在高温、振动、洁净度等多重约束下长期可靠运行时，陶瓷基无硅导热垫片是值得认真考虑的专业选择。
