热阻与热阻抗：理解这两个关键参数，才能真正掌控散热设计

在电子设备散热设计中，工程师们经常遇到两个容易混淆的概念：热阻和热阻抗。它们听起来相似，都描述热量传递的“阻力”，但在实际工程应用中，两者的含义、测量方法和使用场景有着本质区别。理解这种区别，是做出正确散热设计决策的前提。

本文将用通俗的语言，为您厘清热阻与热阻抗的定义、区别和工程应用，帮助您在材料选型和散热方案评估时做出更准确的判断。东莞市盛元新材料科技有限公司（品牌：盛恩SHEEN）在导热界面材料领域拥有丰富的测试与应用经验，可为客户提供准确的热性能数据支持。

一、热阻：稳态下的“热传导阻力”

热阻描述的是稳态条件下，热量在材料或界面中传递所遇到的阻力。它的定义来自于傅里叶导热定律的工程化表达。

热阻 = 温差 ÷ 热功率（°C/W）

通俗地说：如果有1瓦的热量通过某个材料或界面，在两端产生了1°C的温差，那么这个材料或界面的热阻就是1°C/W。

热阻是一个稳态参数，它假设热量已经稳定、没有温度变化，测量的是“恒定功率下的温差”。例如，当CPU在持续运行一个固定负载时，芯片结温与外壳温度之间的温差除以功率，得到的就是热阻。

材料本身的热阻主要由三个因素决定：

• 材料的导热系数（k，W/m·K） ——导热系数越高，热阻越低

• 材料的厚度（L，m） ——厚度越薄，热阻越低

• 导热面积（A，m²） ——面积越大，热阻越低

计算公式为：Rθ = L ÷ (k × A)

这意味着，一块2mm厚的导热垫片，在相同导热系数下，热阻是1mm垫片的两倍。这也是为什么在高功率密度场景中，工程师总是追求更薄的界面层。

对于功率半导体，常见的结到壳热阻（RθJC） 是评估封装散热能力的关键参数。IDC在2025年热管理展望中指出，“汽车功率电子中的瞬态热密度增长速度已超过封装小型化的抵消能力”——这一趋势使得稳态热阻与瞬态热阻抗的协同评估变得比以往任何时候都更为重要。

二、热阻抗：瞬态热行为的“动态响应”

热阻抗描述的是瞬态条件下，系统对热冲击的动态响应能力。两者的核心区别在于：

芯片在工作中的功率并非恒定——游戏运行、AI推理、通信传输都是典型的间歇性高负荷模式。热阻抗就是用来描述芯片在这种“时变功率”下的热行为的——它随时间变化，是一个动态热参数。工程师需要根据功率脉冲的持续时间，查阅热阻抗曲线，才能准确判断结温峰值。

在热阻抗曲线中，时间越短，热阻抗越低（热量还来不及扩散到整个封装）；时间越长，热阻抗越接近热阻（接近稳态）。这种差异在CPU、GPU和功率半导体的散热评估中非常关键。

三、为什么热阻抗在设计中越来越重要？

在高功率密度、间歇性负载的设备中，热阻抗比热阻更能反映真实工况。

以一颗GPU为例：游戏运行时，功率可能从95W瞬间跳至220W。如果在散热设计中只看稳态热阻（假设持续满载），可能会选用过大的散热器；但考虑到实际游戏中功率是波动的，需要查看热阻抗曲线来确定短时尖峰的结温是否超标——热阻抗曲线的斜率、峰值和稳态段，直接决定了系统能否在成本与性能间取得最佳平衡。

热阻和热阻抗需要同时评估，才能真正掌握器件在整个工作周期中的热行为。热阻回答了“长时间稳定运行时，器件有多热”，而热阻抗回答了“功率突然升高时，器件会不会瞬间烧坏”。

四、影响热阻和热阻抗的关键因素

导热界面材料（TIM） 的选择直接影响界面热阻——导热膏适用于CPUs，填隙材料适用于EV模组，相变材料适用于紧凑型笔记本电脑。界面材料的厚度、均匀性和长期老化特性，都会显著影响热阻和热阻抗。

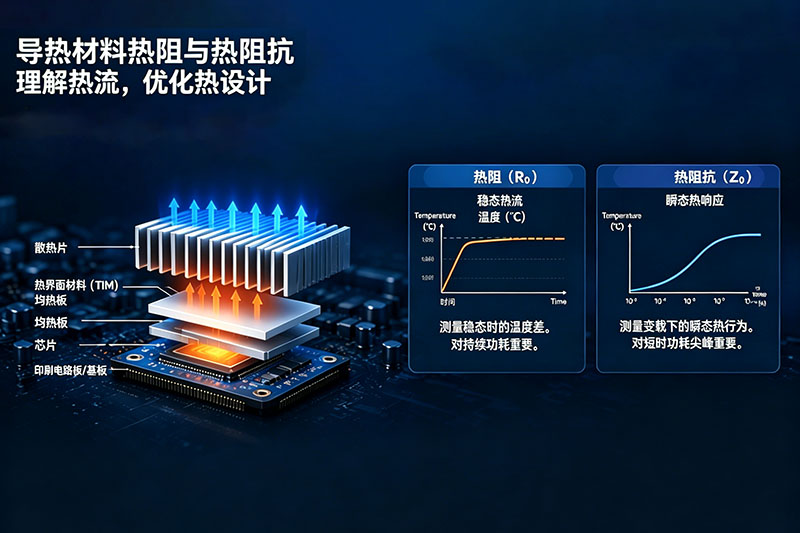

散热路径的整体设计同样关键——从芯片到封装、从封装到TIM、从TIM到散热器、从散热器到空气——每一层的热阻都在叠加。而热阻抗则受到散热路径热容的影响：热容越大，瞬态响应越平缓。这就是为什么铜底均温板和热管能有效改善热阻抗表现。

热扩散器、均温板和液冷方案共同作用于降低系统热阻抗。均温板利用内部工质的蒸发-冷凝循环实现极高等效导热系数，热管则利用相变原理快速将热量从蒸发端输运至冷凝端，液冷冷板通过强制对流实现超低热阻抗。三种技术可根据功率密度和空间约束搭配使用，构建完整的热阻-热阻抗优化路径。

五、如何测量与计算热阻？

准确的测试需要符合JEDEC JESD51等标准，主要包括：控制特定空气流速和电路板布局，使用校准传感器，在固定功率负载下记录稳定温差——稳态热阻在温度稳定后计算；瞬态热阻抗则通过快速切换功率并记录温度上升曲线获取。

结到壳热阻（RθJC） 的计算路径是：测量芯片结温与外壳温度的温差，除以芯片发热功率。这一数值在功率半导体的选型和热设计中至关重要。

热阻与热阻抗的区别，本质上可以概括为三个维度：稳态与瞬态、静态与动态、长时间运行与短时尖峰。在数据中心和AI硬件的热管理中，这两组数据都在同步严格验证。优秀的散热设计，既要知道长时间运行时温度会稳定在什么水平，也要知道短时尖峰时芯片能不能扛住。热阻告诉你前者，热阻抗告诉你后者。两者结合，才能做出可靠的散热方案。
