​石墨烯导热垫应用于5G设备的散热方案

石墨烯导热垫应用于5G设备的散热方案

5G基站正在城市的天际线上快速铺开。更高的频段、更大的带宽、更密集的天线阵列，这些技术升级带来了用户体验的飞跃，也给设备散热带来了前所未有的压力。

5G基站射频前端主要包括功率放大器（PA）、滤波器、天线等关键组件，其中功率放大器是主要的热源。相比4G，5G基站的射频模块面临更严苛的散热挑战：功率密度更高、集成度更紧、设备内部空间寸土寸金。更棘手的是，这些设备往往部署在楼顶、铁塔等户外环境。基站PA面临极端热条件，常超过125–150°C。传统风冷方案在如此严苛的工况下已捉襟见肘。

石墨导热垫片正在成为越来越多5G设备制造商的选择。东莞市盛元新材料科技有限公司（品牌：盛恩）在石墨导热材料领域拥有成熟的配方设计与规模化生产能力，其石墨烯导热垫片已批量应用于5G宏基站、AAU（有源天线单元）及射频模块的散热设计中。

一、5G基站面临的热管理挑战

5G基站的发热源高度集中。射频前端中，功率放大器（PA）是最大的发热源，它负责将基带信号放大到足够功率发射出去，在这个过程中，大部分电能转化为热量。单个功率放大器的能效必须极高，以降低整个基站系统的功耗和散热需求。

与此同时，5G基站通常采用大规模多入多出天线阵列，单个基站内集成度极高。几十甚至上百个收发通道挤在有限的空间内，热量密度急剧攀升。在紧凑的结构限制下，留给散热系统的空间非常有限。一边是越来越多的热量要散出去，一边是越来越小的空间让散热无计可施，这就是5G基站热管理的核心矛盾。基站PA功耗通常占无线电单元总功耗的约75%，PA的散热效率直接决定了整机的散热压力与运营成本。

传统导热膏虽然初始导热性能尚可，但在户外基站的严苛工况下，其短板暴露得尤为明显：

• 泵出失效：基站设备常年经历昼夜温差和季节更替，反复的热胀冷缩会将导热膏逐渐“挤出”接触区域，界面热阻不断增大。

• 干涸老化：长期高温下，导热膏中的硅油挥发，膏体干涸硬化，导热能力逐年衰减。

• 污染风险：含硅导热材料在高温下释放的硅氧烷小分子，可能在射频连接器或光模块上冷凝沉积，影响信号质量。

二、石墨烯导热垫片：为5G设备量身定制的散热方案

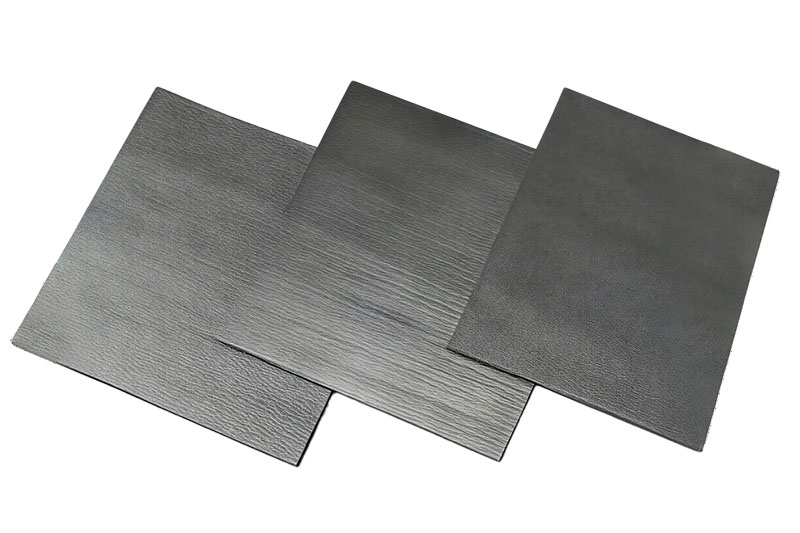

石墨导热垫片针对5G设备的散热痛点，提供了系统性的解决方案。它以高取向石墨或石墨烯为导热核心，通过垂直取向技术构建起高效的导热通道。

1. 垂直取向超高导热，快速导出热量

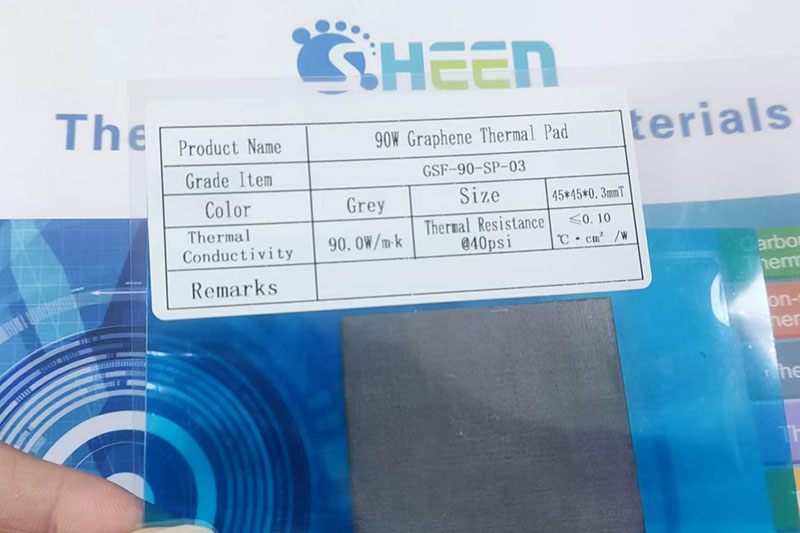

高取向石墨的面内导热系数可达900~1500 W/m·K，东莞市盛元新材料科技垂直取向石墨烯导热垫片导热系数可达90 W/m·K，在5G功率放大器和SoC的密集热流场景中，这种导热能力能够将芯片表面的热量快速传递至散热结构，有效提升散热效率。

实测数据显示，在相同的5G射频模块中，采用石墨烯导热垫片可使PA结温降低10~15°C。对于基站PA这种长期处于125-150°C极端热条件下的器件而言，这10~15°C的温差直接转化为更高的可靠性和更长的使用寿命。

2. 抗泵出，长期稳定

石墨烯导热垫片是固态片材，不依赖流体填充界面。在反复的热循环中，它不会像导热膏那样被挤出接触区域。经过1000次以上热循环（-40°C~125°C）测试后，其界面热阻变化极小，导热性能保持稳定。对于需要7×24小时不间断运行的5G基站而言，这种长期稳定性意味着更少的现场维护和更低的运营成本。

3. 无硅污染，保护射频性能

石墨烯导热垫片不含硅油成分，从根本上杜绝了硅氧烷挥发对射频模块和光模块的污染风险。在5G高频段（FR1和FR2）的精密射频系统中，这一特性尤为重要——任何微量的表面污染都可能导致信号损耗或相位偏移。

4. 安装便捷，适配产线

石墨烯导热垫片是剥贴即用的固态片材，无需像导热膏那样精确控制涂抹量和均匀度。对于追求产线效率和一致性的5G设备制造商而言，这一差异直接转化为更低的不良率和更高的产出。

三、哪些5G设备最适合石墨烯导热垫片？

功率放大器（PA） ：PA是5G基站最主要的发热源。石墨烯导热垫片可直接贴附于PA芯片与散热器之间，将热量快速导出。

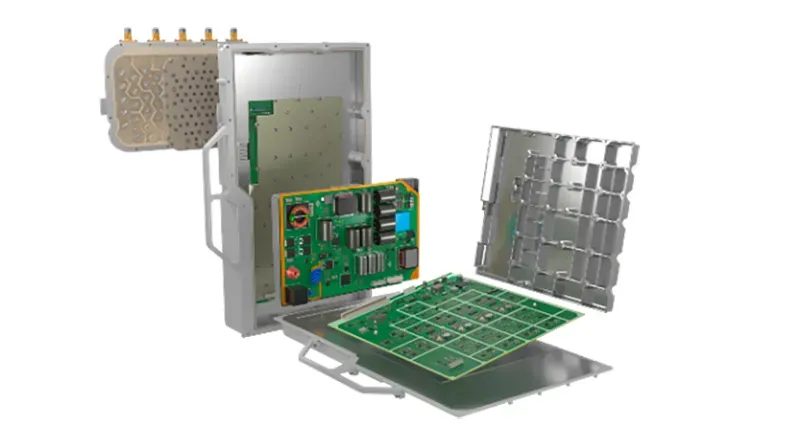

射频模块：紧凑的射频模块内部，多个收发通道和集成电路紧密排列。石墨烯导热垫片可在有限空间内实现高效热扩散，同时避免硅污染对射频性能的影响。

基带处理器：5G基带处理器承担着高速数字信号处理任务，功耗同样不容忽视。石墨烯导热垫片可有效降低SoC结温，减少热降频事件。

天线阵列：大规模MIMO天线阵列包含大量有源元件，热量分布不均会影响阵列增益和波束成形精度。大面积石墨烯导热片可将热量快速沿厚度方向传递至至整个背板，避免热量拥堵形成热点。

四、选型与使用建议

如果您正在为5G设备评估石墨烯导热垫片方案，以下几点值得关注：

• 关注导热能力：石墨的天然各向异性能力使其面内导热高，而石墨烯的垂直取向使其热量能够沿厚度方向高效传递。

• 厚度匹配：根据界面间隙选择合适厚度（通常0.03~0.3mm），确保装配后与芯片和散热器紧密贴合。

• 压缩率控制：装配压力应适中，过大可能损伤芯片，过小则接触不充分。建议控制在20%~40% 压缩率范围内。

• 长期可靠性验证：要求供应商提供热循环测试数据（-40°C~125°C、1000次以上），确认材料在反复热应力下性能不衰减。

5G基站的散热挑战不会消失，只会随着频段升高、功率增大而愈发严峻。在户外严苛环境中，传统导热膏的短板正在被越来越多的工程师所认识。石墨烯导热垫片以其超高导热、长期稳定、无硅污染的特性，正在从备选方案走向标准配置。

东莞市盛元新材料科技有限公司（品牌：盛恩）在石墨导热材料领域拥有从材料配方→片材成型→精密模切的完整制造能力，产品已广泛应用于5G宏基站、AAU、小基站等场景。如果您正在为5G设备的散热可靠性而烦恼，欢迎联系盛元科技获取专业选型建议与测试样品。
