交换机ASIC散热选型：为何导热系数（W/m·K）不是唯一标准？

数据中心交换机的核心芯片ASIC功耗正在逐年攀升。一颗28nm工艺的交换机ASIC功耗轻松突破200W，随着端口速率从400G向800G乃至1.6T演进，功耗还在往上走。更棘手的是，这些热量集中在芯片正中央不到指甲盖大小的区域内，热流密度极高。

如何把这些热量高效地传导到散热器上？导热垫片是ASIC和散热器之间的关键桥梁。但如果选型只看导热系数，大概率会踩坑，垫片太厚、太硬、压缩不到位、绝缘不够，任何一个问题都会让精心设计的散热方案功亏一篑。

东莞市盛元新材料科技有限公司（品牌：盛恩）在交换机ASIC散热领域积累了丰富的材料选型与应用经验，产品涵盖导热垫片、导热相变材料和石墨烯导热片等品类，已服务于多家数据中心交换机厂商。

一、交换机ASIC散热到底难在哪？

和普通CPU不同，交换机ASIC有几个独特的散热约束：

发热高度集中。ASIC内部数亿个晶体管集中在芯片中心区域，热流密度远高于外围。普通CPU的发热相对分散，而ASIC的发热就是一个点。

封装高度公差大。交换机ASIC的封装尺寸大（可达50×50mm以上），基板翘曲和封装高度公差累计可达±0.3mm以上。导热垫片必须在这么大范围内保持均匀接触。

高压绝缘要求高。交换机内部同时存在高压电源和高速信号，ASIC与接地散热器之间的绝缘要求极其严格。任何绝缘失效都可能导致整机报废。

长期运行无维护。数据中心交换机通常7×24小时运行，寿命5~10年，期间没有停机维护的机会。导热垫片必须在这么长的时间里保持性能不退化。

为交换机ASIC选择导热垫片，本质上是解决高导热、绝缘与机械性能这三个看起来矛盾的问题，任何只强调其中一点的方案都是不完整的。真正的挑战在于，如何让这三者协同工作，而不是相互妥协。

二、选型的三个关键维度

交换机ASIC导热垫片的选型，需要从三个维度综合评估：热性能、机械性能、电绝缘性能——缺一不可。

热性能：不仅仅是导热系数

很多工程师选型时只看导热系数（W/m·K），但这个数字本身并不能完全代表实际散热效果。同样导热系数的两款垫片，厚度不同，热阻就不同；同样的厚度和导热系数，接触压力不同，界面热阻也不同。

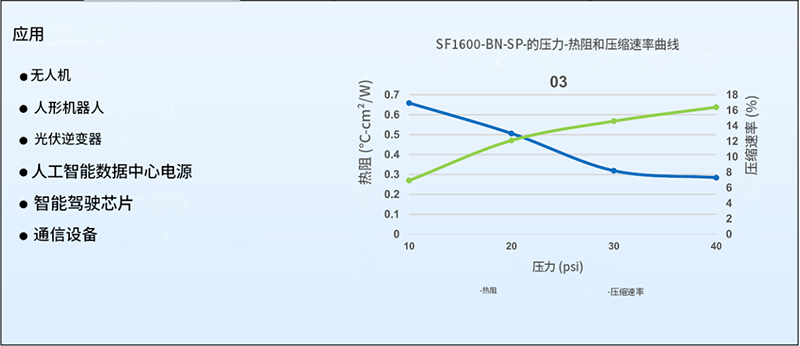

热阻（°C·cm²/W） 才是更接近真实工况的指标。它综合了导热系数、厚度和界面接触质量，直接反映了垫片在实际装配条件下能提供多少散热能力。在评估时，应要求供应商提供在目标厚度和压力下测定的热阻数据，而非只看导热系数。

机械性能：太软不行，太硬也不行

ASIC封装存在翘曲和公差。垫片必须在规定压缩率范围内保持良好接触，如果垫片太硬，芯片边角可能接触不良，留下散热死角；如果垫片太软，长期受压后可能失去回弹能力，接触压力下降。

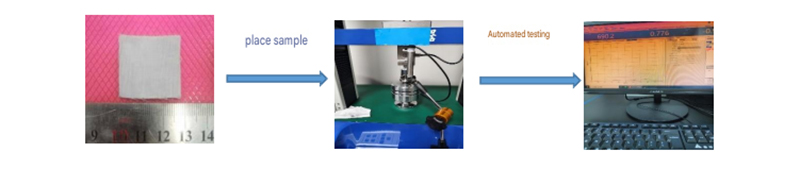

压缩永久变形是衡量回弹能力的关键指标，数值越低，长期受压后恢复能力越好。在数据中心7×24小时运行的环境中，这项指标直接决定了垫片能否在数年内保持稳定接触。交换机行业通常要求压缩永久变形<10%（70°C/22h），以确保数年稳定运行。

电绝缘性能：高压安全不妥协

交换机ASIC与接地散热器之间的绝缘不是锦上添花，是至关重要。导热垫片需要同时满足两项电气安全要求：

介电强度——材料能承受多高电压而不被击穿。对于交换机的高压电源区域，要求在目标厚度下介电强度≥3kV（AC）。

体积电阻率——材料对泄漏电流的阻碍能力。通常要求>10¹³ Ω·cm，确保在潮湿环境中仍能维持高绝缘性能。

三、常见材料对比

交换机ASIC导热垫片主流的材料体系有三种：

硅胶弹性体垫片的优点是表面贴合好、能吸收振动和公差，适合ASIC封装翘曲较大的场景，但导热系数相对受限。

陶瓷填充导热垫片（氧化铝或氮化硼）在导热和绝缘之间取得了较好的平衡，是高功率交换机ASIC的主流选择。氧化铝填充性价比高，氮化硼填充导热性能更优。

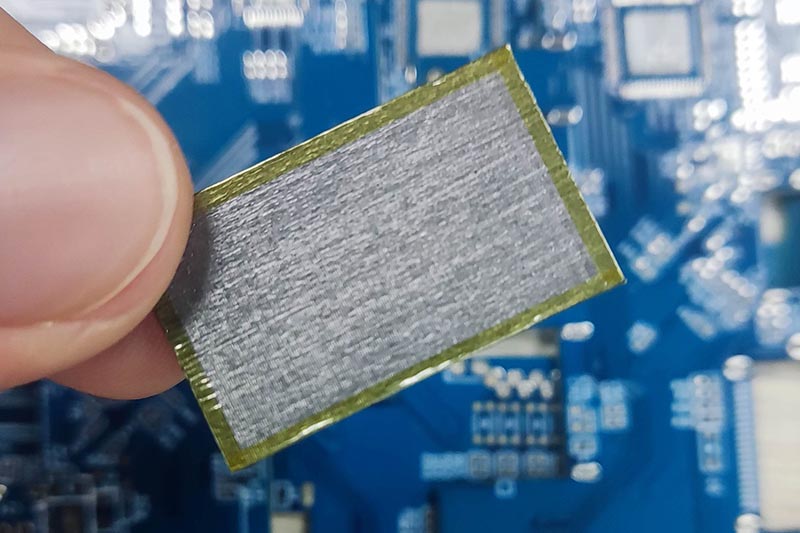

石墨片横向导热能力极强，适合需要把热量快速铺开的场景，但导电，东莞市盛元新材料科技有限公司（品牌：盛恩）通过优化石墨取向工艺，研发出垂直取向石墨烯导热垫片带包边，正是为了解决石墨片的应用缺陷。

对于AI集群核心交换机这类高功率密度、大封装公差、高绝缘要求的场景，陶瓷填充硅胶垫片通常在散热、贴合和安全之间找到了较好的平衡，是目前交换机ASIC散热的主流选择。

四、选型检查清单

在最终确定交换机ASIC导热垫片方案前，建议逐项确认以下几个关键点：

· 热性能：在目标厚度和压力下测定的热阻值是否满足散热需求？供应商是否提供了ASTM D5470标准的实测数据？

· 机械性能：在目标压缩率下的压缩永久变形是否符合预期？是否通过1000次以上热循环验证？

· 电绝缘性能：在目标压缩厚度下的介电强度和体积电阻率是否满足交换机设计要求？

· 尺寸精度：供应商的模切公差是否能匹配ASIC封装的公差范围？是否有切割边缘处理能力？

· 合规性：材料是否满足RoHS/REACH要求？在密封机箱内的挥发物数据是否有依据？

· 批次追溯：供应商是否能提供每批次的性能数据和完整的可追溯记录？

交换机ASIC导热垫片的选型，本质上是在热性能、机械性能和电绝缘性能三者之间寻找平衡点，只看导热系数是不够的，厚度、硬度、压缩率、绝缘强度，每一项都可能成为瓶颈。在实际工程中，正是这些容易被忽略的细节，最终决定了设备能否在数据中心里稳定运行数年。
