高功率光模块散热器：骑式和下沉式怎么挑

800G、1.6T 高速光模块里，高功率不是营销词,DSP 和激光器在指甲盖大小的区域里堆出十几瓦热量，模块留给散热的物理空间往往只有几毫米厚。散热器的几何形状，比导热材料本身更先决定方案能不能跑通。

骑式把热从模块顶部带走，下沉式把热绕到模块侧面或下方。两种方案一旦定下，从 TIM 到铜钨 / AlN 底板再到 TEC，整条材料链就被框死了一半。

东莞市盛元新材料科技有限公司（品牌：盛恩）做的是界面材料这一层，散热器和底板的几何由模块或系统设计方决定。

两种结构各自特点

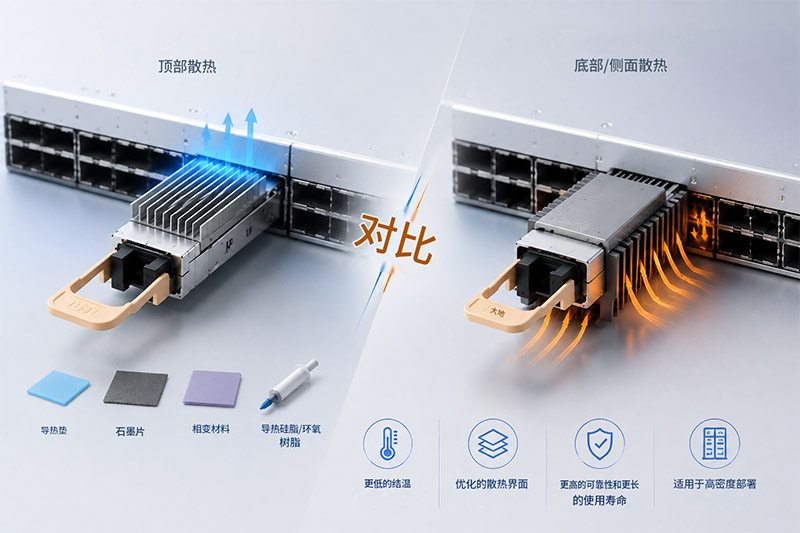

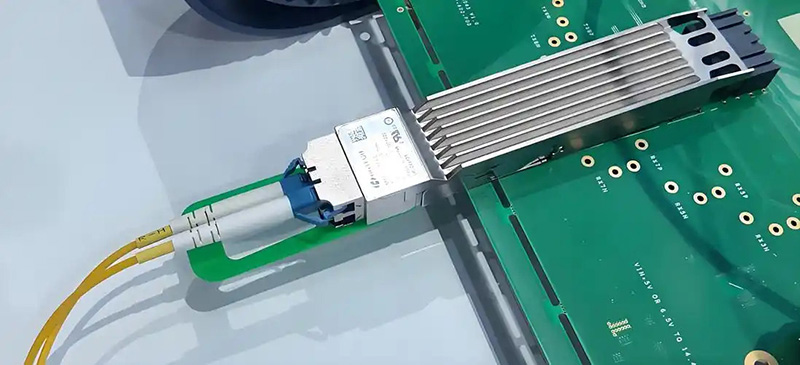

骑式直接坐在模块外壳顶面，靠 TIM 跨过细微的表面间隙。装配直观，PCB 区域开放，是多数高功率光模块的默认选项。代价是只能在低接触压力下工作，顶部净空和气流是天花板。

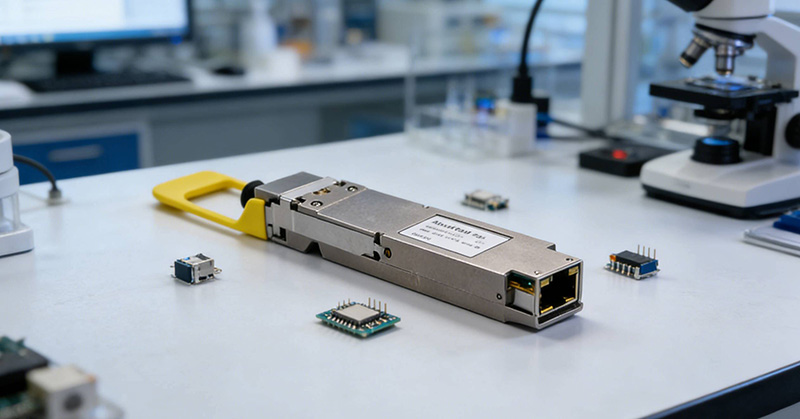

下沉式把结构延伸到模块的旁边或下方，顶部空间紧张时特别顺手，可用接触压力更高、热路径可以压到下方热区；代价是 PCB 上要开窗、走线层被吃掉，基座的共面度也得控得很紧。

一句话总结：骑式吃板面保射频，下沉式吃走线保顶部。

架构选择要点

下面这几点基本决定选哪个：

· 顶部净空：够用且稳定 → 骑式；被占满 → 下沉式。

· PCB 走线资源：走线层金贵 → 骑式；可以接受开窗 → 下沉式。

· 射频 / 柔性走线净空：要求高 → 骑式。

· 可用接触压力：低（笼位夹持）→ 骑式；高（基座支高）→ 下沉式。

· 是否上 TEC 或绝缘底板：是 → 下沉式更顺。

· 气流条件：密机柜、靠前部风扇 → 骑式；冷板 / 液冷前置 → 下沉式。

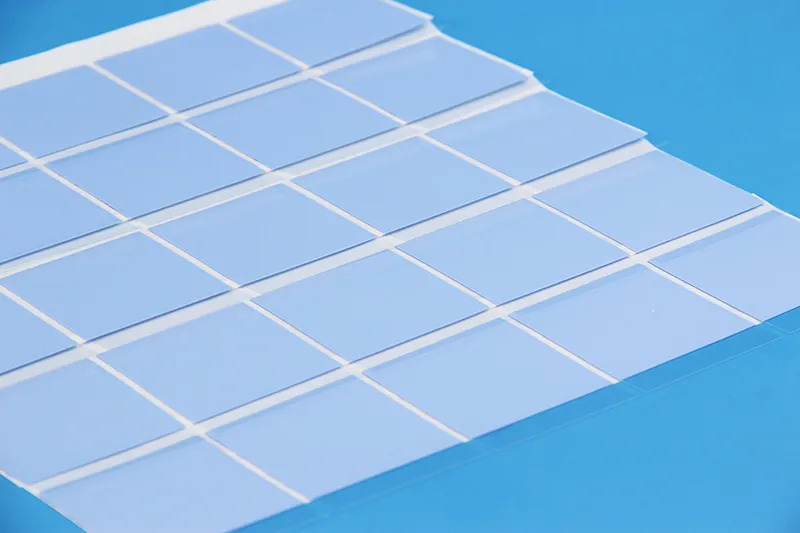

界面材料上，骑式偏软垫、相变材料或低压力导热硅脂，低压力下能填缝是关键；下沉式偏厚度受控的垫片或相变材料，挤出量要算好，不然会污染邻近器件。

按衬底类型看

InP 激光器发热集中，机械布局稳定就用骑式，集成把热区压到框架之下就下沉式；GaAs 晶圆怕局部热点，热阻按封装实测数据比，散热器和光电器件 footprint 的兼容性要核；硅光子多了光学对准和连接器净空两条约束，无论骑式还是下沉式，都得给光纤和高速连接器让出光收发路径。

*各材料门类的公开典型值，非实测数据，以厂商规格书为准。

骑式和下沉式解决的是不同的几何问题，方案一旦定下，能用的界面材料也就被圈死了一半。骑式保住板面和射频净空，但只能在低接触压力下工作，笼位净空和气流是天花板；下沉式让出顶面，可以把热路径压到底部热区，代价是 PCB 走线损失和更紧的共面度控制。两种结构背后的材料学并不复杂，但搭错任何一个环节，散热预算和电气可靠性就会一起往下滑。
