GPU导热垫片厚度选型指南：1.0 / 1.5 / 2.0 / 3.0mm怎么选？

给GPU换导热垫片这事儿，看着简单，其实挺容易翻车。厚度选错了，轻则接触不良温度下不来，重则压坏显存或者把散热器顶起来，核心反而贴不紧。

1.0mm、1.5mm、2.0mm、3.0mm，这四个规格是最常见的。但选哪个，不能靠猜，得先量间隙，再看硬度、压缩率和导热系数。厚度只是起点，不是答案。

东莞市盛元新材料科技有限公司（品牌：盛恩）的官方思路，是把厚度、硬度、压缩率、导热性能当成一组联动的规格因素来看，而不是孤立地挑一个数字。

一、厚度对照表到底在说什么？

GPU 导热垫厚度对照表（1.0 / 1.5 / 2.0 / 3.0mm）的价值，在于把垫片厚度和元件到散热器的实际间隙对上号。贴合做对了，散热到位，锁附力又不会失控，材料规格看明白了，买家不管是买备件还是量产料，都能少走弯路。

导热系数与厚度搭配。 选厚度，第一步永远是实测间隙，不是拍脑袋。1.0mm 导热垫适合间隙小、能压实贴紧的场合；1.5mm 导热垫增加了一点臂展，锁附压力还可控；2.0mm 导热垫应对更宽的元件间隙；3.0mm 导热垫专治深间隙，但压缩率得跟上。导热系数高，散热确实更好，可厚度同样要命，垫太厚，锁附力一大，热阻抗反而抬头。

电气和机械性能考量。 GPU 导热垫还得电气方面和机械方面都站得住。介电击穿等级要查，VRAM 和 MOSFET 周围电气绝缘得有保障，邵氏硬度和可压缩性要放在一起比，软一点的硅胶能贴着不平的零件，材料柔性好接触就到位，但太软装配时又会变形。这几项配合好，接触才紧实，电路板也不会吃多余的应力。

供应链文件先核再买。 文件端，技术数据表里的导热系数和厚度公差要细读，材料规格要覆盖 UL94 V-0、RoHS、REACH 以及无卤要求；生产端，质量管控流程和相关制造标准要核实，片材、卷料还是模切件要对上真实采购参数；长期供应端，批次一致性要持续监控，尺寸稳、性能稳，产品可靠性才可预期。

二、GPU 间隙测量四步走

间隙量准了，接触不良和压力过载才能从源头掐掉。1.0 / 1.5 / 2.0 / 3.0mm 对照表给的是起步尺寸，实际间隙还得一处处验。东莞市盛元新材料科技有限公司（品牌：盛恩）工程师建议每个接触区域单独量，毕竟差之毫厘在这里是真会失之千里，工具要准、表面要干净、参考材料要受控、记录要留痕，这四样齐了，活儿才不走样。

第一步：量具选对， 测量才有底气。 对照表是用来指导选型的，不是拿来代替测量的。够得着的地方，用校准过的数显卡尺或千分尺；狭窄空间，测厚规往往是更趁手的工具。1.0、1.5、2.0、3.0mm 的选择，要站在实测间隙上，而不是站在运气上。

第二步：散热器表面清洁，接触才一致。 量之前，接触面先收拾干净。旧导热硅脂和松散的表面残渣要除掉，清洁时异丙醇配无尘微纤维布是标准动作，清洁别留残余；铜底板要检查平整度，多点测几个位置，看到翘曲或磕碰的地方复测一遍。

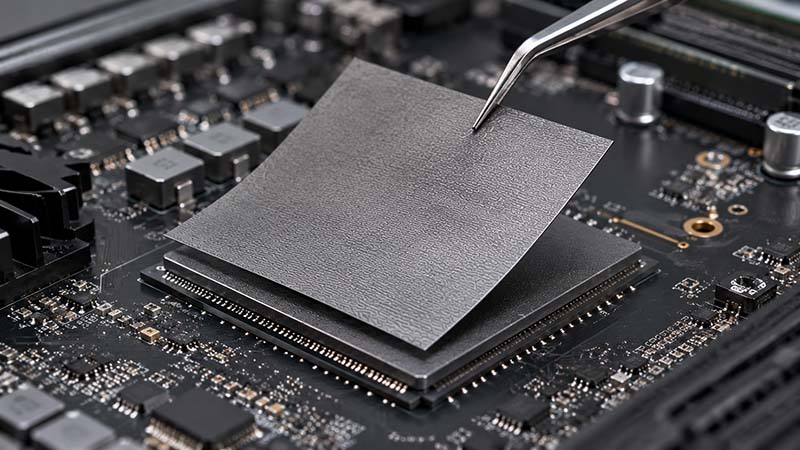

第三步：石墨烯垫片验证接触。 已知厚度的石墨烯导热片可以当薄薄的参考材料来验证接触：放上测试样片，别硬压，合上组件后检查接触分布，记下可见的变形量，跟目标的压缩率对比。注意，石墨导热系数虽高，手感上却跟软硅胶填隙垫完全不同，这个区别直接关系到观察到的间隙怎么换算成导热垫厚度。

第四步：记录留痕，质量追溯才不慌。 好记录让重复装配轻松得多，供应商的生产检查需要可追溯性时更是硬通货。测量数据上，每个 GPU 位置和实测间隙都要登记，跟对照表逐一匹配；质量控制上，压缩目标写进规格书，批次和合格/不合格结果进检验报告；追溯链上，受控文件要撑起完整的审计轨迹，公差和检验方法要挂到适用的标准合规流程上。

三、四种场景对号入座

垫片厚度跟着实测间隙走，散热才务实，锁附压力才不疯。下面为四个典型场景：

场景一：VRAM 显存散热，1.0mm 出场。 显存模块和散热器之间的间隙小而紧，1.0mm 垫正合适，装好后确认表面完全接触，压缩保持适度，压太狠，GPU 散热反而会受牵连。性能上，导热系数高散热好；裸露元件周围，电气绝缘同样马虎不得。我们工程师的建议很直接，厚度按实际间隙选，别只看显卡型号。

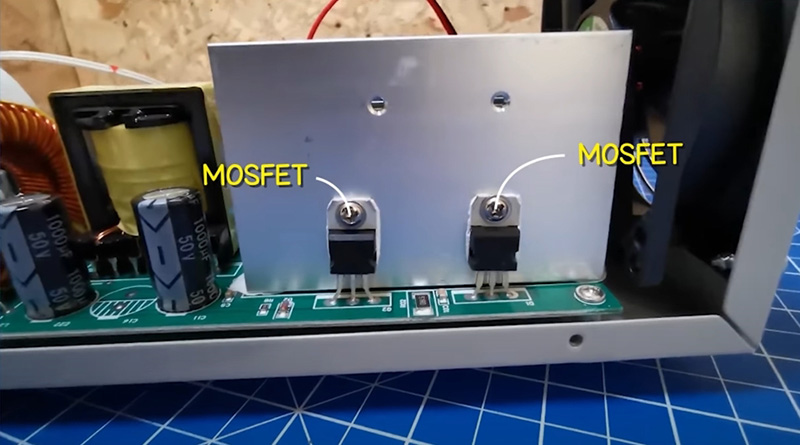

场景二：电源 MOSFET 散热，1.5mm 补位。 供电部分的 MOSFET 高度常常参差不齐，1.5mm 材料刚好能贴合，又不会把散热器顶起来。

*垫的硬度会改变压缩行为，所以装完要验证界面接触和温度控制是否到位。

场景三：显卡芯片组散热器界面，2.0mm 接棒。 芯片组间隙偏大时，2.0mm 就该上场了，先量散热器界面的净间隙，把导热垫正常的压缩量算进去，别让锁附压力超标，装完再确认 GPU 核心跟它的散热器依然接触良好。

场景四：多芯片高性能装机，3.0mm 填大缝。 多芯片平台的间隙可能大到薄垫根本够不着，3.0mm 填隙垫靠的就是这份臂展和柔顺。贴合上，软性可压缩垫能消化元件高度差，装配更从容；散热上，厚度增加会抬热阻，热管理终究还是要靠导热系数、压缩量和接触质量三样撑着。

四、四种厚度正面对比

对照表是好用的起点，但最终拍板的永远是实测间隙。厚度、硬度、压缩率共同决定接触压力和散热表现。

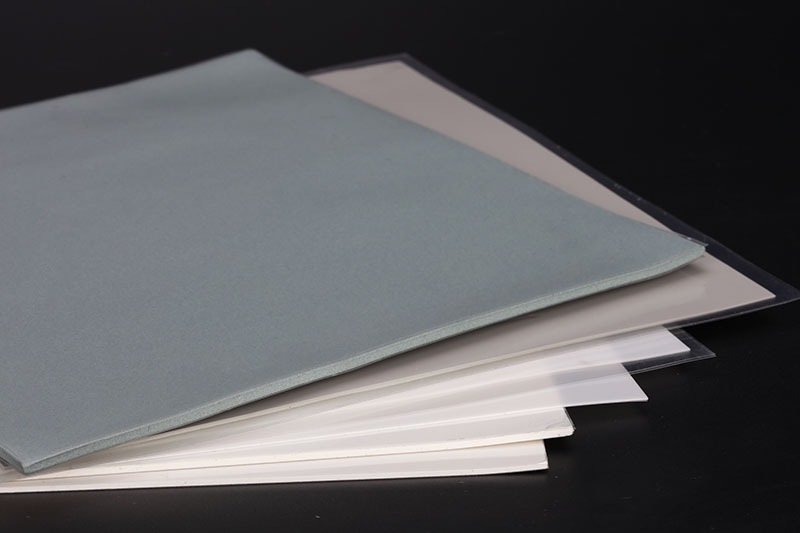

1.0mm：薄间隙的短跑选手。 间隙薄、缝又紧的场合，1.0mm 让热路径保持最短，常见于低矮的 VRAM 模块和定位精准的 MOSFET。用量具复核实际尺寸，确认 VRM 散热接触均匀后再托付信任，千万别把薄垫一层层叠着用，夹住的界面层会拖散热的后腿。

1.5mm：中等间隙的万金油。 1.0mm 差一点够不着的场合，1.5mm 刚好补上。具体流程是先量元件高度和中等间隙，核对硬度和预期压缩量，装完确认散热器全程贴住垫片，供电区域附近的板子压力要留意。装了背板的显卡，还得确认增加的厚度没有把 PCB 压弯。

2.0mm：宽间隙的接触保障。 显存芯片和 GPU 散热器之间缝偏大时，2.0mm 能维持表面接触。下面是一组 2.0mm 垫的名义压缩计算示例：

3.0mm：大间隙的重量级选手。 对照表把 3.0mm 放在厚端，专治大间隙、极端净距。厚度拉到顶的时候，PCB 载荷是隐忧，软质可压缩材料更稳妥，背板垫压的均匀压力要检查；定制散热器场合，确认垫片两面都够得着，带载验证散热表现，垫越厚热路径越长，贴合质量的分量只会更重。

除了以上的厚度以及各性能对比之外，在最终的批量采购时，厚度公差、批次一致性、合规性以及包装和存储这些因素也需要进行确认，才能保证采购到合适且有质量保证的产品。

东莞市盛元新材料科技有限公司（品牌：盛恩）供应 1.0mm、1.5mm、2.0mm、3.0mm 标称厚度的导热垫，覆盖多个硬度等级，硬度可调，支持模切定制和批量供应，提供ASTM D5470热阻测试报告和批次追溯记录。如果您正在为GPU散热方案做技术评估或批量采购准备，欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
