高压缩性碳纤维导热垫片：让散热与贴合不再两难

高压缩性碳纤维导热垫片：让散热与贴合不再两难

在电子产品的热管理设计中，工程师经常面临一个矛盾：想要导热好，材料往往偏硬；想要贴合好，材料又容易太软。尤其是在处理表面不平整的散热器、或者存在较大装配公差的场景时，普通导热垫片要么压缩不了，要么压缩后回弹差，导致接触热阻居高不下。

高压缩性碳纤维导热垫片的出现，正是为了打破这个僵局。它利用碳纤维和石墨构建的高效导热网络，配合特殊的聚合物基体，实现了“导热性好，压缩性好”的独特性能。

什么是高压缩性碳纤维导热垫片？

从名称可以看出，这种材料有三个关键词：高压缩性、碳纤维、导热垫片。碳纤维是导热的核心。碳纤维具有极高的轴向导热系数，通过将短切碳纤维定向或随机分散在聚合物基体中，可以形成连续的导热网络。同时，碳纤维本身具有一定的导电性，因此需要配合绝缘树脂体系来保证电气安全。

高压缩性指的是材料在受到压力时能够显著变形（压缩率可达40%-50%），填充不规则的间隙，同时保持较低的回弹应力。这与传统的石墨片（压缩率通常只有5%左右）形成了鲜明对比。高压缩性使得垫片能够适应粗糙或弯曲的表面，减少接触热阻。

综合来看，高压缩性碳纤维导热垫片是一种兼具高导热、高压缩、电绝缘特性的复合热界面材料。

高压缩性碳纤维导热垫片五大核心优势

1. 卓越的导热性能

碳纤维本征的高导热性，赋予了垫片远超普通硅胶垫片的导热能力。盛元新材料科技有限公司研发的高压缩性碳纤维导热垫片，导热系数可达15-45 W/m·K，而普通硅胶垫片通常在1.5-15 W/m·K之间。

更重要的是，碳纤维在基体中形成的连续导热路径，使得热量能够快速从芯片传递到散热器。测试数据显示，在相同功率和接触条件下，碳纤维垫片的热阻可比硅胶垫片降低50%以上，这意味着芯片结温可以降低5-10°C。

这一特性使其特别适合用于高功率密度的场景，如AI服务器、游戏GPU、逆变器模块等。

2. 无与伦比的压缩性与间隙填充能力

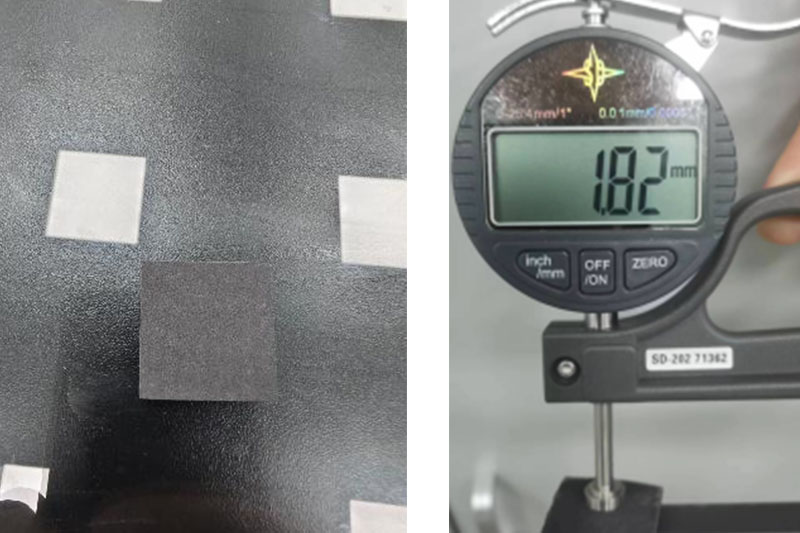

CSF20 碳纤维导热垫片压缩回弹测试：

测试数据：

高压缩性是这款材料最突出的特点。在典型安装压力下（如50-200 psi），碳纤维导热垫片的压缩率可以达到40%-50%，远高于普通导热垫片的10%-25%。

这意味着什么？当散热器表面存在翘曲、毛刺或装配公差时，高压缩性垫片能够像“流体”一样填充到每一个微小的凹坑中，确保界面接触最大化。同时，它的回弹性又保证了在振动或热循环中不会发生泵出或永久变形。

对于工程师而言，这大大降低了对散热器平面度的苛刻要求，简化了装配工艺，也提高了批量生产的一致性。

3. 电气绝缘与安全合规

碳纤维本身是导电的，但通过合理的树脂包裹和填料设计，高压缩性碳纤维导热垫片可以实现良好的电绝缘性能。其介电强度通常可达3-6 kV/mm以上，足以应对大多数低压和中压场景（如48V、400V系统）。

同时，材料符合RoHS和REACH环保法规，部分产品还通过了UL 94 V-0阻燃认证，确保在过载或故障条件下不会成为火灾的助燃剂。

4. 长期稳定性和抗老化能力

与导热硅脂容易泵出、干涸不同，碳纤维导热垫片是固态弹性体，没有流动相。在-50°C到250°C的宽温域内，经过数千次热循环测试，其导热性能和机械压缩性能衰减很小。

这种长期稳定性对于需要10年以上使用寿命的设备（如服务器、车载电子、工业电源）至关重要。它意味着更少的维护、更低的售后成本和更高的客户满意度。

5. 轻量化与设计灵活性

碳纤维的密度较低（约1.6-1.9 g/cm³），远低于铜或铝。因此，高压缩性碳纤维导热垫片在提供高导热的同时，对整机重量的影响很小，适合航空航天、电动汽车等对轻量化敏感的应用。

此外，材料可以方便地模切成各种复杂形状，也可以背胶处理，适应自动化贴装线。设计工程师可以根据热源布局自由定制尺寸，无需受限于标准规格。

高压缩性碳纤维导热垫片典型应用场景

数据中心服务器。在AI服务器和高性能计算节点中，CPU和GPU的功耗动辄300W以上，且散热器安装压力受限于芯片承载能力。高压缩性碳纤维垫片能够在较低的安装压力下（避免压坏芯片）实现高效导热，同时填充散热器底部的微小不平整，确保每个核心温度均匀。

电动汽车电力电子逆变器、DC-DC转换器、车载充电机等模块，需要在振动、高温、高压环境下长期可靠运行。碳纤维垫片的高压缩性可以吸收机械冲击，同时保持稳定的导热能力，避免硅脂泵出导致的失效。

工业电源与变频器。大功率IGBT模块与散热器之间的间隙往往较大且不规则。传统厚垫片热阻高，而碳纤维垫片的高导热性可以在较厚的情况下依然保持低热阻，简化装配设计。

LED照明。高功率LED阵列对温度均匀性要求极高。碳纤维垫片可以填平铝基板与散热外壳之间的微小起伏，确保每颗LED的散热路径一致，延长光源寿命并保持色温稳定。

选型与使用注意事项

尽管高压缩性碳纤维导热垫片性能优越，但在实际应用中仍需注意以下几点：

• 压缩率不是越大越好：过高的压缩率可能导致材料边缘挤出或永久变形。应根据设计间隙和安装压力选择合适的厚度和硬度规格。

• 注意绝缘配合：虽然材料本身具备一定的介电强度，但在高压应用（>1000V）中，仍需确认是否满足爬电距离和电气间隙要求，必要时增加额外的绝缘层。

• 避免过度压缩：每种材料都有推荐的压缩范围（通常为20%-40%）。超出范围可能导致碳纤维网络破坏或回弹失效。

• 表面清洁：与所有热界面材料一样，贴装前必须清洁散热器和芯片表面，去除油污和颗粒，否则会显著增加接触热阻。

• 供应商认证：优先选择提供UL、RoHS、REACH等认证，并能提供热循环老化测试数据的供应商，确保批量一致性。

高压缩性碳纤维导热垫片，代表了热界面材料从“单一功能”向“多性能协同”的演进方向。它既不像石墨片那样刚硬难贴合，也不像硅脂那样容易泵出干涸，而是在导热、压缩、绝缘、耐久四个维度上取得了难得的平衡。
