石墨烯导热性能：开启电子散热的新纪元

在电子设备越来越小、性能越来越强的今天，散热已经成为制约产品竞争力的核心瓶颈。电脑CPU积热降频、5G基站功放过热关机、数据中心空调电费高企——这些问题的背后，都指向同一个痛点：传统散热材料快撑不住了。

铜和铝的导热能力已被用到极限，导热硅脂在高温下会干涸泵出，石墨片虽然轻但导热方向单一。而石墨烯的出现，让工程师们看到了一条全新的路：它的导热系数实测超过2000 W/m·K，是铜的五倍，铝的近十倍。更难得的是，它只有一层原子厚，几乎不占空间。

一、石墨烯为什么导热如此之强？

石墨烯是由碳原子以六角蜂窝状排列而成的二维材料。热量在固体中主要通过声子（晶格振动的量子化能量包）传输。石墨烯的碳原子之间以极强的共价键结合，晶格规整、缺陷极少，声子可以在其中长距离自由穿行而不被散射。这就是它超高热导率的根源。

在完美的单层石墨烯中，理论导热系数可达3000-5000 W/m·K。但实际样品中，由于存在缺陷、晶界、杂质和衬底干扰，实测值通常在2000-3000 W/m·K之间。即便如此，也远超目前任何实用的导热材料。

影响石墨烯导热能力的主要因素

• 缺陷密度：晶格中的空位、杂原子会强烈散射声子，导热系数随缺陷增加而急剧下降。

• 晶粒尺寸：石墨烯通常由多个晶粒拼接而成，晶界处声子散射严重。晶粒越大，导热越好。

• 衬底耦合：当石墨烯放在二氧化硅或铜箔上时，衬底的声子会与石墨烯中的声子发生耦合，引入额外的散射通道。

• 层数：随着层数增加，层间的范德华力会干扰面内声子输运，导热系数逐渐下降。但多层石墨烯在垂直方向上的导热能力会有所提升。

了解这些机理，有助于工程师们在选择石墨烯散热方案时，辨别哪些是真正的性能指标，哪些是实验室里的“特调结果”。

二、界面热阻：石墨烯散热中容易被忽略的瓶颈

即使石墨烯本身导热再好，热量从芯片进入石墨烯、再从石墨烯进入散热器，都要穿过界面。这些界面处存在微观空隙、氧化层和化学污染，都会产生额外热阻——这就是界面热阻，也叫卡皮查热阻。

实测表明，当石墨烯放置在铜箔上时，如果界面接触不良，总热阻的80%以上都可能来自界面，而非石墨烯本身。也就是说，你把一条高速公路修得再宽，上下匝道堵死了也没用。

降低界面热阻的方法

• 对衬底进行表面处理（如等离子清洗、化学改性），提高表面能，使石墨烯能更紧密地贴附。

• 在石墨烯与衬底之间引入一层极薄的粘接层（如自组装单分子膜），增强范德华力。

• 采用直接生长法，在金属基体上化学气相沉积石墨烯，避免转移过程中的污染和褶皱。

对于散热材料供应商而言，提供高导热石墨烯只是第一步，能否将其可靠地集成到实际器件中，才是真正的技术分水岭。

三、多层石墨烯与复合材料：走向实用的必然路径

单层石墨烯虽然导热极佳，但机械强度低、难以独立成膜。因此，实际应用中更多采用的是多层石墨烯、石墨烯纳米片或还原氧化石墨烯。它们与聚合物、金属或陶瓷复合，形成可加工、可贴装的散热材料。

多层石墨烯的导热行为

在多层石墨烯中，面内导热仍然很强，但层间的垂直导热却受到范德华力的限制，通常只有面内的百分之一到十分之一。这意味着，如果热量需要穿过层间（例如从芯片表面垂直进入石墨烯片层），就会遇到较大阻力。因此，多层石墨烯更适合将热量从热源向四周横向扩散，而不是垂直传导。

石墨烯复合材料的散热优势

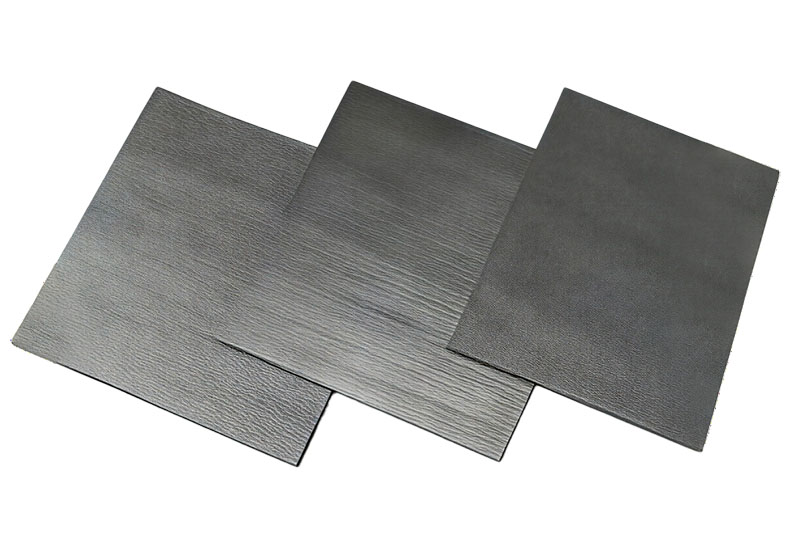

将石墨烯纳米片分散在硅胶、环氧树脂或其它基体中，可以形成互连的导热网络。即使石墨烯含量不高，只要形成渗流通道，复合材料的导热系数也能比纯聚合物提升几十倍。同时，它保持了聚合物的柔韧性和易加工性，成为一种实用化的热界面材料。

但需要注意的是，实验室中通过超声分散、真空抽滤制备的高导热薄膜，与工业涂布、印刷工艺制备的产品之间存在巨大差距。如何在大批量生产中保持石墨烯的均匀分散、抑制团聚、控制取向，是当前产业化的核心难题。

四、石墨烯 vs 传统散热材料

从上表可以看出，石墨烯的优势在于轻、薄、导热极强，但劣势也很明显：制造成本高、批量一致性差、且大多数形态导电（在某些应用中需要额外绝缘）。

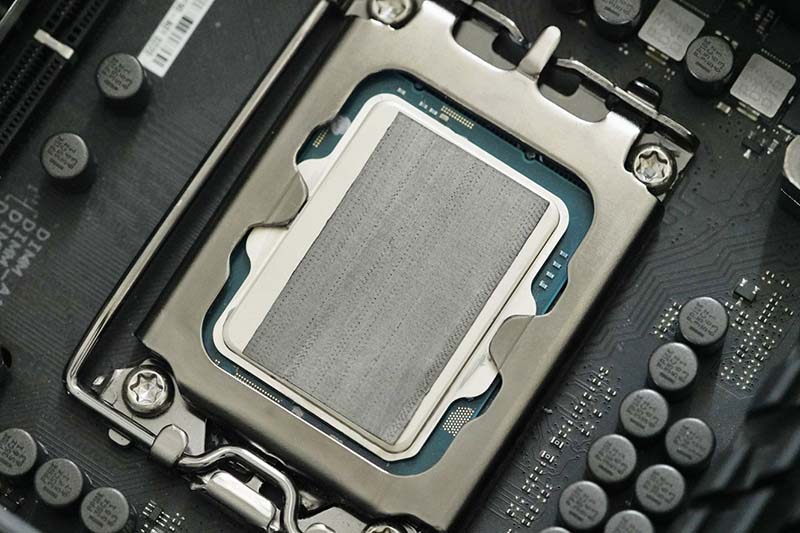

因此，在5G基站、数据中心服务器、高性能计算等对散热要求极高且不介意成本的领域，石墨烯有望逐步替代现有材料；而在普通消费电子中，它仍需降本增效才能普及。

五、规模化生产的挑战与机遇

要让石墨烯从实验室走进电子工厂，必须解决三大难题：高质量、高产量、低成本。

卷对卷制造是目前最有希望的路径之一。通过将石墨烯连续沉积在柔性铜箔或聚合物薄膜上，可以实现大规模的薄膜生产。工艺包括化学气相沉积、转移、涂层等步骤。关键在于保证大面积下薄膜的均匀性和低缺陷密度。

液相剥离法则更侧重于量产。将石墨粉在溶剂中超声或剪切剥离，得到石墨烯分散液，然后通过涂布、印刷、喷涂等方式成膜。这种方法成本较低，但得到的石墨烯片层较厚、尺寸不一、缺陷较多，导热性能远低于CVD法。适用于对性能要求不高的导热填料或导电涂层。

质量控制的紧迫性：石墨烯的导热性能对缺陷极其敏感。生产线上必须配套快速、无损的检测手段，如拉曼光谱、X射线衍射、四探针电阻测试等，以及抽样进行导热系数实测。只有建立严格的品控体系，才能保证每一批次产品的性能一致性。

石墨烯的导热性能，无疑是材料科学献给电子散热领域的一份厚礼。它的潜力令人兴奋，但从炫目的实验室数据到稳定可靠的工业产品，还需要材料学家、工艺工程师和终端应用团队的共同努力。

东莞市盛元新材料科技有限公司诚邀新老客户选购我公司产品，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13728841790（刘女士），期待您的来电！本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-2884-1790
