如何测量和选择合适的导热垫厚度

如何测量和选择合适的导热垫厚度

显卡温度过高，电压调节器又快要漏气，在这关键时刻，导热垫在其中扮演着至关重要的角色，但其厚度决定了导热效率。大多数热管理方面的失误并非出在材料上，而是出在测量上，选择错误的厚度可能会导致组件烧毁等风险。

选择导热垫厚度时需要考虑的关键因素

选择合适的导热垫厚度不仅仅是填补缝隙，它关系到性能、安全性和长期可靠性。

首先需要评估工作温度和粘度范围，不同的配置会根据负载的不同而产生不同的散热效果，需要选择能够承受系统高低温度波动而不会损坏的导热垫。有些 GPU 在满负荷运行时温度会飙升至 90°C 以上，而工作温度较宽的导热垫可以达到-40°C 至 +200°C，这能够确保在高峰使用期间不会发生滑动或熔化。同时，不要忽视粘度，较稠的材料在较低温度下流动性可能不好，导致接触不良。

其次是介电强度。当导热垫接触到裸露的线路或元件时，它是防止短路的保障。对于高压区域，需选择介电常数高于 5 kV/mm 的产品，更高的介电常数并不意味着更低的热性能；现代材料兼顾了这两方面。

材料的固化时间也同样重要，有些导热界面材料需要时间固化才能达到完全有效性，但如果你没有做好准备，这种延迟可能会打乱你的制作进度，比如在安装后立即施加压力，未固化的类型可能会在应力作用下发生位移。另一方面，预固化产品虽然方便，但与固化速度较慢、随着时间的推移能更好地贴合表面的产品相比，可能缺乏对不平整表面的适应性。

如何准确测量导热垫厚度？

导热垫厚度的选择不仅仅取决于数值，它关乎如何最大限度地发挥硬件的散热性能。以下是如何精确地做到这一点。

精确测量热阻。测量热阻听起来很专业，但有很多方法可以不用靠猜测就能完成这项工作，例如精密仪器有助于检测热流的微小变化，使用受控的测试台设置，您可以模拟实际使用情况，并监控不同的导热垫厚度值如何影响温度，在测试过程中始终保持稳定的环境条件，但同时别忘了合适的安装压力，不均匀的力会使结果产生偏差，并扰乱你的数据。

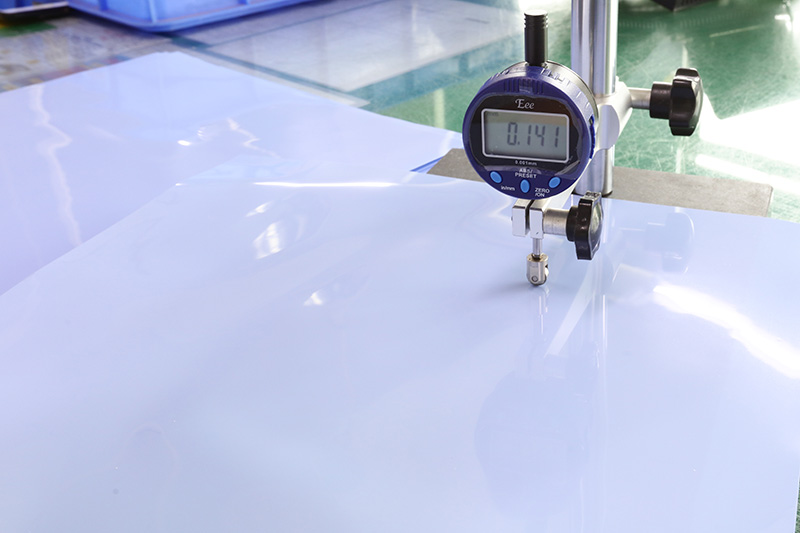

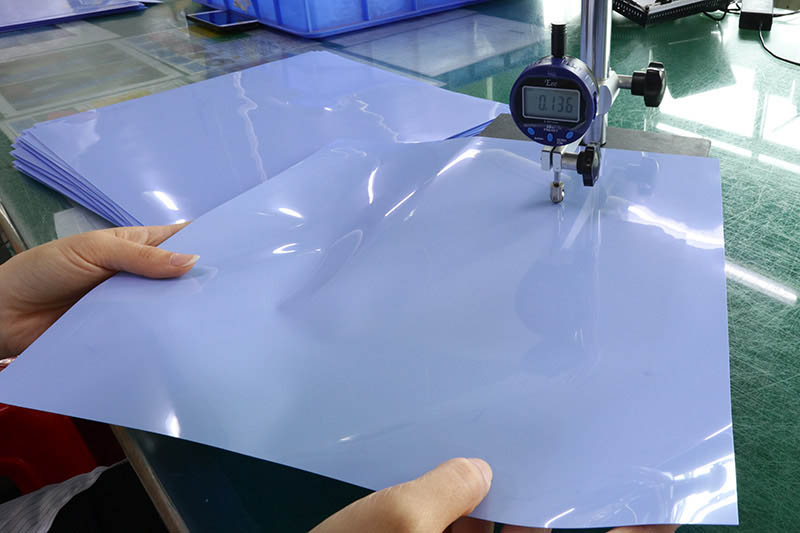

你不会用尺子检查轮胎气压吧？同样的道理也适用于此，使用专用工具评估导热垫的性能。比如热成像摄像机，发现因垫片放置不当或接触压力不足而导致的热扩散不均匀；数字卡尺测量实际压缩后的导热垫厚度，尤其是在安装之后；环境舱模拟高温循环，测试压力下的长期可靠性；负载测试仪对组件施加一致的力，以评估垫片在实际安装条件下的性能。

将这些工具归类有助于诊断散热不良的原因，例如材料劣质、安装不当或预期不符。关键在于实现最佳散热效果，尤其是在空间狭小的情况下，例如 M.2 SSD 或堆叠式 VRM，每一毫米都至关重要。

如何选择合适的导热垫厚度

选择合适的导热垫厚度就像调校引擎一样，需要精准，而不是靠猜测。

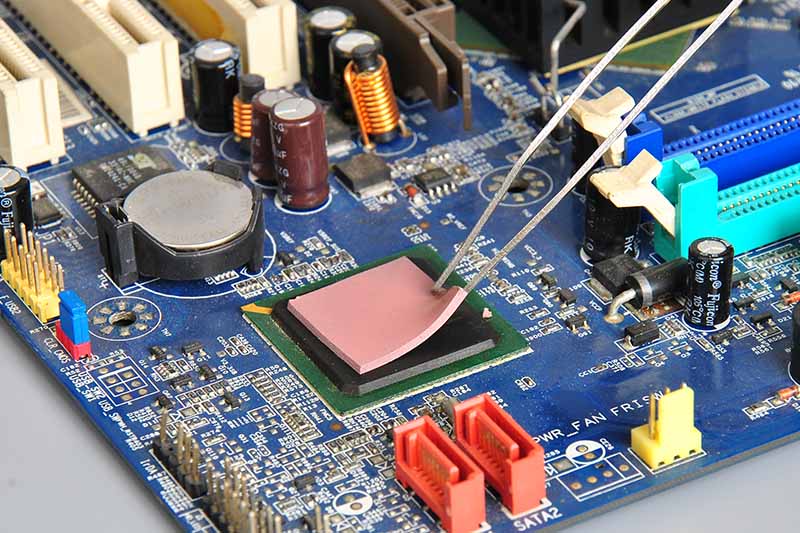

对于内存模块的超薄导热垫，当空间有限且性能不容妥协时，薄型导热界面材料是理想之选，这些导热垫的厚度通常在 0.2 毫米到 0.5 毫米之间，确保最小的间隙填充，同时最大限度地与内存芯片接触，它们具有低热阻，有助于在负载下保持 DRAM 模块的低温运行。

对于功率强劲的 VRM（电压调节模块），加厚的垫片是最佳解决方案，它们可以跨越几毫米的缝隙，因此非常适合不平整的表面，其次较厚的导热垫也能更好地吸收震动，并能随着时间的推移提供稳定的散热。但是，它们可能会引入稍高的热阻，因此要根据功率密度谨慎选择。

关于导热垫厚度的常见问题

1. 导热垫厚度如何影响电子散热？

较厚的层可以弥合功率放大器和稳压器等发热元件上较大的间隙，而较薄的层则可以确保集成电路或存储模块之间更紧密的接触，因此，理想的搭配能够平衡传热稳定性和机械安装容差。

2. 哪些材料有助于在要求苛刻的系统中维持精确的温度控制？

·石墨片：使热量在消费电子产品的紧凑型设备中快速扩散；适用于空间狭小的场合。

·硅橡胶：柔韧且富有弹性，适用于承受振动应力的工业设备或汽车电子产品。

·热熔胶和环氧树脂：在连续使用过程中，可靠性比可移除性更重要的场合，可实现牢固粘合。

3. 为什么介电强度在选择过程中很重要？

它能保护微处理器免受漏电影响，同时在负载峰值下保持热管理稳定，这对于全天候运行的电信基础设施来说尤为重要。

4. 更厚的涂层是否每次都能保证更好的散热效果？

并非总是如此，压缩压力和接触阻力之间存在着微妙的平衡，即使使用高导电性的石墨片材料，过量的材料也会延长导电路径，从而降低效率

正确的搭配可以提高温度控制精度，并在规定的粘度范围内提高长期耐久性。

5. 什么样的测试能够保证大规模构建在时间上保持可靠性？

·加速老化试验检验粘合剂在其额定固化时间窗口之外是否仍能保持稳定。

·性能评估对比了工作温度响应与预期导热系数。
