超软导热垫片：用柔软解决散热接触难题

在高功率电子设备中，芯片与散热器之间的微观空隙是散热的“隐形杀手”。即使散热器做得再大、风扇转速再高，如果导热界面材料无法充分贴合，空气就会成为热量的“拦路虎”，导致芯片积热、性能降频甚至失效。而超软导热垫片正是为解决这一接触难题而设计的——它以其极高的压缩性和顺应性，在较低的安装压力下就能填满表面微坑，大幅降低接触热阻，让散热器真正发挥应有的作用。

为什么需要超软导热垫片？

理想情况下，芯片和散热器的表面完美平整，安装压力均匀分布，导热材料只需填充极小的间隙。但现实并非如此：PCB会翘曲、散热器底面有加工纹路、元器件高度存在公差。这些不平整在硬质导热垫片面前往往无法被充分填充，留下空气间隙，导致接触热阻剧增。

超软导热垫片正是针对这一问题而生的。它的硬度远低于普通导热垫片，在同样的安装压力下能够发生更大的形变（压缩率可达30%–50%），像“热力海绵”一样挤入微米级的凹凸中，实现真正的无缝贴合。同时它又保持一定的回弹力，能够长期维持接触压力，抵抗热循环和振动带来的界面松动。

超软垫片如何提升散热效率？

散热效率的核心指标不是单纯的导热系数，而是热阻抗——它综合了材料本身的热阻和界面接触热阻。一块导热系数很高的垫片，如果太硬、无法充分贴合，实际散热效果可能反而不如一块中等导热系数但超软、贴合良好的垫片。

超软垫片通过以下机制优化散热路径：

• 在低压力下即可挤出空气，填充微观空隙，消除气隙。

• 均匀分散安装压力，避免局部应力集中导致芯片损坏或垫片变形。

• 适应散热器底面的轻微翘曲和不平整，保持全接触面积。

实测数据显示，在相同功率的CPU散热测试中，使用超软导热垫片后，芯片稳态温度比使用普通硬质垫片降低了约12–15°C。在LED模块中，超软垫片能够适应外壳与铝基板之间的形变，将结温降低10°C以上，显著延缓光衰。

超软垫片的选型要点

选型时需重点关注以下参数：

压缩率与硬度：超软垫片的硬度通常用Shore OO或Shore 00表示，数值越低越软。一般而言，压缩率在30%–50%之间时能获得最佳的热性能。应结合装配间隙和螺丝扭矩选择合适厚度，确保压缩后垫片厚度略大于最小间隙。

导热系数：超软垫片的导热系数通常在1.5–6 W/m·K之间，虽不及高填充硬质垫片，但由于其优异的界面接触，系统总热阻往往更低。不必盲目追求高导热系数。

热阻抗实测数据：要求供应商提供在不同压力下的热阻抗测试报告（如ASTM D5470），这是衡量实际散热效果的最直接依据。

长期稳定性：超软垫片在长期热循环后应保持弹性，不产生压缩永久变形过大或泵出。关注压缩永久变形率（通常应<20%）和热循环老化测试数据。

应用场景与安装建议

超软导热垫片广泛应用于以下场景：

• 服务器与电信设备：大尺寸散热器与多芯片之间的间隙补偿，适应公差累积。

• 汽车电子（ECU、BMS）：振动环境下长期保持接触稳定。

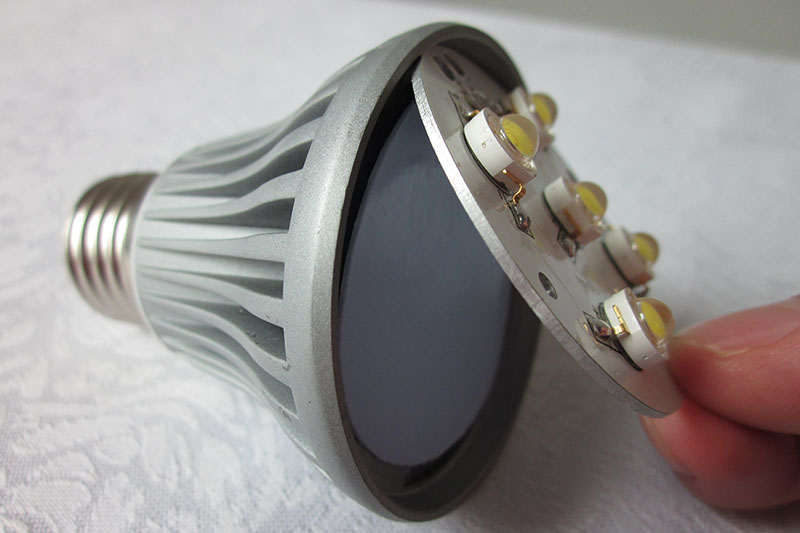

• LED照明：适应铝基板与外壳之间的形变，降低结温。

• 消费电子：如笔记本、游戏机，在有限压力下获得最佳散热效果。

安装时需注意：清洁芯片和散热器表面，去除油污；使用定位治具确保垫片对准热源中心；按照对角线顺序均匀锁紧螺丝，避免单侧过压。建议在量产前进行小批量验证，用热成像仪确认温度分布。

超软导热垫片不是“越软越好”，而是要根据间隙、压力和热耗找到最匹配的软硬度和厚度。它的价值在于：用适度的柔软，换取了真正的界面贴合，让昂贵的散热器不再“白做工”。如果你的产品正面临散热接触不良的困扰，不妨试试超软导热垫片——它或许是你解决问题的“最后一毫米”。

东莞市盛元新材料科技有限公司提供全系列超软导热垫片，硬度覆盖Shore 00 20–70，导热系数1.5–6 W/m·K，厚度0.3–5mm可定制，支持模切异形和背胶处理。
