高功率LED散热新思路：相变材料如何稳住热冲击？

高功率LED散热新思路：相变材料如何稳住热冲击？

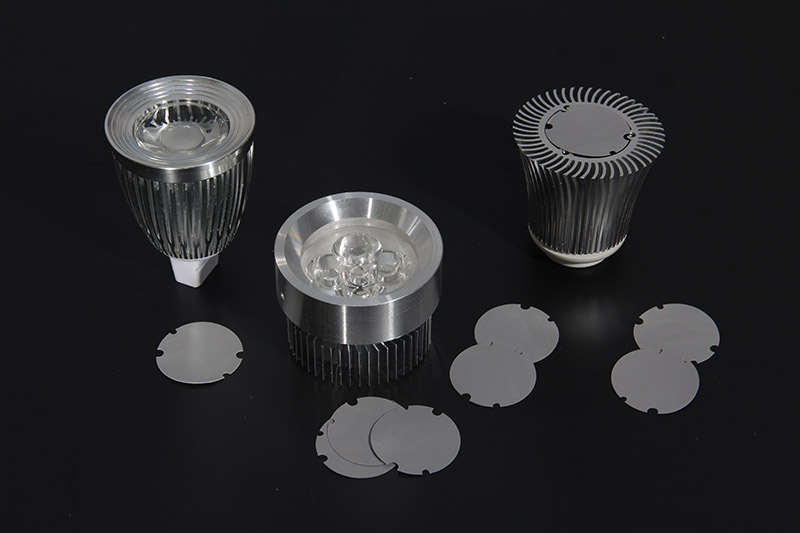

在高功率LED应用中，亮度越做越高，热量也来得越来越猛。传统散热片在面对持续高负荷时尚可应付，但一旦出现密集的热冲击或间歇性大功率运行，结温就容易失控，导致光衰加速、色温漂移，甚至引发批量售后问题。越来越多的工程师意识到：单纯靠“硬传导”已经不够，导热相变材料正在成为高功率LED热管理的关键补充。

一、高功率LED发热的三个“隐形杀手”

要解决过热问题，首先得看清热量从哪儿来、又卡在哪儿。

1. 热失控：结温升高引发的恶性循环

LED芯片的结温一旦超过设计阈值，漏电流会显著增加，进一步推高温度，形成热失控。结果就是半导体层提前老化，光通维持率快速下降。导热相变材料之所以有效，是因为它能在热冲击到来时吸收大量潜热，延缓结温飙升，为热量向外传递争取时间。

2. 界面材料：最容易忽视的导热瓶颈

热量从芯片到散热器，必须经过导热界面材料（TIM）。如果TIM的导热系数偏低、填充不充分，或者表面接触存在微间隙，就会形成高热阻，局部温度迅速升高。盛元在为客户设计散热方案时，始终强调界面材料的匹配——压力、表面光洁度、材料硬度等因素都会影响最终传热效率。

3. PCB与散热器设计：结构决定上限

很多LED模组的热失控，根源在于PCB设计。铜箔厚度不足、导热孔数量不够、基板材料选择不当，都会让热量无法有效横向扩散。即使外挂再大的散热器，也只能“堵在门口”。正确的做法是将散热路径整体考量，并结合实际负载验证，这正是导热相变材料能够发挥作用的先决条件。

二、导热相变材料的基本原理：用“融化”来吸收热量

导热相变材料（Phase Change Material, PCM）的核心能力，听起来并不复杂：它在固态变为液态的过程中会吸收大量热量，而自身温度几乎保持不变。这一特性被称为潜热吸收。

你可以把它理解成一个热量的“蓄水池”。当LED短时间高功率运行时，热量迅速涌入，PCM通过熔化把能量“存”起来，避免结温瞬时冲高；当功率回落、散热器能够把热量带走时，PCM再重新凝固，恢复下一次的吸热能力。

当然，PCM的导热系数通常不如金属。因此在实际产品中，盛元等专业厂商往往采用复合结构：金属部件负责快速导热，PCM负责缓冲热冲击，两者结合才能实现理想的热管理效果。

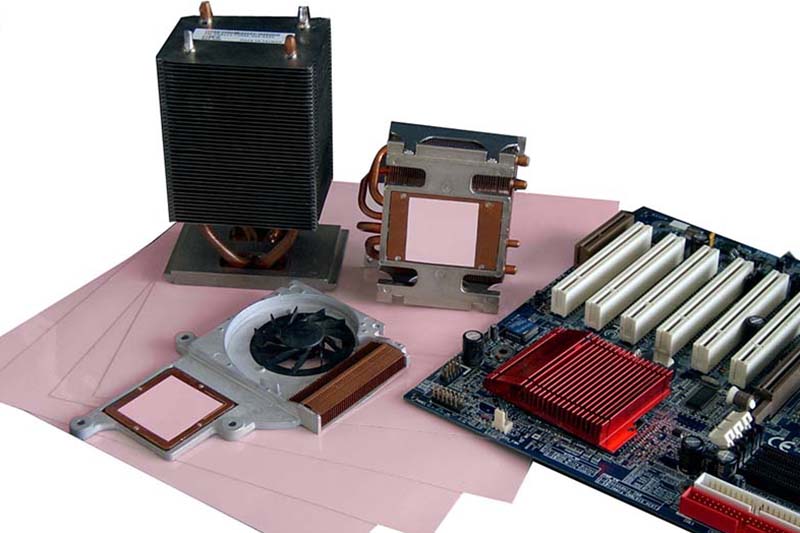

三、相变散热 vs. 传统散热片：不是替代，而是互补

传统散热片依赖热传导和对流，在持续稳定的发热工况下表现成熟可靠。但它有一个明显的短板——对突发性热尖峰的响应偏慢。当热量短时间内大量产生时，散热片需要一定时间才能建立稳定温差，而这恰恰是LED结温最容易超标的窗口期。

导热相变材料则正好弥补这一不足。它不靠风扇、不靠振动，完全通过材料自身的相变过程来“平抑峰值”。在空间紧凑、负荷间歇波动的应用中（例如汽车大灯、舞台照明、户外投光灯），PCM的优势尤为突出。

需要强调的是，两者并非对立关系。成熟的设计往往将PCM与散热片结合使用：散热片负责常态散热，PCM负责吸收瞬态热浪，从而在不大幅增加体积的前提下提升系统的热可靠性。

四、工程实战：如何正确应用导热相变材料？

相变散热不是“贴上就能见效”的技术，以下几个环节决定成败。

1. 表面处理与材料匹配

PCM与散热界面之间的贴合质量直接影响导热效果。安装前必须彻底清洁表面，去除油污和氧化层。铝基材与铜基材的表面处理方式略有不同，适当控制粗糙度有助于PCM附着——并非越光滑越好。

2. 厚度控制：过厚或过薄都不行

PCM层的厚度需要精确控制。以典型的高功率LED模组为例：

   · 芯片区域建议厚度约0.15 mm，对应热阻约0.12°C/W；

  · MCPCB区域约0.20 mm，热阻约0.15°C/W；

  · 散热器结合面约0.25 mm，热阻约0.18°C/W。

  · 太厚会增加热阻，太薄则储热能力不足。盛元在实际项目中通常借助专用治具或丝网工艺来保证厚度均匀性。

3. 安装后必须验证

无论计算多么严谨，最终都要用实测数据说话。建议在额定电流下运行LED模组，使用热成像仪或热电偶监测结温变化。对比安装PCM前后的温度曲线，如果峰值结温明显下降且波动收窄，说明散热方案有效；否则需要排查厚度、接触或材料熔点是否匹配。

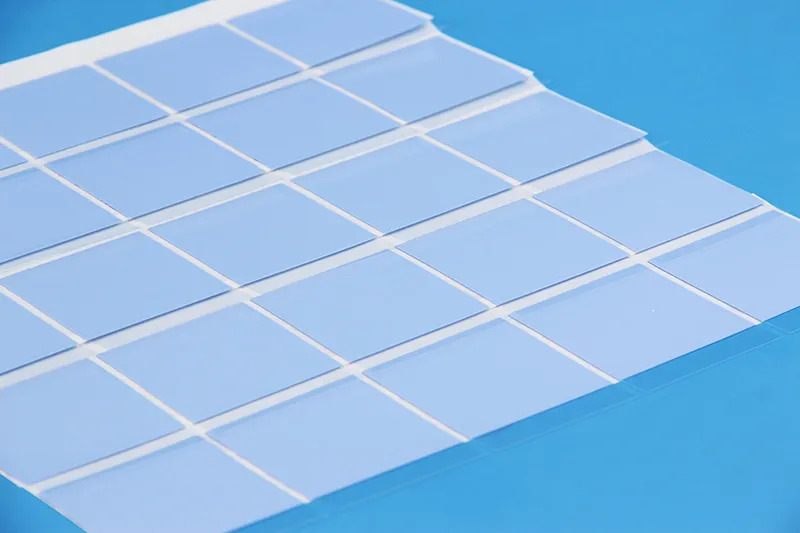

五、选好PCM：关键参数不是越多越好

市面上的相变材料种类繁多，从蜡基到盐水合物，性能差异很大。选型时重点关注以下四点：

  · 熔点温度：应略高于LED正常工作时的结温，确保在热冲击到来时恰好启动吸热。

  · 潜热容量：决定单位质量能吸收多少热量，直接影响缓冲时间。

  · 长期循环稳定性：反复固液相变后，性能是否衰减？这是区分专业产品和廉价材料的重要指标。

  · 封装与兼容性：PCM在液态时不能泄漏，且不能与铝、铜等材料发生腐蚀反应。

盛元在新材料研发中始终遵循一条原则：可靠性优于好看的参数。在高功率LED这种对寿命和稳定性要求极高的场景中，这点尤为重要。

热管理从来不是单一器件能解决的问题。高功率LED的散热挑战，本质上是如何应对“热量尖峰”的工程难题。导热相变材料提供了一种被验证可行的思路：不跟热量硬碰硬，而是用相变过程把它“缓下来、存起来、慢慢放出去”。
