高功率交换机散热：基板、界面与冷却方案的系统性思考

数据中心交换机的端口速率从400G向800G乃至1.6T演进，交换机ASIC的功耗同步攀升，热流密度持续升高。这颗芯片承担着数据包的高速转发任务，其功耗已从数十瓦跃升至200~300W，热量集中在指甲盖大小的区域内。

交换机的散热路径并不复杂：ASIC产生的热量通过基板、热界面材料和散热器传递到环境中。但这条路径上的每一个环节——基板的导热能力、界面的接触质量、散热器的散热效率——都可能成为热流受阻的瓶颈。任何一个环节的短板，都会让这颗芯片在集群规模扩展时提前触及温度天花板。

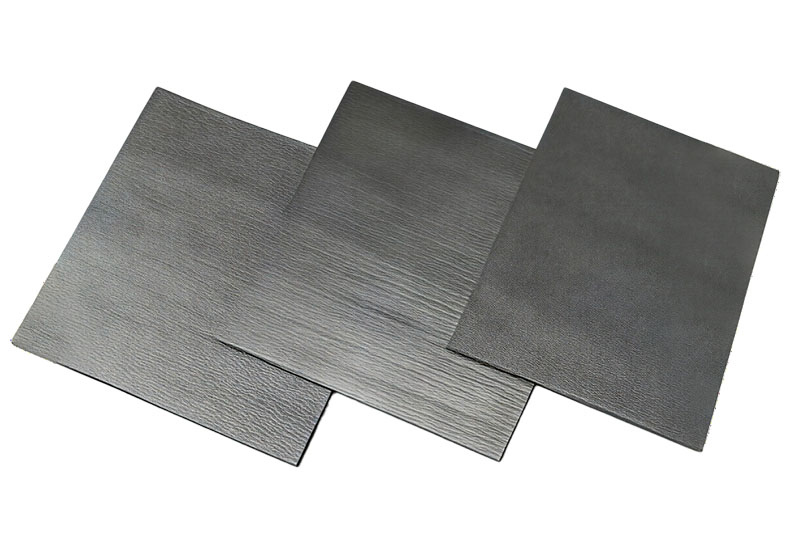

面向新一代交换机大尺寸高功耗芯片热管理需求，盛元新材料科技有限公司的石墨烯导热垫片，具备超高导热能力。可高效疏导芯片运行产生的巨大热量，快速降低芯片工作温度，适配高功率芯片严苛散热工况，保障核心芯片长期稳定可靠运行，已服务于多家数据中心交换机厂商。

一、基板选型：热量离开芯片的第一站

基板是ASIC芯片的物理支撑和电气隔离层，也是热量离开芯片后经过的第一个界面。基板的导热能力直接决定了热量能否顺利从芯片传导到散热器。在高功率交换机中，基板选型需要在导热性、绝缘性、机械强度和成本之间找到平衡。

氧化铝（Al₂O₃） 是性价比最高的选择。导热系数约20~30 W/m·K，绝缘性能好，机械强度足够，成本可控。在中等功率交换机中，氧化铝基板是主流选择。但当ASIC功耗超过150W时，氧化铝的导热能力可能成为瓶颈。

氮化铝（AlN） 的导热系数约140~180 W/m·K，是氧化铝的6~7倍，同时保持优异的电绝缘性能。在高功率密度交换机中，AlN基板能在不牺牲绝缘的前提下显著降低热阻。缺点是成本较高，加工难度大。

直接覆铜（DBC）基板是在陶瓷基板（氧化铝或氮化铝）上直接键合铜层。铜层的导热系数约390 W/m·K，能有效将热量从芯片横向扩散到更大面积。DBC基板在功率模块中应用广泛，但铜层导电，需要额外的绝缘处理。

氮化硅（Si₃N₄） 的导热系数约80~90 W/m·K，低于氮化铝，但断裂韧性更高，抗热冲击能力强。在需要更高结构可靠性的场景中，氮化硅有其独特价值。

二、散热硬件：从被动均温到主动移除的演进

热量通过基板后，需要由散热器最终传递到环境中。高功率交换机中，常见的散热硬件有三种：

铜散热器是最直接的选择。铜的导热系数约390 W/m·K，加工成熟、成本可控、方向不敏感。当热流密度在中等范围时，铜散热器是可靠的选择。缺点是重量大、热扩散能力有限——热量容易在芯片正下方积聚。

均温板利用内部工质的相变循环，把点状热源的热量在二维平面上瞬间铺平。等效导热系数远超任何金属，能有效消除局部热点。但制造复杂度高、对安装方向敏感、成本显著高于传统散热器。

液冷冷板把冷却液直接送到芯片附近，热阻极低。在单芯片功耗超过200W、机柜功率密度超过30kW的场景中，液冷往往是唯一的选择。但需要泵、管路和冷却液分配单元，系统复杂度和维护成本显著增加。

三、热界面材料：填平微观缝隙

芯片表面和散热器之间，在微观尺度上充满了空气间隙——空气的导热系数只有0.026 W/m·K，是绝佳的隔热层。热界面材料的作用就是填平这些缝隙，把空气赶走。

高功率交换机中，热界面材料常见两种组合方式：

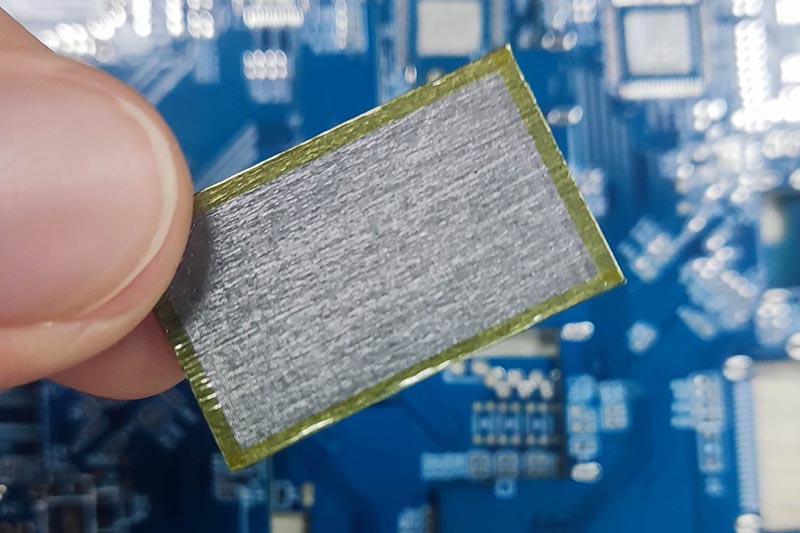

石墨片+导热膏是一种有效的组合。石墨片面内导热系数极高（>1500 W/m·K），能把芯片中心的热量快速横向铺开，而垂直取向石墨烯导热垫片能将热量沿厚度方向快速传导，导热膏则填充石墨片与散热器之间的微观间隙。石墨片是导电的，需确保其不接触到裸露的电路或引脚，否则可能引发短路。

相变导热材料在常温下是固态，便于贴装；达到相变温度后软化润湿界面，冷却后重新凝固——不会泵出、不干涸，在需要长期稳定运行的交换机中具有明显优势。

四、系统验证：从经验主义到数据驱动

一个可靠的高功率交换机散热方案，必须建立在可量化、可追溯的验证体系之上。

这些标准确保不同供应商之间的测试结果具有可比性，也为批量采购提供了可追溯的质量依据。

高功率交换机的散热，本质上是将集中在指甲盖大小面积上的数百瓦热量，通过基板、界面和散热器逐级传递到环境中。每一层都在承受压力，任何一层的短板都会成为整个散热路径的瓶颈。基板的导热能力、界面的接触质量、散热器的散热效率——三者共同决定了芯片的实际结温，也决定了交换机能在多大规模、多高密度的集群中稳定运行。
