氮化硼导热垫片选型指南：回弹率、热阻、绝缘与装配载荷怎么一起评估

在服务器电源、功率变换模块和半导体测试设备中，器件与散热结构之间的界面往往同时要求导热、电气绝缘与间隙适应：间隙受器件高度、加工公差、平面度和装配方式共同影响，工程师需要让氮化硼导热垫片在允许的载荷下填充间隙、形成有效热接触，同时满足绝缘要求。盛元 SF1600-BN 系列提供 16 W/(m·K) 导热平台，以及分厚度的热阻、回弹率和绝缘规格——其中 0.3 mm 样品在规定条件下平均回弹率实测为 92%。

一、为什么选型要同时看回弹、热阻、绝缘和载荷？

两个机械性能决定了垫片与界面的关系：

· 压缩性：装配时材料如何适应间隙；

· 回弹性：卸载后能够恢复多少厚度。

当界面存在装夹变化、反复拆装或长期受压时，这两项就成为材料筛选的重要依据。盛元的选型观点是：把回弹、热阻、绝缘和装配载荷放在一起评估，才能判断导热垫片是否适合自己的界面。SF1600-BN 系列的测试数据让这项判断可以从具体条件和结果出发。

二、回弹率实测 92%：为厚度恢复提供依据

测试方法：采用 25 mm × 25 mm × 0.3 mm 样品，以 0.5 mm/min 速度压缩至 50%，保持 30 分钟；卸载后静置 10 分钟，测量恢复厚度。

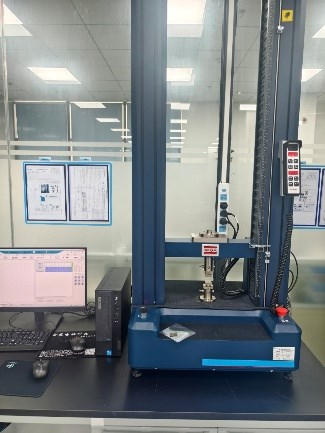

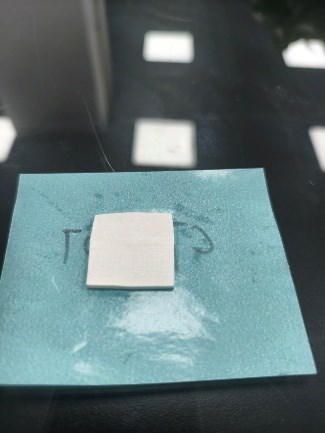

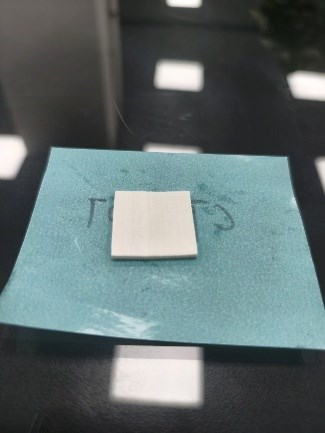

测试仪器	测试前状态	测试后状态

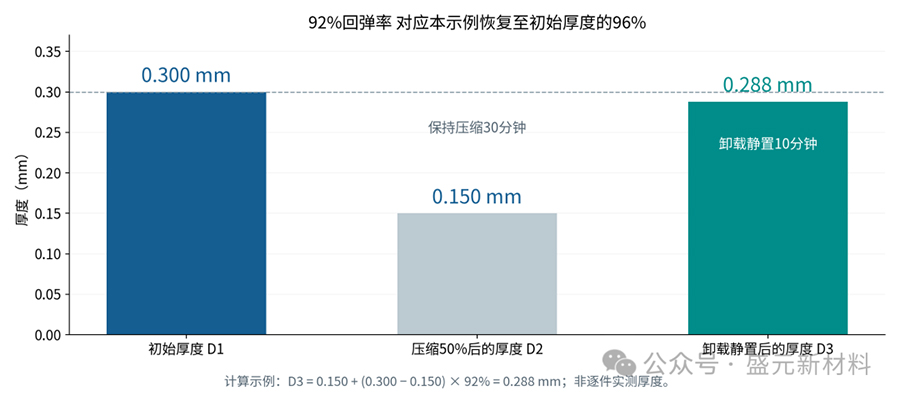

结果表明，0.3 mm 样品在本次试验条件下能够恢复大部分被压缩掉的厚度。回弹率按"恢复的厚度 ÷ 被压缩掉的厚度"计算。以初始厚度 0.300 mm、压缩后 0.150 mm 为例，92% 回弹率对应恢复后厚度约 0.288 mm，即初始厚度的约 96%。

SF1600-BN 系列以六方氮化硼作为导热填料、硅橡胶作为基体；该试验为其薄型样品的厚度恢复能力提供了直接依据。对正在评估装夹后厚度恢复、界面间隙变化适应能力的工程师，这是一项值得进一步取样验证的性能。

三、贴合价值要落到界面热阻上（ASTM D5470 实测）

厚度恢复数据反映材料适应界面变化的潜力，散热设计还需确认给定压力和温度下的界面热阻。报告采用 ASTM D5470 方法，在 80°C、40 psi 下测试，多厚度拟合导热系数为 16.1 W/(m·K)：

0.3 mm 样品平均热阻 0.286 °C·cm²/W，与 Datasheet 中 ≤0.3 °C·cm²/W 规格吻合。按报告平均厚度计算，从 0.302 mm 压到 0.264 mm，压缩约 12.6%。这提示工程师应围绕实际装配压力和间隙寻找合适的工作状态，而不是把较大的测试压缩量直接作为设计目标。

对间隙较小、绝缘要求明确、热阻预算较紧的界面，SF1600-BN-03 值得纳入样片评估；其他厚度型号可用于筛选需要跨越不同间隙的方案。

四、七个厚度型号：导热与绝缘要求一起匹配

七个 SKU 导热系数均为 16 W/(m·K)，名义厚度覆盖 0.3–3.0 mm：

* 注意：SF1600-BN-30 的热阻条件为 30 psi，其余六款为 40 psi，不能全部作为同压力下的直接对比。七个型号同时列出：体积电阻率 ≥10¹³ Ω·cm、1 MHz 下相对介电常数 ≤4.2、UL94 V-0 阻燃等级。

筛选路径：先依据实际间隙筛选厚度 → 核对热阻和绝缘规格 → 用样件验证装配载荷与热接触。在可靠填充间隙、满足绝缘和载荷要求的前提下，优先评估适合的较薄型号。

五、选型示例：1.6–1.8 mm 间隙该怎么选样片？

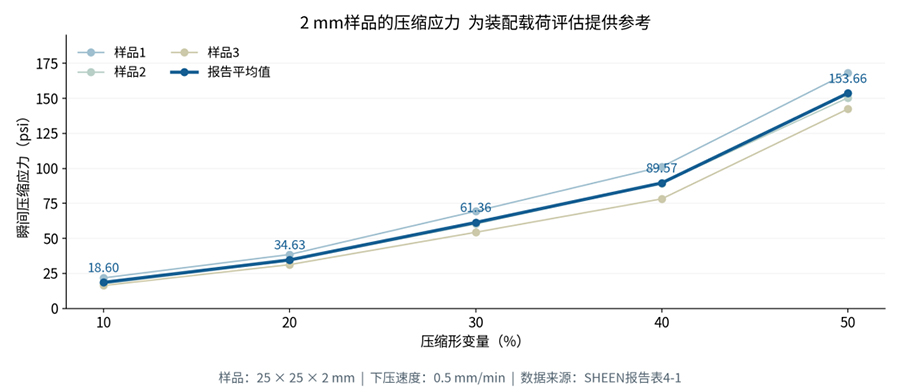

假设一个需要绝缘的导热界面，装配后间隙 1.6–1.8 mm，工程师希望先评估 2.0 mm 垫片。简化计算（暂不计厚度公差）：1.8 mm 间隙对应 10% 压缩，1.6 mm 对应 20% 压缩。 参考报告中 2 mm 样品（25 × 25 × 2 mm，0.5 mm/min）的压缩应力数据：

工程师可结合器件承载能力、有效接触面积和固定结构，判断结构载荷是否值得继续验证。注意：SF1600-BN-20 的 ≤1.4 °C·cm²/W 是 40 psi 下的规格，不能直接赋给 10%–20% 压缩的示例工况。

这条筛选路径是：间隙确定压缩量，压缩量对应载荷参考，再用实际样件验证热性能。 本示例属于选型演示，并非已完成的客户应用案例。

六、哪些工程项目值得申请样片？

七、测试口径说明与样片验证建议

以下数据均来自不同试验，选型时请注意口径：

· 92% 回弹率为 0.3 mm 样品的平均实测值；其他厚度应参考各自 Datasheet 规格，回弹测试程序需在选型时确认。

· 应力松弛：2 mm 样品压缩 50% 的平均瞬间应力为 153.66 psi，保持 600 秒后平均残余应力为 34.40 psi。装配设计既要关注初始载荷，也要关注后续接触压力是否足够；该数据本身尚不能证明热接触长期不变。

· 高温老化：1.5 mm 样品在 125°C 老化 1000 小时后，热阻相对初始值增加 14.2%；报告未提供老化后回弹率或反复压缩寿命数据。低载荷、反复装夹或长期运行项目，建议将实际压力下的热阻、循环恢复及老化后热电性能纳入样片验证。

· 绝缘：击穿电压为规定条件下的材料测试结果，系统绝缘设计还应结合压缩后厚度、工作电压和适用要求进行验证。

八、带着界面条件申请匹配的评估样片

如果您的项目同时需要导热、电气绝缘和间隙适应能力，可围绕 SF1600-BN 系列开展选型与样片评估。为缩短前期沟通，建议询样时提供四类信息：

1. 最小与最大间隙，以及拟用垫片尺寸；

2. 器件类型、功耗、工作温度或希望控制的温升；

3. 绝缘要求以及结构可提供的压力或器件允许载荷；

4. 是否涉及反复装夹、拆装、热循环或特殊使用条件。

部分参数未确定时，也可先提供装配图或器件与散热结构照片，说明当前的温升、贴合或绝缘问题。询样注明"SF1600-BN选型评估"，同步索取候选型号 Datasheet 与测试条件；样片厚度、尺寸、数量及安排以双方确认为准。欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！

本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-1224-0252

数据来源：盛元SHEEN《SF1600-BN系列氮化硼导热垫片性能测试报告》。本文实测数据仅代表报告所述样品与条件，计算值已单独说明。
