导热垫选型：间隙、压缩量、热阻与装配应力

做散热设计的朋友，大概率都经历过这种场面：打样回来一测温，某个器件温度偏高。行，加厚垫片。温度是下去了，扭头一看另一处——垫片被压出一圈深深的压痕，器件都快被勒出内伤了，装配还跟着受影响。这时候你咬牙把导热系数再往上拉一档，结果发现：没用。结构上的矛盾，不是换料能摆平的。

说白了，导热垫片选型从来不是导热系数越高越好的单选题，而是一道四个变量联立的方程：间隙、压缩率、接触热阻、装配应力，得放在同一个界面里一起算。

这篇文章就从 AP（无线接入点）屏蔽罩和散热铝板这个经典界面出发，聊聊怎么让厚度和载荷一起进入你的选型清单。文中的判断方法来自盛元新材料在 AP、控制板和电源模块上的批量应用经验，导热垫片选型抓两个关键点就够了：

· 最大间隙处：能不能建立有效接触；

· 最小间隙处：压缩载荷有没有失控。

一块散热板，两大难题

AP 这类产品的散热结构有个特点：一块散热板，往往要同时伺候多个发热位置——屏蔽罩内外、PA 芯片背面，大家共享同一块铝板。

问题来了：这些位置的间隙天然不一致。同一个厚度硬刚所有位置，结果就是按下葫芦浮起瓢，这边刚贴实，那边已经压过头了。

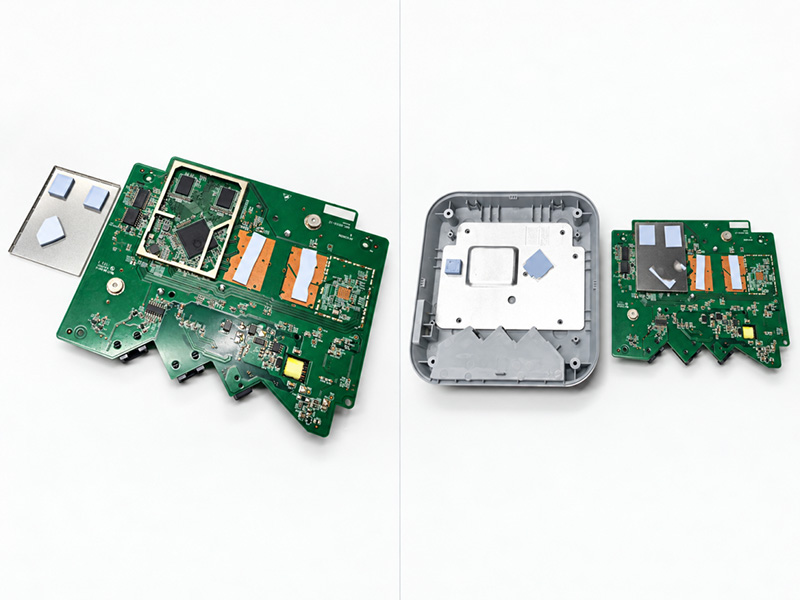

盛元的 SF600 系列已经批量用在 AP 屏蔽罩内外和 PA 芯片背面界面，这类结构恰好是把厚度、贴合和器件受力放在一起评估的典型样本，这类产品的结构，正适合把厚度、贴合和器件受力一起评估。

第一步：先把间隙算明白，再谈垫片厚度

很多散热翻车案例，根子不在材料，在于间隙根本没算准。真实间隙不是拿游标卡尺怼一下就完事的。它得从同一个装配基准出发去推：间隙 = 散热面相对 PCB 的高度 − 器件顶面高度 ± 相关尺寸公差。

这还没完。平面度、板翘、螺丝拧紧后的变形，都得算进去。热态尺寸变化明显的项目，还得检查工作温度下的状态——冷态量的一个静态尺寸，覆盖不了全部装配组合。室温下量着挺好，一上电全变形，这种情况太常见了。

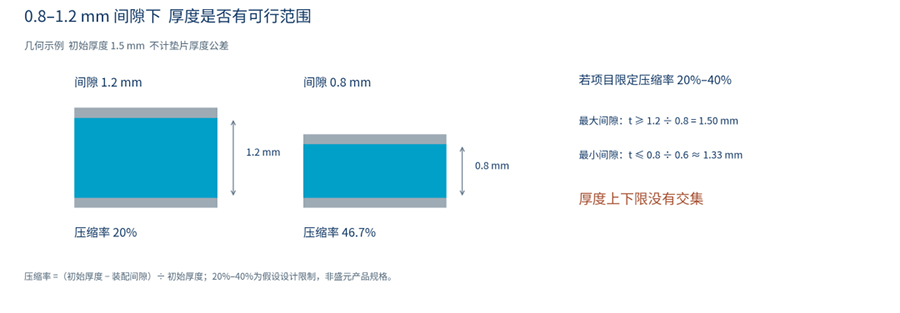

来算笔账，假设装配分析得出间隙范围是 0.8 ~ 1.2 mm，你选了初始厚度 1.5 mm 的垫片，理想几何压缩率就是 20% ~ 46.7%。注意，这个数字只说明材料要承受多大的变形，还不能证明它在这个区间里既贴得住、又压不坏器件。

再进一步：假设项目希望压缩率落在 20% ~ 40% 之间（先不考虑垫片自身的厚度公差），反推一下：

· 最大间隙 1.2 mm → 要求垫片至少 1.50 mm；

· 最小间隙 0.8 mm → 要求垫片不超过约 1.33 mm。

上下限没有交集。看到没？单靠换一个厚度，这题无解。这时候该做的是：调整结构公差、分区用不同厚度，或者重新评估材料允许的变形和载荷范围。死磕一个厚度规格，就是拿头撞墙。

其次，垫片自己的厚度公差，也必须进计算：

· 最大间隙 × 最薄来料 → 检查接触不足；

· 最小间隙 × 最厚来料 → 检查过度压缩。

批次厚度波动越大，可用的设计余量就越小。所以采购公差要求应该在样品阶段就敲定，别等量产了才发现来料厚度像开盲盒。一句话总结流程：先检查厚度的可行范围，再拿具体材料的压力—压缩率曲线核对受力。

第二步：从"系列"落到"型号"，别拿全家桶当单品

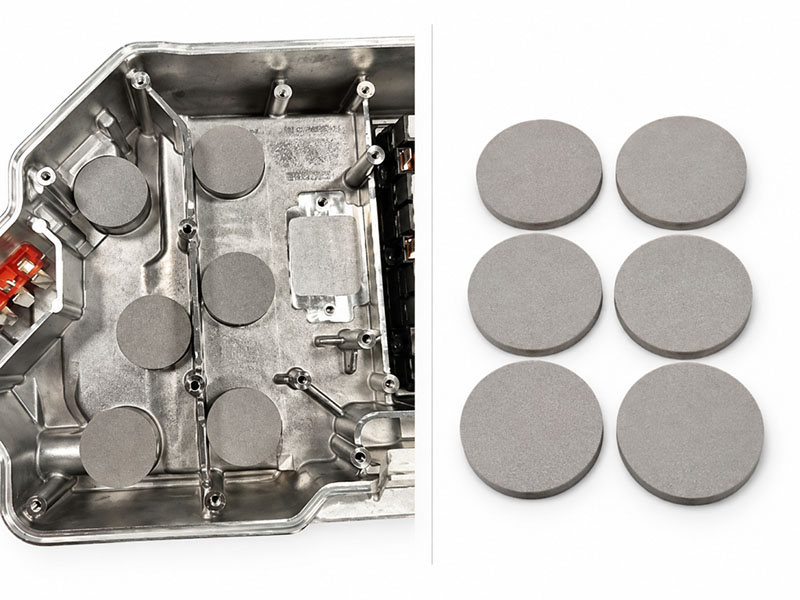

聊选型，入口要落到具体型号上。AP 屏蔽罩相关界面，可以先从 SF600 的应用方向讨论结构匹配；BMS 界面，资料里列的是 SF600D 的方向。型号是沟通的起点，接下来要落实具体硬度、厚度和供货结构——千万别把一个系列的性能范围，默认成系列里每款都具备的能力。这就好比看了全家桶的广告，以为每块炸鸡都是一个味。

需要热学参数做筛选起点的话，SF600G 的数据长这样：

这些数值让询样有了具体对象，但注意：不能直接推定为其他厚度或更低安装压力下的结果。1 mm、30 psi 下的热阻漂亮，不等于你 0.5 mm、低压力工况下也一样能打。

跟供应商要资料时，可以直接把目标甩出来：需要在既定间隙内贴合、满足器件允许载荷、核对相应条件下的热阻。载荷敏感的设计，务必确认具体配方的压力—压缩率资料——硬度只能用来初筛，代替不了装配受力判断。

第三步：通过拆解分析确定测试方案

通过拆解，可以观察屏蔽罩内部结构、屏蔽罩本身，以及散热片与电路板的接触位置。对于堆叠式界面，需要注意一点：不同位置可能会形成串联的热传导路径。如果其中一层未能得到充分压缩，那么即便将另一层更换为导热性能更好的材料，也可能收效甚微。

在选型过程中，应逐层记录间隙大小及导热垫上的压痕，从而找出真正限制温升的那个界面。进行样品对比测试时，需确保以下关键变量保持一致：

· 功率、环境条件及气流状况。

· 紧固方式及测量点位置。

· 组装后的界面厚度、导热垫位置、初始厚度以及批次信息。

当温度达到目标值后，进行拆解检查，评估PCB的翘曲情况、器件所受应力以及接触状态。此外还需谨记：螺丝扭矩相同，并不意味着导热垫所受的压力也相同。扭矩在转化为界面压力之前，会受到摩擦力、紧固路径以及结构刚度的影响，这就像是一段收费重重的传递过程。

以下两种特殊情况应在测试计划中单独列出：

· 对硅敏感的应用需求：针对此类情况，可考虑盛元新材料（品牌：盛恩）的AF系列（无硅导热垫）。需核实项目对挥发物、迁移性及温度限制的具体要求。切勿直接套用硅胶导热垫的结构方案，并寄希望于它能直接适用于非硅材料。

·首轮样品测试：每次仅改变一个变量。应先在同一型号和配置下对比不同厚度的样品，再考虑调整导热等级。将拆解后的压痕照片与温度测试结果进行比对，从而判断性能提升究竟源于更好的贴合度，还是材料本身导热性能的改善。

第四步：将模切加工与供货结构纳入采购考量

盛元新材料（品牌：盛恩）提供的材料规格涵盖了单面或双面粘性、增强层以及定制模切等选项。对于多位置应用设计，应根据器件区域和定位特征，明确导热垫的形状及供货形式。这种方式远比单纯询问每平方米单价，并指望后续问题能自行解决要务实得多。

几项采购基本原则：

1. 任何新增的粘性层或增强层，都会改变界面结构。请验证最终配置，而非仅仅测试原材料样片。

2. 在公平的条件下比较报价：确保各项参数一致，包括材料等级、厚度、公差、尺寸、粘性（或粘合方式）以及包装。同时，务必确认批次可追溯性及变更通知机制。

3. 对于可返工的模块，请在小批量试产中进行实地演练，评估离型膜的处理、材料移除与清理过程，以及材料损耗情况。如果报告中既提到样品表现出色，又提到量产时增加了额外的人工成本，那显然不是您希望看到的结果。

4. 如果目前正在使用竞争对手的产品，请提供其型号、厚度和组装方式。首先核对技术差异，再讨论替换方案的验证及成本问题。

如果你的项目正卡在这几种情况：

· 接触不足，温度降不下来；

· 加厚之后受力蹭蹭涨；

· 换了高导热材料，温度纹丝不动……

可以先整理好这几样东西：间隙范围、接触尺寸、允许载荷。载荷还没定？也没关系，说明器件封装和当前的装配异常就行。选型沟通就是从这些条件出发，一步步收敛到候选型号、厚度和供货配置。

联系盛元新材料时，可以直接申请：当前型号资料 + 目标厚度样片 + 定制模切报价，并确认适用条件下的热阻与压缩数据；已有资料没覆盖的工况，再讨论验证安排。把现用材料和目标温度一起给过来，大家围绕同一个界面说话，效率最高。欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
