碳纤维导热垫片选型：导热系数之外，回弹与压缩同样决定界面表现

20、30、45 W/(m·K)——这三个数字很容易成为采购和研发最先比较的东西。但真实设备里，散热器和器件之间还隔着高度公差、表面接触和载荷限制。某一项导热参数再突出，也得和这些结构条件匹配得上，才谈得上发挥价值。

盛元的观点很明确：导热垫片的价值，应当通过装配后的温度与接触稳定性来判断。导热能力、压缩载荷、回弹需求要放在同一张选型表里看，再决定样品验证方向。碳纤维 CSF 系列的三款产品，恰好提供了三个不同的评估入口：

先明确界面瓶颈，后面的测试才有针对性，也更容易判断高导热材料到底有没有帮上忙。

三款产品关键参数与测试条件

以下参数均来自盛元最新 Datasheet，热阻保留原单位和测试条件。未列数据不作推定，尤其回弹率和最大压缩率，不能在型号之间互相套用。

CSF20-HR：反复压合界面的评估方向

芯片测试、散热模组测试这类场景，压合和卸载是家常便饭。首次装上去能贴合，只是验证的起点，材料经过保持、卸载、再次压合之后，还能不能恢复足够的接触状态，同样影响后续热表现。

CSF20-HR 给出的组合是：20 W/(m·K) 导热系数（D5470）、≥80% 回弹率、Shore 00 45–55 硬度。同时需要传热和形变恢复的项目，这就是值得索样的理由。但注意：回弹率并不直接等于可重复使用次数，一个是形变恢复能力，一个是寿命指标，两码事。

压缩量必须和载荷一起设计

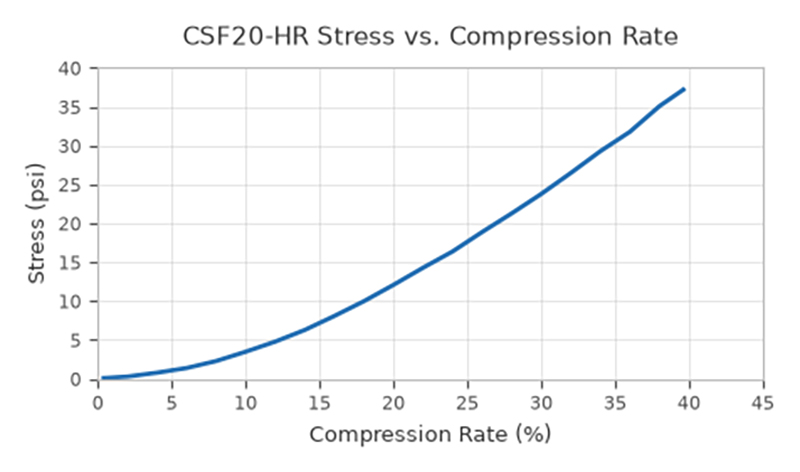

CSF20-HR 的应力—压缩率曲线很能说明问题：横轴压缩率、纵轴应力（psi），随着压缩率增加，所需应力整体上升，而且不是按固定比例涨。所以"材料柔软"四个字代替不了器件承压计算。

还有两条曲线使用须知：图中曲线延伸到约 40% 压缩率，但展示范围 ≠ 最大允许压缩率或推荐装配压缩率；选定厚度后，应向盛元工程师确认对应的测试条件与原始数据。

载荷计算示例：假设均匀接触压力 20 psi，有效面积 20 mm×20 mm，总载荷约 55 N。这个例子只说明"压力 × 面积"共同决定总载荷，不代表 CSF20-HR 的推荐装配压力。

验证建议：固定实际厚度和目标压缩量，记录加载与卸载后的厚度恢复；再按项目需要做压合循环，复测温度或热阻。回弹测试的压缩比例、保持时间、卸载后测量时间，都要和结果一并记录——测试条件不写清，数据就没法复现。

CSF30-HC 与 CSF45：按结构瓶颈选，不按数字大小选

CSF30-HC：高导热和压缩适应性能不能兼得

这款重点回答的问题是：高导热能力能否与装配压缩需求兼顾。产品采用定向排布技术，导热系数 30 W/(m·K)，最大可压缩率标注 30%，可选厚度 0.3–12.0 mm。

同一散热器覆盖多个器件时，高度差和公差很容易造成局部压缩不足、局部载荷过大——CSF30-HC 值得进这类结构的样品清单。但"能压缩 30%"回答不了"需要多大力"：设计前还应取得对应厚度的压力—压缩率曲线，核对器件和 PCB 的允许载荷。

厚度示例：初始厚度 1.0 mm、装配间隙 0.8 mm，几何压缩率就是 20%。这只说明尺寸关系，材料能不能在允许载荷下达到这个压缩状态，仍需验证。最大压缩率也不能当成所有项目的默认设计值。

CSF45：机械条件明确后，再评估高导热的增量价值

CSF45 导热系数 45±4.5 W/(m·K)，硬度 Shore 00 60–70；1 mm、压缩 10%–15% 条件下热阻 0.07±0.02 ℃·in²/W。光模块、芯片测试这类对界面传热要求较高的结构，它提供了值得实测的候选。

与 CSF30-HC 的热阻对照（同厚度、同压缩条件）：

两个提醒：CSF45 硬度范围高于另两款，不能沿用原来的装配压缩量而不检查载荷；也不能仅凭导热系数推算固定的降温幅度——上表承诺不了任意装配条件下的固定改善。工程判断最终要落在同厚度、同载荷、同接触条件的对照测试上。

这也是盛元的推荐原则：先满足装配与接触要求，再比较系统温度。热量要经过材料本体和两侧接触界面，高导热能力只有在有效接触的条件下才能兑现。

索样之前，这些使用边界要先明确

导热方向要可识别。 采用定向排布技术的材料，应确认厚度方向的传热性能、测试方向，以及模切件的安装方向标识。不能仅凭轴向导热四个字，就推定任意安装方向性能相同。

电气与表面状态单独核对。 有绝缘要求的结构要取得相应电气数据；按项目需要确认是否含硅、表面黏性、胶层结构，以及切边或压合后的纤维脱落情况。现有资料没列的性能，不宜作为选型前提。

热阻资料要覆盖实际厚度和压力。 索样时可同步索取不同厚度、不同压力下的热阻数据，并说明测试接触面和方法，判断样品条件与真实装配的接近程度。

回弹、压缩曲线、温度范围各管各的。 这三个指标分别回答不同问题，不能相互替代。适不适合反复拆装、温度循环或长期受压，要通过对应试验确认。

说明：芯片测试、散热模组测试、光模块及 5G RRU 为 Datasheet 列出的应用方向；交换机为宣传图提出的方向。表内建议不代表具体平台已通过验证。

CSF 系列三款材料提供了不同的性能组合：CSF20-HR 关注回弹需求，CSF30-HC 兼顾导热与压缩适应性，CSF45 提供更高导热能力的评估选项。把测试条件与产品参数一起交给工程师，每一次索样才更接近实际项目决策。欢迎携带实际结构与盛元新材料沟通型号、厚度和样品方案，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
