电动汽车控制器散热方案怎么选？从材料到系统全解析

电动汽车的性能越来越强，功率密度持续攀升，控制器的发热问题也日益突出。IGBT、SiC模块在高压大电流下工作，热量如果不能及时导出，轻则降功率限流，重则烧毁模块，导致车辆趴窝。一套靠谱的散热方案，直接决定了控制器的可靠性和整车寿命。本文从热界面材料、散热器结构、灌封保护到液冷系统，完整梳理电动汽车控制器散热的关键技术与选型要点。

一、热界面材料（TIM）：打通导热第一关

芯片与散热器之间的微观空隙是热量的“拦路虎”。热界面材料的作用就是填充这些空隙，降低接触热阻。常见的选择有三类：

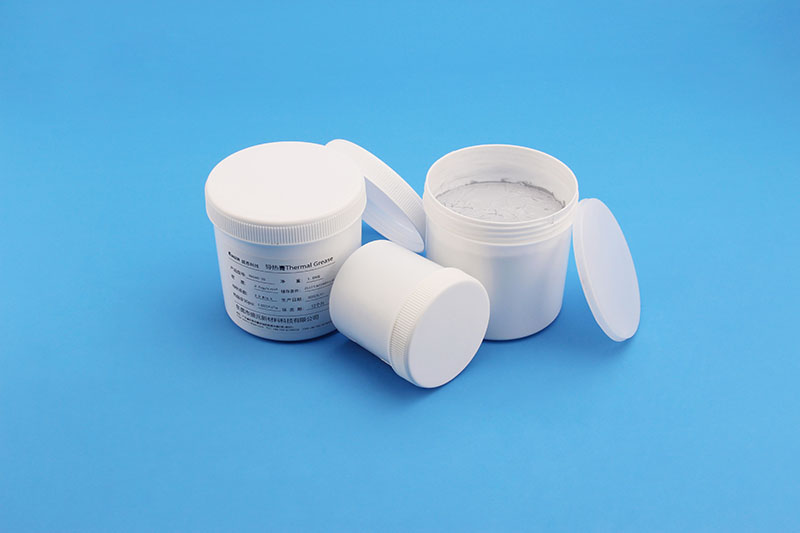

  · 导热硅脂：膏状，可涂得很薄（<0.1mm），热阻低，适合表面平整、压力均匀的场合。缺点是在长期热循环和振动中可能出现“泵出”或干涸。适用于精密装配的控制器。

  · 导热垫片：固态片材，厚度0.5–3mm，可模切成型。优点是不流动、抗振动、安装简单，能吸收装配公差。适合不平整表面或批量生产。

  · 相变材料：室温固态，受热后软化填充微隙，兼具垫片的易用性和硅脂的低热阻，且不易泵出。在车载振动环境下表现出色。

对于电动汽车控制器，尤其是使用SiC模块的高功率平台，相变材料或高性能导热垫片往往是更稳妥的选择。东莞市盛元新材料科技有限公司提供适用于车载环境的导热硅脂、导热垫片和相变材料，经过热循环和振动测试，可有效降低芯片结温。

二、散热器与均温设计：把热量散出去

导热材料把热量从芯片引出来，还需要散热器把热量最终排到环境中。

  · 铝合金散热器（风冷）：通过挤出或铲齿工艺制成翅片，增大表面积，配合风扇强制对流。成本低、结构简单，适用于中小功率控制器。设计时注意翅片方向和风道匹配，避免热风回流。

  · 铜板或石墨复合板：铜导热快但重；石墨复合材料轻、面内导热优异，适合对重量敏感的场合。

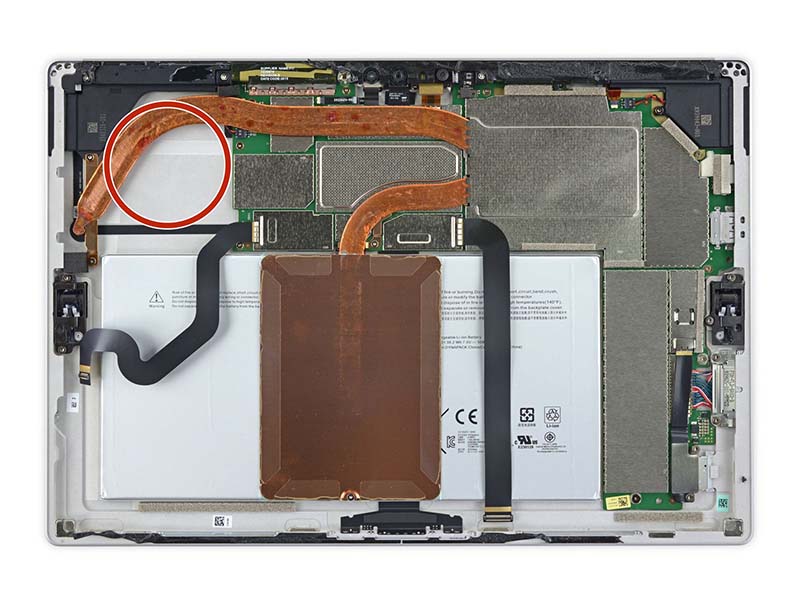

  · 热管/均温板：利用相变原理，将局部热点快速横向扩散，再传给散热翅片或液冷板。特别适合功率密度高、空间紧凑的控制器。

对于200kW以上的大功率控制器，单纯风冷往往力不从心，需引入液冷。

三、液冷系统：高功率控制器的必选项

液冷通过泵驱动冷却液流经冷板，带走热量，散热效率远高于风冷。典型液冷方案包括：

  · 冷板：通常为铝合金或铜制，内部有流道。设计时需优化流道形状，减小压降，提高换热均匀性。

  · 冷却液：常用乙二醇-水混合液（防冻液），兼顾成本与性能。对高压绝缘要求高的系统，可选择硅油或氟化液等介电冷却液，直接接触带电部件而不短路。

  · 热交换器：将冷却液热量排到车外环境。

液冷系统需注意冷却液与密封材料、灌封胶的兼容性，避免腐蚀或溶胀。盛元新材料可配合客户定制冷板界面材料及灌封方案，确保长期可靠性。

四、灌封与绝缘保护：不止散热，更要安全

控制器内部电路板、功率模块需要防尘、防水、抗振，同时还要辅助散热。灌封材料的选择至关重要：

· 环氧树脂：硬度高、强度大、防水好，但刚性强，热应力下可能损伤焊点。适合结构强度要求高的部位。

· 硅胶凝胶：柔软、弹性好，能吸收热膨胀和振动，保护键合线，易于返修。适合功率模块的局部灌封。

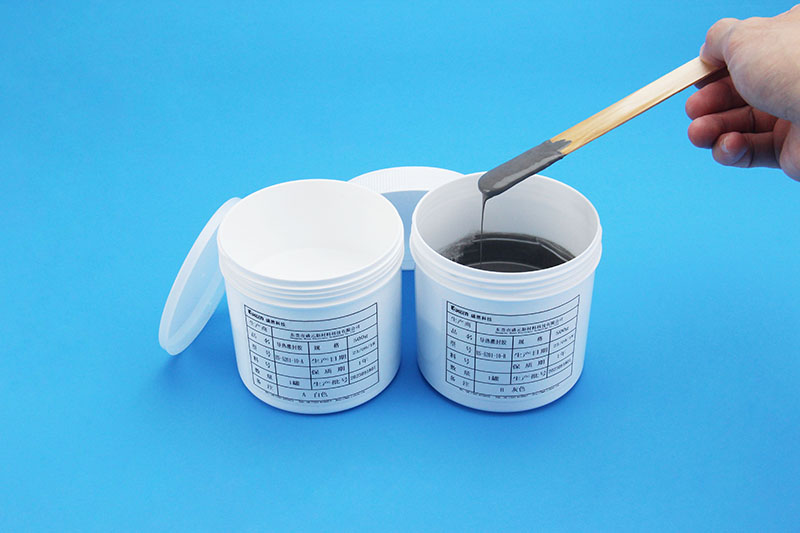

· 导热灌封胶：在树脂或硅胶中添加陶瓷填料，既能保护又能导热，帮助热量从电路板传递到外壳。

高压安全方面，PTFE薄膜、硅胶弹性体等绝缘材料用于母线排、模块边缘的隔离，防止爬电和击穿。

五、系统集成与选型建议

一套完整的电动汽车控制器散热方案，需要从芯片到环境全路径优化：

1. 根据功率等级选择冷却方式：小功率（<30kW）可风冷；中高功率（30–150kW）风冷加均温板；大功率（>150kW）推荐液冷。

2. 匹配热界面材料与装配工艺：平整度好、压力可控用导热硅脂；公差大或振动剧烈用导热垫片/相变材料。

3. 灌封与绝缘一体化设计：兼顾防护、散热和安全间距。

4. 验证与测试：要求供应商提供热循环、振动、绝缘电阻等测试报告。

东莞市盛元新材料科技有限公司专注于电动汽车控制器散热材料的研发与生产，产品线覆盖导热硅脂、导热垫片、相变材料、导热灌封胶及绝缘薄膜，可根据客户工况推荐最优组合，并提供样品验证支持。
