超薄导热绝缘膜：为高密度电子设备破解散热与绝缘两难困境

在电子产品越做越薄、功率密度越跑越高的今天，散热与绝缘之间的矛盾日益突出。传统的导热垫片虽然有效，但在毫米级甚至亚毫米级的紧凑空间里往往“太厚、太软、热阻偏大”；而普通的绝缘薄膜又缺乏足够的导热能力，热量积聚在芯片周围，导致性能降频、寿命缩短。超薄导热绝缘膜正是为解决这一矛盾而生的新型热界面材料——它在数十微米的厚度内，同时实现了高效导热和可靠绝缘，为智能手机、电动汽车、LED照明和电源模块等领域提供了更优的热管理方案。

一、什么是超薄导热绝缘膜？

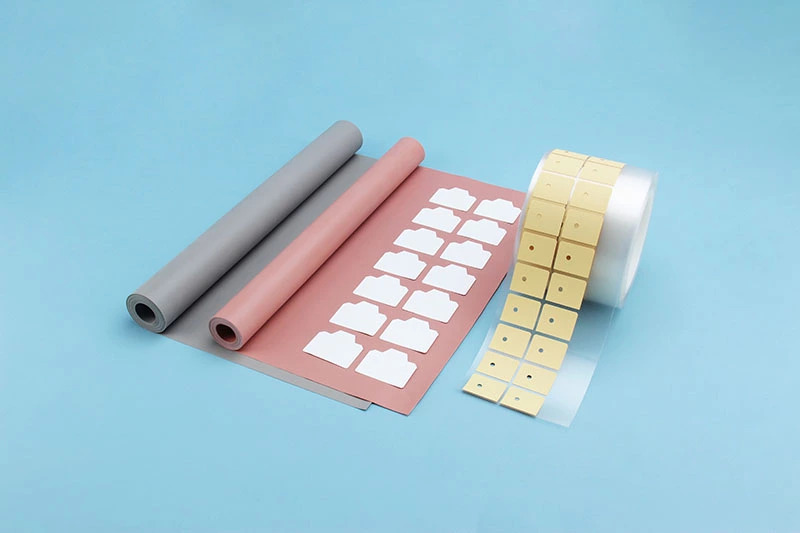

顾名思义，超薄导热绝缘膜是一种厚度通常在20–100微米（μm）之间、兼具导热和电绝缘功能的薄膜材料。它不像导热垫片那样需要较大的压缩空间，也不像导热硅脂那样存在泵出和干涸的风险。其典型结构由聚合物基体（如聚酰亚胺、环氧树脂或硅胶）和高导热陶瓷填料（如氮化硼、氮化铝）复合而成，通过精密涂布、压延和固化工艺制成连续卷材。

与普通绝缘薄膜相比，它的导热系数可达1–5 W/m·K甚至更高（以氮化硼填充为例）；与普通导热垫片相比，它的厚度仅为垫片的十分之一甚至更薄，从而大幅降低了热阻。这种“薄而导、薄而绝缘”的特性，使其成为高密度PCB、金属基板、芯片封装等场景的理想选择。

二、导热与绝缘的平衡：填料与基体的协同作用

超薄导热绝缘膜的性能核心在于填料的选择与分散。常见的填料体系包括：

  · 氮化硼（BN）：本征导热系数200–400 W/m·K，且电绝缘性极佳，适合需要高介电强度的柔性薄膜。

  · 氮化铝（AlN）：导热系数更高（140–320 W/m·K），适合高功率模块，但对湿度敏感，通常需要与树脂复合使用。

  · 混合填料（BN+AlN）：综合两者优点，实现导热与绝缘的平衡。

基体材料则决定了薄膜的柔韧性和加工性。聚酰亚胺（PI）耐高温、尺寸稳定，适合需过回流焊的场合；环氧树脂刚性较好，适合金属基板层压；硅胶柔性优异，适合曲面贴合。通过优化填料比例和分散工艺，可以在保证绝缘的前提下形成连续的导热网络，使热量快速横向扩散或垂直传导。

三、超薄导热绝缘膜的核心优势

1. 显著降低热阻，消除热点

由于厚度极薄（可低至20–30μm），超薄导热绝缘膜的本体热阻远低于普通垫片。在JEDEC标准测试中，采用该薄膜的IGBT模块热点温度较使用普通垫片时降低30% 以上，峰值结温下降近40°C。这意味着芯片可以在更低的温度下运行，降频概率大幅减少，系统可靠性显著提升。

2. 优异的电绝缘性能

尽管厚度很薄，超薄导热绝缘膜仍能保持较高的介电强度（通常6–8 kV/mm），足以应对400V、800V等高压系统的隔离要求。其体积电阻率高，漏电流小，能有效防止爬电和击穿，保障功率器件与散热器之间的电气安全。

3. 极佳的柔韧性与贴合性

薄膜可以卷绕供应，也可模切成特定形状。在装配时，它能紧密贴合芯片表面和不平整的散热器，填充微观空隙，降低接触热阻。同时，其柔韧性使其能够适应热循环引起的膨胀收缩，不易开裂或分层。

4. 薄型化设计释放空间

对于智能手机、可穿戴设备、超薄笔记本等空间极度受限的产品，超薄导热绝缘膜几乎不占用额外高度，可以直接贴在芯片表面，再与均温板或中框接触。这种“零厚度”的散热方案，为整机设计留出了宝贵空间。

四、典型应用场景

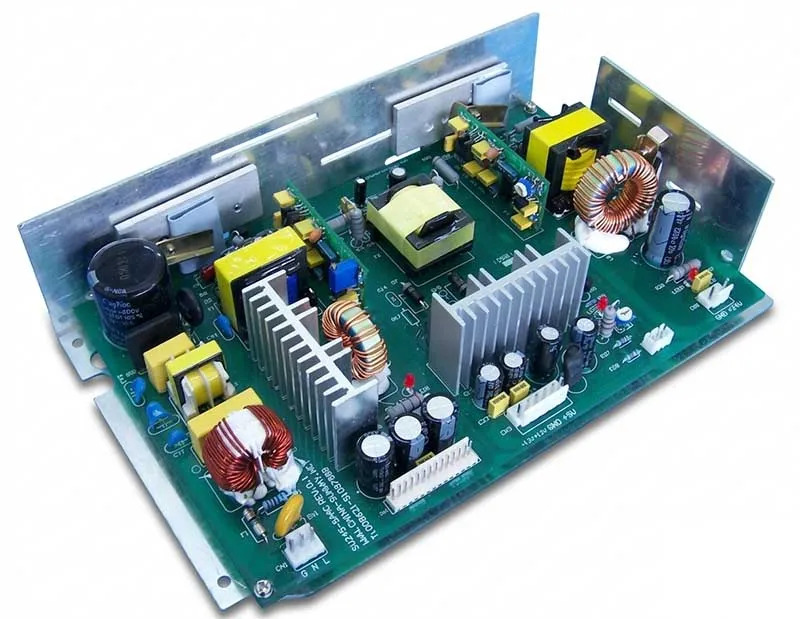

  · 电源模块与IGBT：用于芯片与散热基板之间，替代导热硅脂，避免泵出和干涸，长期可靠性更高。

  · 金属芯PCB（MCPCB）：在铝基板上覆合超薄导热绝缘膜，实现电路层与金属基板的导热与绝缘一体化。

  · 电池组电芯隔离：用于方形或软包电池之间，既传导热量又防止短路，提升电池包热均匀性。

  · LED照明模组：在COB光源与散热外壳之间贴覆，降低热阻，延缓光衰。

  · 半导体封装：作为芯片背面与散热盖之间的薄层界面，优化热传导路径。

五、选型与使用建议

选型时需综合考虑以下因素：

  1. 导热系数：根据发热功率和允许温升，确定所需数值。一般1–2 W/m·K即可满足多数中低功率场景，高功率模块可能需要2–3 W/m·K以上。

  2. 厚度：在保证绝缘的前提下尽可能薄。通常20–50μm适用于平整表面；50–100μm可适应轻微公差。

  3. 介电强度：确保≥2倍工作电压的安全裕度。

  4. 贴合工艺：卷料适合自动化层压；模切片适合手工或半自动贴装。部分产品带压敏胶，方便定位。

  5. 认证与合规：要求供应商提供RoHS、REACH、UL等检测报告，以及热循环老化测试数据。

东莞市盛元新材料科技有限公司长期专注于导热界面材料的研发与制造，其超薄导热绝缘膜系列采用氮化硼/氮化铝复合填料体系，厚度覆盖20–150μm，导热系数最高可达3.0 W/m·K，介电强度>6 kV/mm。产品支持模切、背胶、卷料等多种形态，已批量应用于电源模块、新能源汽车电池包和LED照明领域。公司可配合客户进行热仿真和样品验证，提供一站式散热解决方案。
