高功率激光器导热垫片选型指南

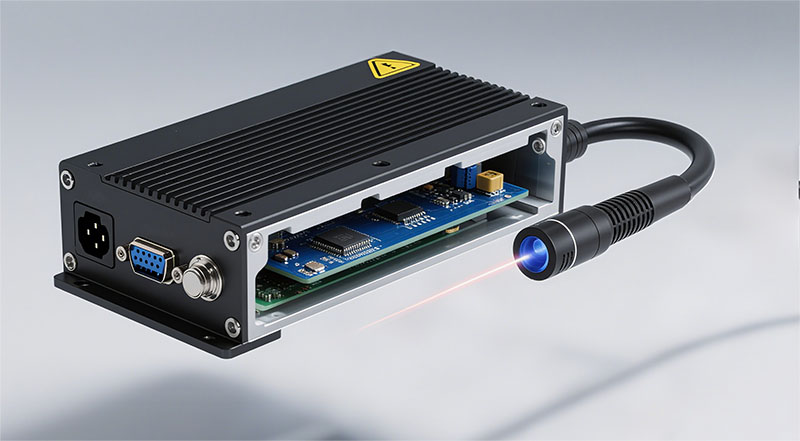

在高功率激光器系统中，热管理是决定设备稳定性、光束质量和寿命的关键环节。激光二极管、增益介质、驱动电路等核心部件在连续或脉冲工作时产生大量热量，若不能及时导出，轻则输出功率下降、波长漂移，重则烧毁芯片、造成整机报废。而连接发热元件与散热器的导热垫片，正是这道热路径上的“咽喉要道”。

为什么高功率激光器需要专用导热垫片？

与普通电子设备不同，高功率激光器对散热有几个特殊要求：

  · 热流密度极高：激光二极管芯片尺寸小，功率可达几十瓦甚至上百瓦，热流密度远超CPU等常规器件。

  · 温度敏感性极强：激光器的输出波长、效率与结温密切相关，每升高1°C都可能影响光谱纯度。

  · 长期稳定性要求苛刻：工业激光器往往连续运行数小时甚至24小时不间断，导热材料必须耐受反复热循环而不失效。

  · 电气绝缘不可忽视：驱动电路和激光二极管附近存在高压，导热垫片需同时提供可靠的电气隔离。

普通导热硅脂在高温下可能干涸、泵出，导致接触失效；而设计得当的导热垫片因其固态、抗振、易安装、性能稳定等优势，正成为高功率激光器热管理的优选方案。

导热垫片如何提升激光器散热效率？

导热垫片的核心作用就是降低发热元件与散热器之间的接触热阻。实际接触面存在大量微观空隙，空气的热导率极低（约0.026 W/m·K），严重阻碍热流。导热垫片利用其柔韧性填充这些空隙，形成连续导热通路。

研究表明，使用合适的导热垫片，可将激光二极管与散热器之间的热阻降低30%–40%，直接带来结温下降、输出稳定和寿命延长。

不同材料的导热垫片表现各异：

  · 硅胶基垫片（导热系数1–15 W/m·K）：柔性好、绝缘，适合中等功率激光器。

  · 石墨烯复合垫片（导热系数75–90 W/m·K）：面内导热极佳，适合需要横向均温的场合。

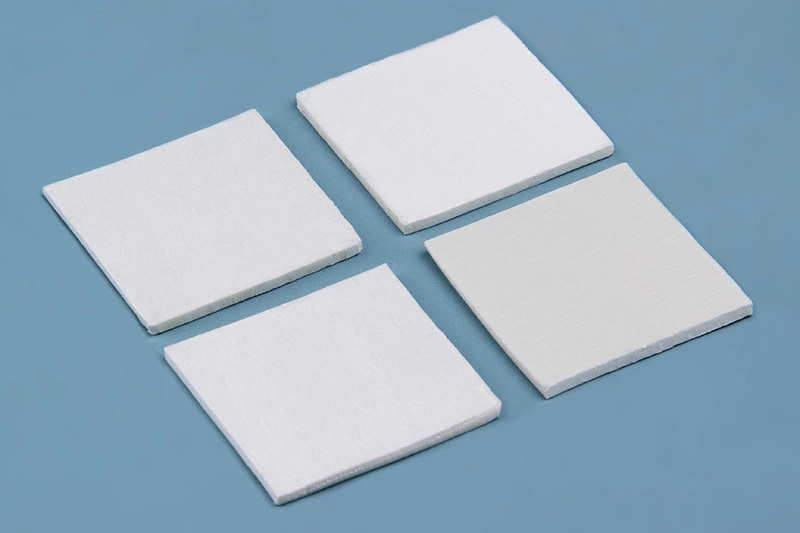

  · 陶瓷填充氮化硼垫片（导热系数15–20 W/m·K）：兼具导热与绝缘，平衡性能。

应对热循环与振动：复合垫片的粘附可靠性

高功率激光器在工作时反复开关机，温度在室温与高温之间循环。这种热循环会引起材料膨胀收缩，若导热垫片与散热器之间的粘接力不足，就可能出现分层、移位，甚至完全脱离接触。

优质复合垫片通过三层结构解决这一问题：

  · 弹性芯层（硅胶基体）：保持可压缩性，适应公差。

  · 增强相（陶瓷填料）：抵抗开裂，稳定厚度。

  · 表面处理：提高与金属散热器的粘附力，降低分层风险。

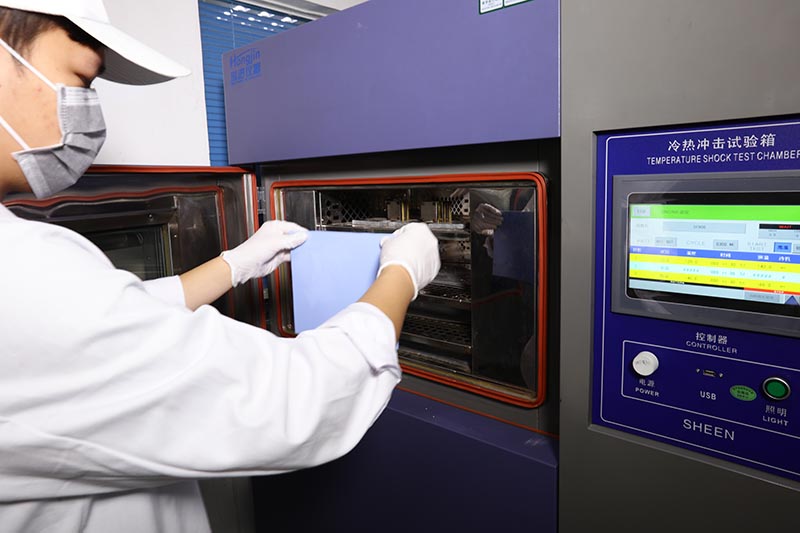

在−40°C到125°C的冷热冲击测试中，合格的激光器导热垫片应能保持位置和导热性能不变，这是激光器长期可靠运行的基础。

光学模块的贴合难题：相变薄膜的优势

紧凑型激光光学模块内部空间有限，不同元件的高度公差导致装配间隙不一致。传统的固态垫片可能在某些区域接触不充分，留下空气隙。

相变材料（PCM）薄膜提供了一种智能解决方案：室温下为固态片材，方便贴装；当激光器达到工作温度（通常45–60°C）时，材料软化，像导热硅脂一样流动，完美填充微隙，形成极低热阻的界面。而且它不会像硅脂那样泵出，长期稳定性更好。对于高精度光学模块，相变薄膜是理想的热界面材料。

电气绝缘：高介电强度确保安全

高功率激光器的驱动电源往往涉及数百伏甚至更高的电压。导热垫片不仅需要导热，还必须提供可靠的电气绝缘，防止电流泄漏到散热器或外壳。

选型时重点关注：

  · 介电强度（kV/mm）：越高越耐压。

  · 体积电阻率（Ω·cm）：越高漏电越小。

  · 击穿电压裕量：至少为工作电压的2倍。

陶瓷填充硅胶垫片在导热和绝缘之间取得了良好平衡，适合激光器内部功率电子与光学器件的混合集成。

导热垫片 vs 导热硅脂：为什么垫片更适合激光器？

对于高功率激光器这种连续运行、难以频繁维护的设备，固态导热垫片显然更具优势。

选型要点与实战建议

综合以上分析，为高功率激光器选择导热垫片时，建议按以下步骤进行：

  1. 确定热源功率与允许温升：计算所需导热系数下限。

  2. 测量安装间隙与公差：选择垫片厚度略大于最大间隙，确保压缩率在20%–40%之间。

  3. 评估工作温度范围与热循环次数：要求供应商提供−40°C~125°C热循环老化测试数据。

  4. 确认电气绝缘要求：根据激光器内部电压等级，选择足够介电强度的材料。

  5. 考虑装配工艺：大批量生产优选模切垫片，小批量可选用卷料裁切。

  6. 验证可靠性：上机实测温度分布，确认热点消除效果。

东莞市盛元新材料科技有限公司是专业从事导热界面材料研发与生产的企业，其高功率激光器专用导热垫片系列涵盖硅胶基、石墨复合、相变薄膜等多种类型，可根据客户激光器功率、封装结构和散热需求提供定制化方案，并可提供热循环、介电强度等完整测试报告，助力激光器制造商提升产品可靠性。

东莞市盛元新材料科技有限公司诚邀新老客户选购我公司产品，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13728841790（刘女士），期待您的来电！本文出自东莞市盛元新材料科技有限公司，转载请注明出处！
