​1.6T光模块散热：破解热密度困局的关键挑战

光模块的速率演进从未减速。从400G到800G再到1.6T，传输速率翻倍的同时，模块功耗也在同步攀升。当前1.6T OSFP/QSFP-DD光模块的典型功耗已达18~22W，DSP芯片和硅光引擎的热流密度持续升高，而模块的封装尺寸并没有变，但是内部要塞进更多通道和更复杂的信号处理电路。

这就构成了1.6T光模块热管理的核心矛盾：功率在涨，空间没变，热量只能往更小的面积上集中。在这个矛盾下，如何让热量从DSP芯片和硅光器件高效传导到模块外壳，同时不占用宝贵的内部空间、不影响高频信号完整性，这是每个1.6T光模块热设计工程师都在面对的问题。

东莞市盛元新材料科技有限公司（品牌：盛恩）在高速光模块热管理领域积累了从材料选型到系统验证的完整经验，产品涵盖石墨烯导热垫片、相变材料和导热凝胶等品类，已服务于多家数据中心交换机与光模块制造商。

一、1.6T光模块的散热挑战：为什么比800G更难？

1.6T光模块的散热挑战比800G更苛刻，主要体现在三个层面。

功耗更高：DSP芯片的制程工艺虽然不断进步，但1.6T的数据处理量是800G的两倍，DSP的发热量仍占模块总功耗的大部分。

空间更紧：OSFP/QSFP-DD封装的外形尺寸没有变，内部要容纳更多通道和更复杂的信号处理电路，留给导热垫片的厚度空间被进一步压缩。

热源更集中：DSP芯片和硅光引擎紧挨着，热量在两个热源之间相互加热，局部热流密度比800G模块高出许多。

在800G模块中还能勉强应付的导热方案，到了1.6T可能已经不够用了——不是因为材料变了，而是因为热量更集中、空间更紧张、公差更苛刻。

二、散热方案选择：四种方法的适用场景

1.6T光模块的散热方案选择，取决于热流密度、可用空间和机柜环境。

微通道热沉在紧凑空间内通过密集的微通道增加换热面积，适合DSP芯片局部热流密度高的场景。但微通道加工精度要求高，流体压降大，需要配合泵驱动。

铜均温板利用内部工质的相变循环，把点状热源的热量在二维平面上瞬间铺平，等效导热系数远超铜本身，适合处理集中在DSP芯片上的热量。但制造复杂度高、对安装方向敏感。

针状铜鳍片通过增加散热面积和优化气流路径实现被动散热，无运动部件、零功耗、可靠性高，适合功耗中等、有一定气流的场景。但当模块功耗超过15W时，单纯的被动散热可能不够。

液冷冷板把冷却液直接送到模块附近，散热密度最高，适合超高密度机架。但需要泵、管路和冷却液分配单元，系统复杂度和维护成本显著增加。

三、关键界面材料选型

1.6T光模块内部空间极其有限，界面材料的选择直接影响热量能否从芯片有效传递到外壳。

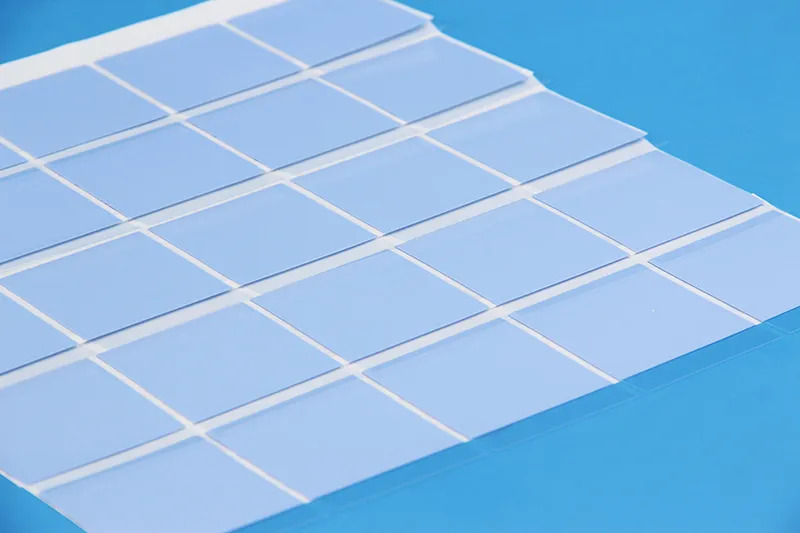

东莞市盛元新材料科技有限公司（品牌：盛恩）导热相变材料

导热相变材料在常温下是固态，便于贴装；达到相变温度后软化润湿界面，冷却后重新凝固——抗泵出、不干涸。在1.6T光模块这种需要长期稳定运行的场景中优势明显。选型时需关注其在反复热循环后的形变累积和厚度损失。

导热膏能实现极低的界面热阻，适合DSP芯片与外壳之间的紧密界面。但在1.6T模块的长期高温运行中，膏体泵出风险更高，需严格控制涂抹量和均匀性。若通过优化设计可将膏体挤出控制在可接受范围内，仍可作为一种低热阻的临时界面方案。

导热填隙材料对机械公差容忍度高，适合模块内部存在较大间隙变化的场景。但热阻高于相变材料和导热膏，在有限空间内需权衡热阻与工艺宽容度。

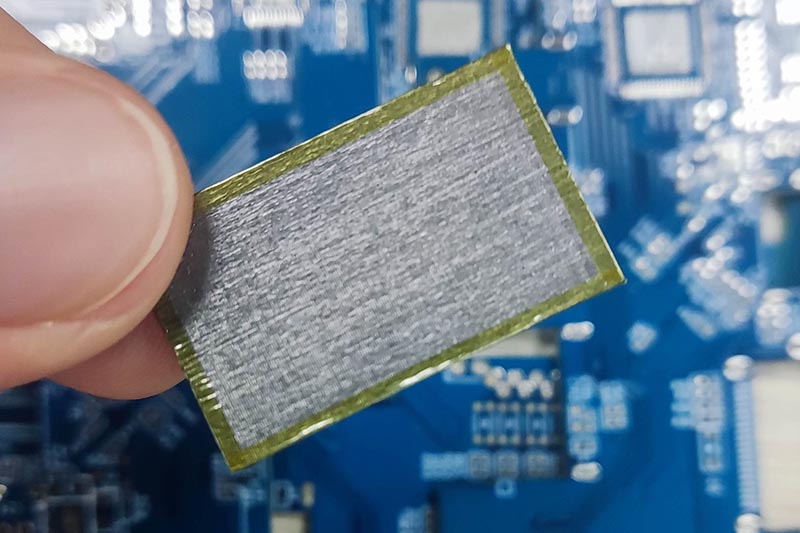

东莞市盛元新材料科技有限公司（品牌：盛恩）垂直取向石墨烯导热垫片带边缘密封

石墨片面内导热系数极高（>1500 W/m·K），能把DSP芯片中心的热量快速横向铺开。但石墨片是导电的，如果接触到模块内的裸露导体，可能引发短路。须用于非带电表面，或在带电导体附近指定边缘密封或覆膜层压的绝缘型号。东莞市盛元新材料科技有限公司（品牌：盛恩）提供垂直取向石墨烯导热垫片，导热系数高达90 W/m·K，增加边缘密封工艺，目前性能稳定并实现量产。

四、热设计验证：从材料数据到系统实效

材料规格书上的导热系数只是起点，真实散热效果需通过系统级验证,验证方法通常包括红外热成像、热阻测试和长期老化测试。东莞市盛元新材料科技有限公司（品牌：盛恩）可提供关于导热界面材料性能验证和可靠性测试报告。

红外热成像是发现“隐藏”热点的最直观工具。在模块工作状态下，热成像能显示整个模块表面的温度分布是否均匀。如果在相同功耗下，某个区域的温度明显高于周围，往往意味着该处的热界面已经出现了问题——接触不良、材料退化或压力不均。

热阻测试按ASTM D5470标准进行，测量的是界面材料在实际装配条件下的热阻。这个测试更接近1.6T光模块的真实工况——不是材料本身的导热系数，而是“装上去之后能导多少热”。

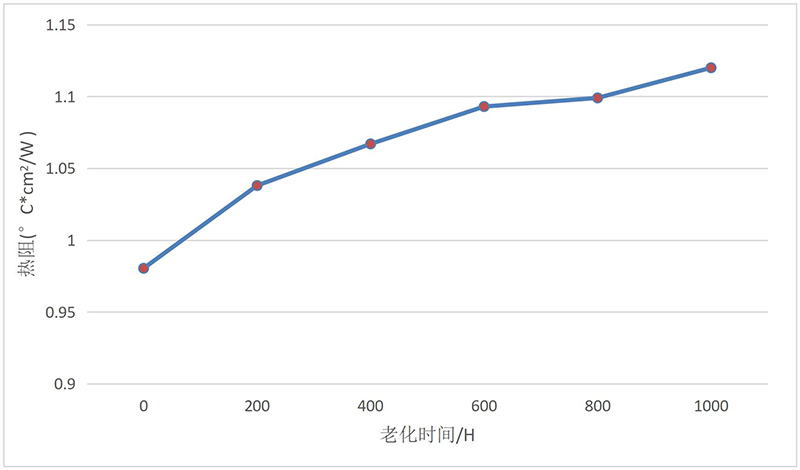

长期老化验证判断的是垫片在1000小时双85或1000次温度循环后的性能衰减。1.6T光模块的设计寿命通常5~7年，老化测试是评估材料能否撑到那么久的唯一方法。下图为东莞市盛元新材料科技有限公司（品牌：盛恩）氮化硼导热垫片老化测试曲线参考图。

氮化硼导热垫片老化性能测试参考

1.6T光模块的散热设计，本质上是在不变的空间里管理越来越集中的热量。基板、界面材料、散热路径，每一层都在承受更高的热流密度，任何一层的短板都会在长期运行中被放大。当速率从800G走向1.6T、从1.6T走向3.2T，散热方案的选择正在从工程细节演变为产品可行性的前提条件。

东莞市盛元新材料科技有限公司（品牌：盛恩）在高速光模块热管理领域积累了从材料选型到系统验证的完整经验，产品涵盖石墨烯导热垫片、氮化硼导热垫片、相变材料和导热凝胶等品类，并提供边缘密封/覆膜绝缘型号，已服务于多家数据中心交换机与光模块制造商。如果您正在为1.6T或更高速率光模块的散热方案进行技术评估，欢迎联系盛元科技获取产品资料与支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
