OSFP/QSFP-DD 光模块导热垫片选型

在OSFP和QSFP-DD光模块的散热设计中，导热垫片的选型常被简化为一个数字游戏：导热系数越高越好。但实际装配中，热量需要通过一个充满公差、间隙和接触压力的真实界面。

垫片的厚度公差、压缩率、邵氏硬度、热阻抗，每一项都可能决定模块最终能不能稳住温度，如果单看 W/m·K 这个数字基本等于刻舟求剑。批量采购时更要考虑批次一致性、合规性、可追溯性，这些在样品阶段常被一笔带过，到了量产反而成了最大的雷区。

东莞市盛元新材料科技有限公司（品牌：盛恩）在光模块导热垫片这条线上从材料选型到批量交付都摸过一遍，产品已进入多家数据中心交换机和光模块厂商的供应链。

选型的核心：找最匹配的，不是找最贵的

光模块导热垫片的选型，绕不开五个维度的综合考量。热性能看的是材料在目标厚度和装配压力下的界面热阻，而不是材料自己的导热系数。ASTM D5470 标准测出来的热阻值，比 W/m·K 那个数字更能反映真实工况，同一款垫片，在 20% 压缩率和 30% 压缩率下表现可能差出不少，而模块的装配压力基本由外壳结构决定，可调空间不大。

机械匹配这一关也很现实。OSFP/QSFP-DD 模块的外壳和 DSP 芯片之间，因制造公差会有个体差异。垫片厚度要能覆盖最大间隙，硬度又得在有限压力下充分形变。厚度不够，接触就出问题；厚度过头，芯片被压坏或者外壳卡扣合不严。

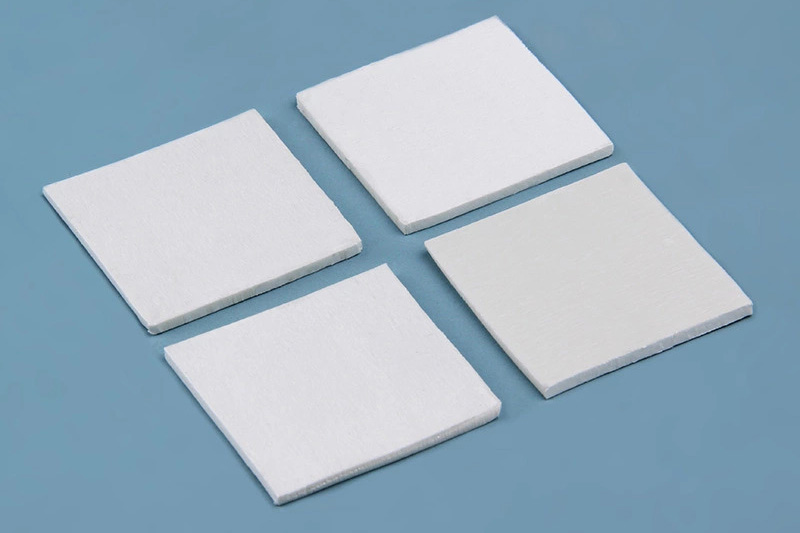

东莞市盛元新材料科技有限公司（品牌：盛恩）氮化硼导热垫片

电气安全也不能省。光模块内部既有高速信号线路又有电源引脚，垫片要是贴到裸露导体上，分分钟就是短路或者信号完整性问题。氮化硼填充的垫片可以同时兼顾导热和绝缘，特别适合模块内部空间紧凑、高低压区域交错的场景。

合规性这一项，对数据中心光模块来说不是加分项，而是入场券，RoHS、REACH、UL94 V-0、无卤素，缺一张都不行。

批次一致性则是量产阶段的硬要求。光模块厂商动辄以万为单位采购，批次之间厚度、硬度、导热系数任何一个维度飘了，都会影响产线良率和最终产品的散热一致性。供应商能拿出统计过程控制（SPC）报告和批次可追溯记录，是批量采购的标配要求。

四个绕不开的关键参数

导热系数和热阻抗之间，要做取舍。理论上 W/m·K 越高越好，但前提是垫片在真实装配中能充分压实。模块只能提供 30psi 左右夹紧力的情况下，一颗 8 W/m·K 的硬垫片，实际散热效果很可能比一颗 4 W/m·K 的软垫片还差，硬垫片压不实，界面残留的空气间隙反而把热阻拉上去了。模块级评估时，一定要用和实际装配一致的厚度和压力条件做热阻测试。

厚度和压缩率的匹配，是门手艺活。光模块导热垫片不是越薄越好，而是和间隙最匹配才是最好。垫片太薄，接触不充分，界面气隙残留；垫片太厚，过度压缩可能损伤芯片或导致外壳变形。通常建议把压缩率控制在 20%~40% 之间，既能保证充分接触，又不会产生过大的装配应力。

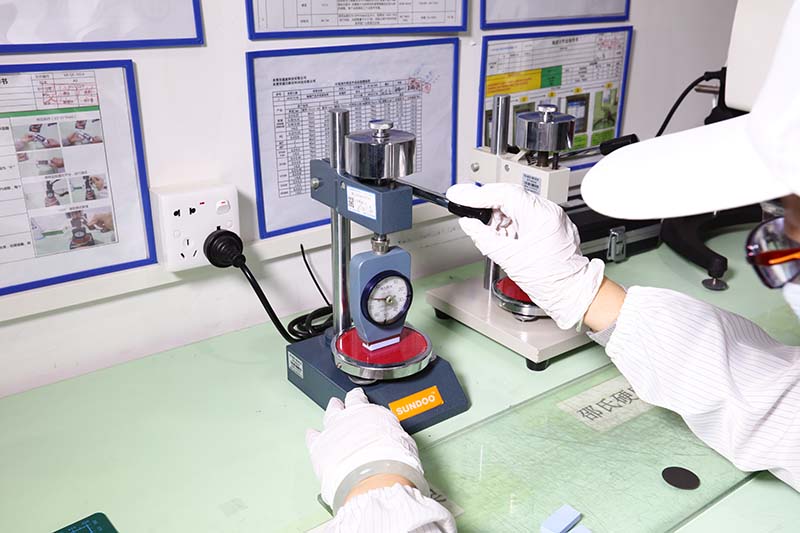

东莞市盛元新材料科技有限公司导热垫片硬度测试

硬度和贴合性要找平衡。硬度（Shore 00 或 Shore A）决定了垫片在低压下能不能充分形变。光模块的装配压力通常不高，建议选硬度偏低一些的垫片以确保贴合。硬度偏低，贴合好但厚度稳定性可能受影响；硬度偏高，形变不足，接触不充分。

长期可靠性必须验证。光模块的设计寿命普遍在 5~7 年，期间基本无法停机维护。垫片得在长期热循环和机械应力下保持性能稳定。建议向供应商索取以下验证数据：1000 次温度循环（-40°C~85°C）后的热阻变化、油渗测试（高温老化后垫片边缘是否析出硅油）、压缩永久变形（长期受压后的厚度恢复率）。

通过这四个步骤把选型走稳

第一步：把热需求算清楚。OSFP 或 QSFP-DD 模块的 DSP 芯片功耗是多少？模块外壳和芯片之间的间隙是多少？模块的散热路径是怎样的？把这些问题答完，选型才有了起点。

第二步：把机械尺寸对上。根据模块的装配公差选垫片厚度和硬度，建议用压力感应纸或薄膜测一下实际接触压力分布，确认垫片在整个芯片表面都能提供均匀接触，而不是只压住了中间一块。

第三步：把合规性验实。确认供应商的垫片满足 RoHS、REACH、UL94 V-0 和无卤素要求，要的是第三方检测报告，不只是供应商自己声明。涉及光模块这种对杂质敏感的应用，自声明基本只能当参考。

第四步：把批次一致性评估到位。要求供应商提供首件检验报告和批次可追溯记录，确认他们的模切精度能不能满足光模块的尺寸公差。模切边缘的毛刺或者尺寸偏差，都可能在装配时造成干涉。

几个常见误区值得拎出来说

只看导热系数，忽视热阻抗。导热系数是材料自身的属性，热阻抗是装上去之后才有的表现。同一材料在不同厚度和压力下，热阻抗可能差出数倍。把这两件事混着谈，是最容易跑偏的。

忽视批次一致性。样品测试合格，不等于批量交付合格。光模块厂商应该要求供应商提供每批次的统计过程控制（SPC）报告，把批次间的关键参数一致性管起来。

忽视油渗风险。部分含硅垫片在长期高温下会析出硅油，光模块这种密封紧凑的环境里，硅油一旦迁移到光纤接口或光路上，信号完整性就难保了。这也是为什么越来越多客户在规格里点名无硅导热垫片。

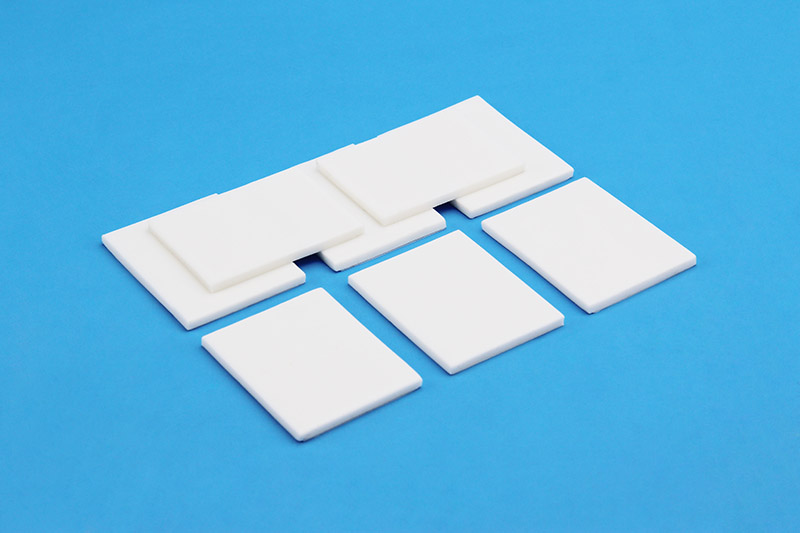

东莞市盛元新材料科技有限公司（品牌：盛恩）无硅导热垫片

忽视模切精度。光模块内部空间寸土寸金，垫片尺寸偏差大了可能盖不全，也可能装配干涉。模切精度要跟模块的装配公差匹配，不能拿通用规格凑合。

选型决策框架

OSFP/QSFP-DD 光模块的导热垫片选型，考验的不是找到导热系数最高的材料，而是找到厚度匹配、硬度合适、热阻满足要求、长期可靠、批次一致的那一款。在批量采购的逻辑里，一致性比极限性能重要，长期稳定性比初始数据关键。样品上能跑通的东西，量产上未必能稳；规格书上的漂亮数字，得在真实装配条件下复测一遍才算数。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供适用于 OSFP/QSFP-DD 光模块的导热垫片产品，厚度可定制，支持模切加工与批量供应，配套提供 ASTM D5470 热阻测试报告与批次可追溯记录。如果您正在为光模块的导热垫片选型做技术评估，欢迎联系盛恩科技索取产品资料和工程支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
