光模块导热垫片：工程师视角的选型指南

光模块的速率越来越高，封装却越来越小，这是每一个工程师都知道并且不得不面对的问题。在光模块散热路径上，导热界面材料是连接芯片和外壳的关键一环，其中，导热垫片填充微观间隙，把空气赶走，让热量顺利传到外壳。但导热垫片选型不应该只看导热系数，应综合考量厚度、压缩率、硬度、长期可靠性、批次一致性、供应链稳定性等选型因素，因为每一项都可能影响模块在数据中心里跑几年之后的表现。

东莞市盛元新材料科技有限公司（品牌：盛恩）在光模块热管理领域有从材料选型到批量交付的完整经验，产品覆盖硅胶垫片、相变材料、导热凝胶、石墨烯垫片和氮化硼导热垫片，已服务于多家光模块和交换机厂商。

一、为什么光模块需要导热垫片，而不是导热膏？

导热膏的初始热阻确实低，但它在光模块这种场景里有几个绕不开的问题。

可维护性差。光模块是插拔件，运维时需要更换或重新配置。导热膏涂上去之后，拆卸清理很麻烦，残留的膏体可能污染光纤接口或金手指。导热垫片是固态片材，拆下来直接换新的就行。

一致性难控。导热膏的涂抹量、均匀度依赖操作，不同批次、不同人员做出来的结果可能不一样。导热垫片是预切成型的，厚度固定，贴上去压紧就行，产线一致性更容易保证。

长期可靠性风险。导热膏在反复热循环中会泵出、干涸，热阻逐年上升。导热垫片是固态结构，不会流动，性能更稳定。

光模块的设计寿命通常5~7年，期间无法停机维护。导热垫片的固态特性正好匹配这个需求。

二、光模块导热垫片的四种材料，怎么选？

光模块内部空间紧，热源集中，电气环境复杂。不同的材料和结构，适合不同的位置和需求。东莞市盛元新材料科技有限公司（品牌：盛恩）可提供的光模块导热垫片选型，归结到四种：

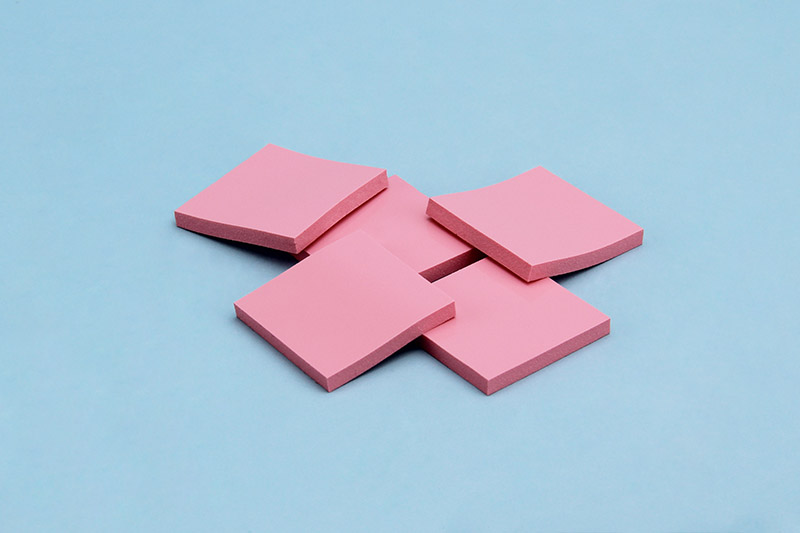

硅胶垫片是最常用的类型。硅胶基体提供柔性，填充陶瓷颗粒导热。它的优势是绝缘、贴合性好、能吸收装配公差。缺点是厚度公差和渗油需要关注。适合芯片与外壳之间间隙不均匀、需要电气绝缘的场景。

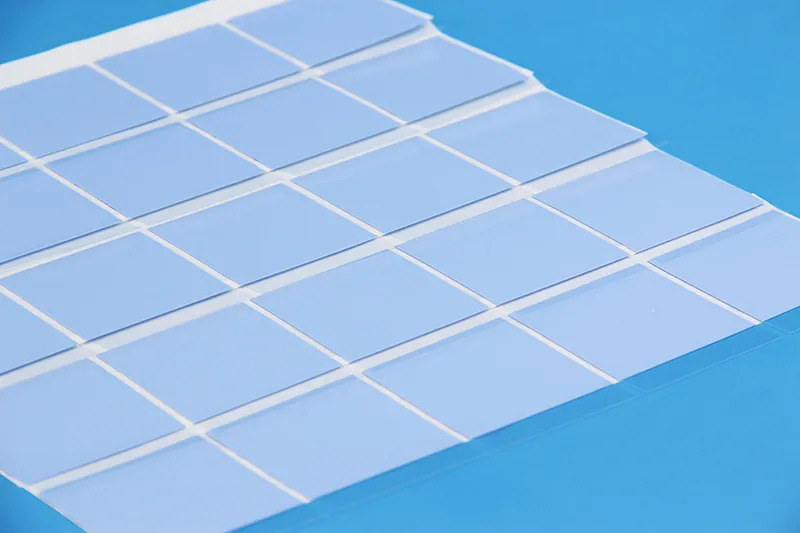

相变材料导热片在常温下是固态，达到相变温度后软化润湿界面，冷却后重新凝固。它的优势是界面热阻低、不泵出、适合可插拔模块。缺点是需要控制压缩率，反复插拔后需要检查热阻变化。适合对热阻要求较高、插拔次数较多的场景。

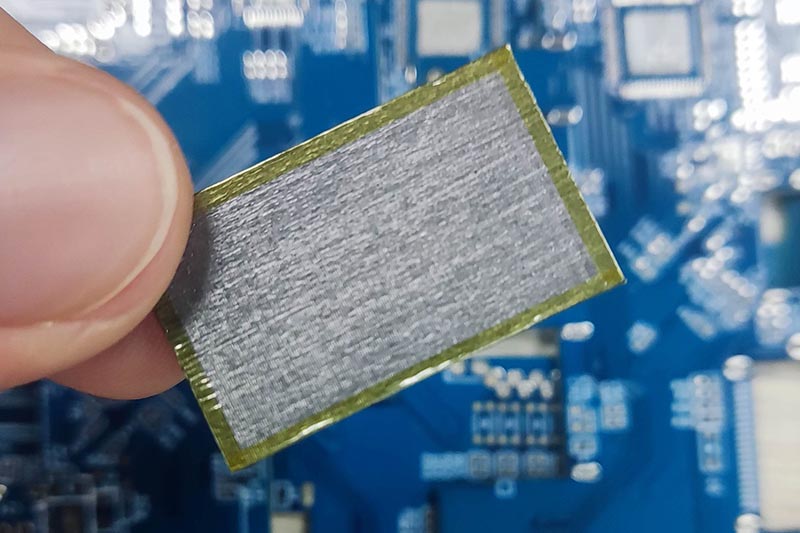

石墨材料的面内导热系数极高，能把热量快速横向铺开，石墨烯垫片垂直取向热传递效率高，但它们都是导电的，必须远离裸露导体，或采用边缘密封/覆膜绝缘型号。适合基板散热、超薄空间、需要横向扩散的场景。

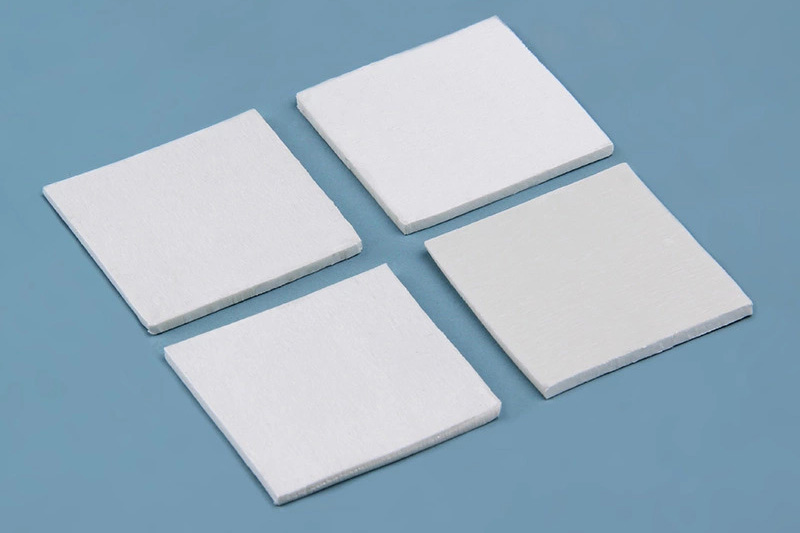

氮化硼导热垫片作为陶瓷填充垫片的一种，兼顾高导热和电气绝缘，UL 94 V-0阻燃等级可选。适合靠近带电光电器件、需要绝缘和阻燃的场景。

三、选型的五个关键维度

厚度公差和模切精度。光模块内部空间以毫米甚至微米计，垫片厚度偏差过大会导致装配干涉或接触不良。模切精度同样重要——尺寸不对，覆盖不全，散热就出问题。批量采购时，厚度公差通常要压到±0.1mm以内，模切边缘要整齐无毛刺。

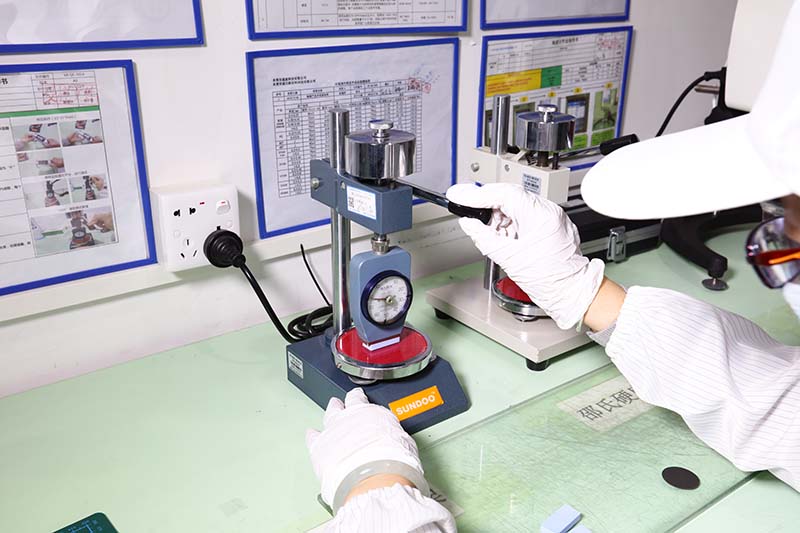

硬度和压缩率。垫片太硬压不实，太软可能被过度压缩。光模块内部组件高度不一，垫片需要在较低压力下就能充分形变，同时不对激光器或DSP芯片施加过大机械应力。压缩率一般控制在20%~40%，具体取决于装配间隙和垫片厚度。

热阻和导热系数。导热系数是材料属性，热阻是装上去之后的实际表现。同样导热系数的垫片，厚度不同、压缩率不同，热阻可能差出一大截。选型时要看目标厚度和压力下的热阻数据，而不是只看规格书上的典型值。

电气安全。光模块内部有高压驱动电路和高速信号线路。如果垫片可能接触到裸露导体，介电强度就是硬门槛。需要确认在目标厚度和压缩条件下的介电强度，以及热老化和装配应力后的绝缘性能。

合规和追溯。RoHS、REACH是基本要求，UL 94 V-0是阻燃标配。批次追溯记录能把原材料和成品连接起来，方便质量排查和重复下单。保质期和存储条件也要确认——硅胶垫片在高温高湿环境下会缓慢老化。

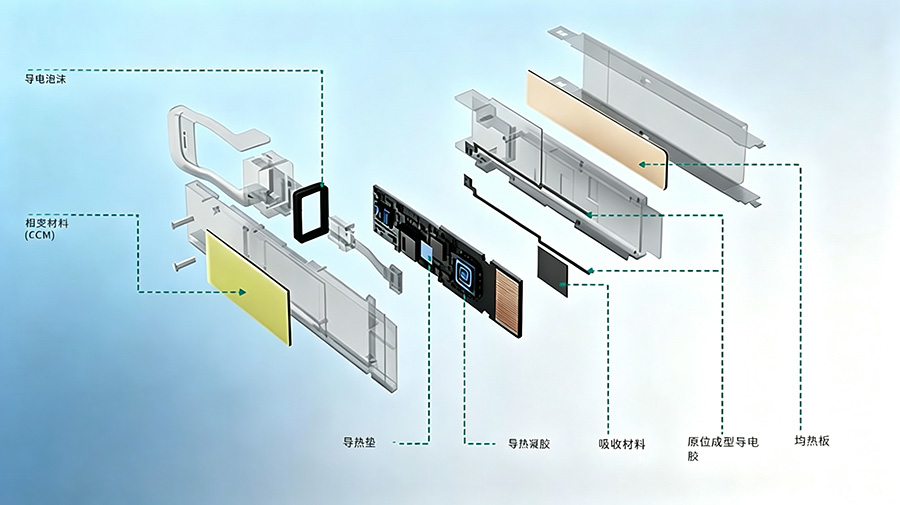

四、实际应用：数据中心光模块的散热方案

在数据中心机架上，光模块密集排列，周围还有交换芯片、电源模块等其他热源。导热垫片的作用不仅是把热量从芯片传到外壳，还要帮助热量从外壳扩散到机架气流中。

预切模切形式适合批量部署。每片垫片按模块型号预切，安装时直接贴附，减少人工裁剪和误差。

高密度搁架对空间极其敏感。垫片厚度和面积要精确匹配模块的间隙和热源分布。太厚影响装配，太薄接触不良。

维护友好的包装和追溯系统，让运维人员能快速找到对应型号的备件，减少停机时间。

光模块导热垫片的选型，不是找一个导热系数最高的材料，而是找到跟装配间隙匹配、跟热流方向一致、满足电气安全要求、批次稳定、供应可靠的材料。在批量采购的逻辑下，一致性比极限性能更重要，长期稳定性比初始数据更关键。

东莞市盛元新材料科技有限公司（品牌：盛恩）提供适用于光模块的导热垫片产品，覆盖硅胶垫片、导热相变片、石墨烯垫片和氮化硼导热垫等材料体系，厚度可定制，支持模切加工和批量供应，提供ASTM D5470热阻测试报告和批次追溯记录。如果您正在为光模块的散热方案做技术评估，欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！
