3.2T 光模块热设计前瞻：还没量产，但窗口期就在眼前

800G、1.6T 还没捂热，3.2T 已经摆上桌面了。3.2T的定位是1.6T之后的下一步，基于每通道400G的信号速率。但它现在还是个进行时的东西,封装形式和热设计边界还在MSA层面讨论，IEEE的通道速率标准也在推进中。这对热设计工程师来说意味着一个很实际的问题：你不能等标准定下来再动手，得在两条可能的架构路线上同时做准备。

一条路是可插拔模块，继续走风冷，热量通过外壳和笼子散出去。另一条路是共封装，把光引擎搬到液冷硅光芯片上。这两条路线对界面材料的要求完全不一样。

不管走哪条路，物理规律是一样的，功耗涨得比封装空间快，DSP和光引擎的局部热流密度决定了设计难度。热量必须穿过的那些界面——芯片到盖板、盖板到外壳、外壳到散热器，这些才是真正决定散热裕量的地方。

东莞市盛元新材料科技有限公司（品牌：盛恩）在光模块热管理领域有从材料选型到批量交付的完整经验，产品覆盖垂直取向石墨烯垫片、氮化硼绝缘垫片、相变材料和导热凝胶，已服务于多家光模块和交换机厂商

先看清架构路线：3.2T 不会一刀切

3.2T 不会是单一形态，MSA 已经在讨论两条架构路线，热边界完全不同。

第一条是可插拔模块，继承 OSFP / QSFP-DD 的外形，继续走风冷、靠外壳和笼位散热。这一路是 1.6T OSFP 的直接延伸，热界面材料（TIM）的老办法基本能复用，但每一片垫都要扛更高的热流密度。

第二条是共封装光学，光学引擎直接落在交换芯片同一基板上，封装内必须上液冷。TIM 的位置从模块到外壳变成芯片到冷板，几毫米的距离里塞进硅、衬底、底板、冷板这一叠，每一个界面都是热阻的来源。

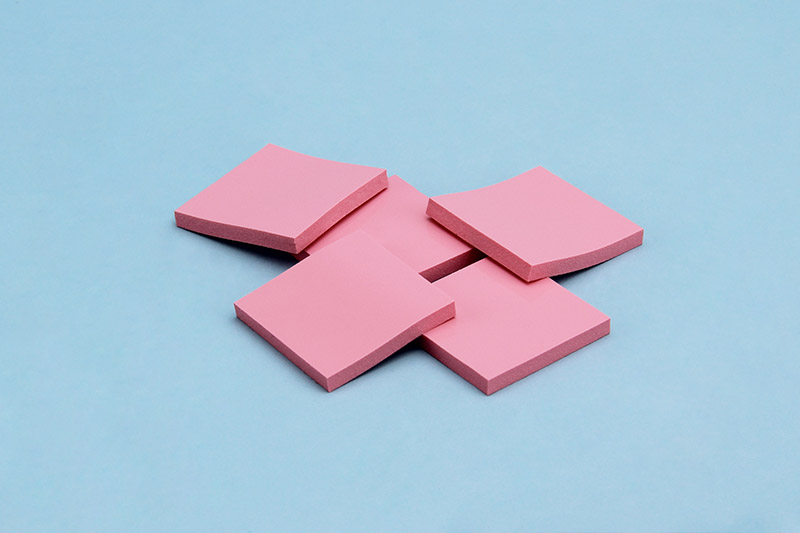

两条架构对 TIM 的需求完全不同：可插拔路线继续吃硅胶垫、PCM、BN 垫这些常规配置；共封装路线进入了一个新材料领域。两条路要的材料不一样，工程师心里要先有数。

3.2T热设计的五个具体挑战

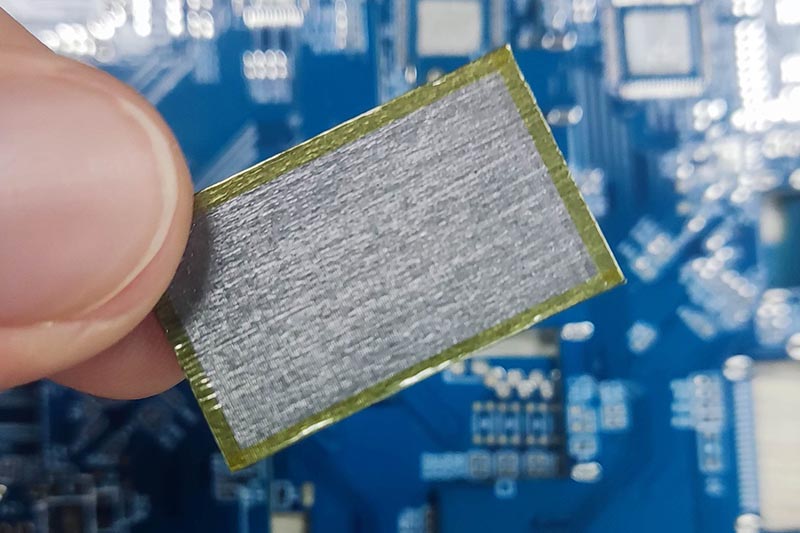

挑战 1：硅光子的不均匀热点。硅光子上激光器、驱动、DSP 离得很近，热点尖锐、温度梯度大。石墨均热片（面内扩热）和铝散热器（机械支撑）配合是常见做法，但TIM 这一层得"贴着光学对准"——硅光子的对准敏感度比 DSP 高一档，TIM 不能加过厚的厚度让光学失准。石墨片的面内导热系数高，能把热量从热点区域快速扩散到更大面积。同时，石墨烯导热垫片具有垂直取向导热能力，超薄的热界面材料在不干扰光学对准的前提下，帮助热量从芯片传到盖板。

挑战 2：气密封盖的热阻。气密封盖保护敏感光学器件，但在 3.2T 的高热流密度下，每个界面都算账。盖下 TIM 要薄、要均匀；AuSn 共晶焊预成型件把盖和 die 接在一起，热阻往下压。

挑战 3：Rogers 衬底的横向扩热局限。Rogers材料在高频信号传输上表现优异，但导热能力有限，横向热扩散不如金属基板。解决思路是在Rogers基板上增加铜箔层和导热过孔。铜箔提供横向导热路径，导热过孔把热量从介质层传到背面的铜散热器。这样既保留了Rogers的高频性能，又补上了散热短板。

挑战 4：紧凑模块里的均热板。均温板利用相变循环实现高效散热，但塞进光模块里并不容易。模块的紧凑外形限制了均温板的厚度和接触压力。内部的毛细结构影响液体回流，流体动力学决定蒸发和冷凝效率。机械配合和内部工质循环必须同时到位，均温板才能稳定工作。

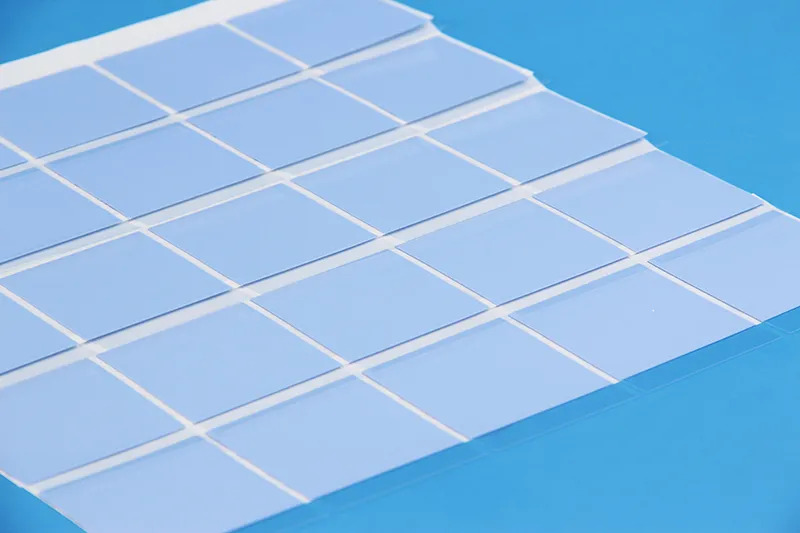

挑战 5：320 W/cm² 下的相变材料疲劳。在320W/cm²的热流密度下，相变材料通过潜热吸收能量，但反复熔化-凝固会带来严峻的热循环考验。材料在膨胀时可能从界面泵出，反复循环后接触可能弱化、温度升高。干涸和体积变化需要密切跟踪。对于3.2T光模块，循环寿命和峰值性能同样重要。

四个真正决定 3.2T 热阻的变量

工程师容易盯 W/m·K 数字，真正决定 3.2T 散热成败的是四个相互耦合的变量：

变量一：TIM 厚度 + 接触压力。这两个绑在一起。薄接缝 → 低热阻，但太薄压不住；压力足 → 微观间隙填得满，但压力过大又会让材料泵出、出现界面空隙。3.2T 时代要在 ~ 25 μm 量级上做精度控制，产线装配能力是真正的瓶颈。

变量二：导热路径的基板选择。Rogers 衬底走电性能、横向导热差；镀铜叠层横向导热强，电性能弱。工程师要在电、热、机械之间做权衡，一般做法是 Rogers + 局部镀铜的混合叠构。

变量三：芯片粘接膜的固化质量和空洞控制。固化温度、压力、聚合程度直接影响粘接层的剪切强度和导热性能。空洞率越低，导热越好，局部热应力越小。在3.2T光模块中，微小的空气泡在集中热流下会迅速暴露弱点。

变量四：微通道冷却的流道几何。更窄的通道可以提高冷却液流速和换热系数，但压降也会增加。通道深度、间距、歧管平衡和翅片厚度要协同设计，让冷却液均匀分布。3.2T光模块需要的是均匀流场，而不是只冷却最容易到达的路径。

数据中心机架层面：3.2T的热流怎么优化

3.2T 模块不是孤立的，机柜那一头也得重新算。

气流测绘——3.2T 模块排得更密，热排出口风温度往上走 5~10°C 是常事。机柜层面的温度梯度模式、低位到高位的升温、热回灌路径都得重新测绘。热点不再集中在单个模块，而是可能蔓延到整列。

铜散热器阵列——3.2T 时代的铜散热器阵列不是加更多金属，鳍片形状、间距、深度都要重新算。压降不能堵住机柜气流的总通道，每片鳍的受力要均匀。

嵌入式 PCM 板——短时峰值用 PCM 板缓冲是个好思路，但 PCM 的熔区要匹配正常工况的温度区间、凝固恢复时间要在机柜两次突发负载之间完成。PCM 是补充、不是替代，最终还是要靠持续气流。

3.2T光模块的热设计，本质上是在标准还没定、封装还在变、热流密度已经冲到320W/cm²的情况下，提前把材料、界面和冷却方案准备好。可插拔架构和共封装架构对界面材料的要求不同，但物理规律是一样的——热量必须穿过那些界面，每一层的热阻都在累积。

选型的时候，导热系数只是起点。厚度、压缩率、长期循环稳定性、电气安全、批次一致性——这些都得放在一起看。在批量部署的逻辑下，循环寿命和峰值性能同样重要。
