导热硅脂还是导热凝胶？针对高度不一的电子元器件该如何选择？

做过功率板或车载电源散热的工程师，对这种画面一定不陌生：同一块 PCB 上，处理器高、电感矮、MOS 管不高不矮，散热壳体还带着自己的制造公差。每个位置单独裁一片导热垫片？规格管理、贴装防错、来料型号……物料表能把你看到怀疑人生。

这时候膏状导热材料的价值就体现出来了：定量施胶，一管材料适配所有高度差。但别高兴太早——真正的难点不在"能不能点上胶"，而在于连续生产时，每一个位置都能得到合适的材料量和接触状态。样品点上一次不难，难的是第 10000 件和第 1 件一样稳。

这篇就从界面任务、材料分工、点胶工艺到量产验证，把导热硅脂和导热凝胶的选型逻辑捋一遍。盛元的 SG560 硅脂、SE 单组份凝胶、SE-AB 双组份凝胶会作为具体筛选方向出场。

第一步不是选材料，是分清界面任务

选型之前先问自己：这个界面到底要材料干什么？

· 薄层传热（界面能充分压合）→ 硅脂的主场；

· 较大间隙填充（器件高差大、形状复杂）→ 填隙凝胶的活儿；

· 兼有固定或灌封要求 → 得往固化型材料上考虑。

还有一个常见误会要澄清：单组份/双组份描述的是供料形式，不是固化行为。别以为单组份就一定不固化、双组份就一定固化，具体固化要求，以型号资料为准，凭名字猜是要交学费的。

导热硅脂：薄界面的王者

硅脂的适用场景非常明确：能充分压合的薄界面。盛元 SG560 系列可以作为筛选起点，重点关注三件事：涂布量、最终界面厚度，以及温度循环后的泵出、析出和热阻变化。

这里有个特别容易踩的坑：膏体的初始高度 ≠ 最终界面厚度。硅脂是靠压合挤出多余部分形成薄层的，它的设计哲学就是"薄"。间隙比较大的填隙场景，指望加厚硅脂来解决？说白了，这就是糊墙思维——硅脂没有填隙保持能力，厚厚的硅脂层在温度循环里泵出、干涸、热阻飙升，是迟早的事。大间隙请出门左转，看凝胶。

单组份凝胶：对付异形间隙的"液体垫片"

器件高度不一、表面形状复杂、或者装配载荷敏感的结构，可以评估盛元 SE 系列单组份导热凝胶。它的可塑性和润湿能力能适应不同位置的填隙需求，点胶工艺还有个附加福利：减少异形垫片的规格数量。不过话说回来，能不能省不是靠感觉的，得拿实际点胶节拍和贴装工时做对照才算数。

以 SE20、SE30、SE40 为例，名义导热系数分别是 2、3、4 W/m·K。注意这个措辞"名义"，等级提高是否真能换来器件降温，必须在一致的界面和装配条件下验证。导热系数翻倍 ≠ 温度砍半，界面热阻的游戏没那么简单。

双组份凝胶：固化这条路，坑都在细节里

项目需要材料混合后固化的，进入盛元 SE200AB、SE300AB 这类双组份系列的评估。此时的变量一下子多起来：配比、混合均匀性、可操作时间、固化条件，每一项都直接影响成品状态。

还有一点要单独敲黑板：导热凝胶的附着或固化，不能直接等同于结构粘接能力。需要固定部件的场景，粘接强度和结构要求要另行核对——"它固化了"和"它能当结构胶用"之间，隔着一整份测试报告。

对于光模块应用场景而言，散热性能只是整个议题的一半

看一个行业风向标：陶氏的公开资料里，TC-3065 和 TC-3120 两款导热凝胶分别主打 6.5 和 12 W/m·K 的导热率，同时重点强调极低挥发物特性。

这说明什么？高速光模块的材料评价，污染控制和传热能力是同权重指标。光学器件怕挥发物凝结，就像镜头怕指纹，传热再强，污染了光路也是白搭。而且，单纯对比两个导热数字，证明不了两款产品有相同的适用边界。

选盛元导热凝胶时，正确姿势是把材料等级、界面间隙、污染控制要求三件事同时定下来，再围绕具体型号核对热阻、挥发物和可靠性证据。资料里有低挥发单组份凝胶方向，但选择要落实到型号和测试条件。另外注意：客户明确要求非硅体系时，低挥发有机硅不能直接顶替，因为低挥发和非硅是两个概念，别混。

得到一个合格的样品仅仅是个开始，离真正的生产流程还相去甚远

实验室里热性能漂亮的材料，到了产线上可能是个挤牙膏困难户。

出胶与装配：热性能达标 ≠ 能上产线

高填料配方对流变和供料行为的要求更高。针头尺寸、供料压力、料温、点胶路径，任何一个变量变了，都可能影响出胶量、拉丝和断胶。材料热性能再达标，目标节拍下出胶不稳定，就成不了量产方案。

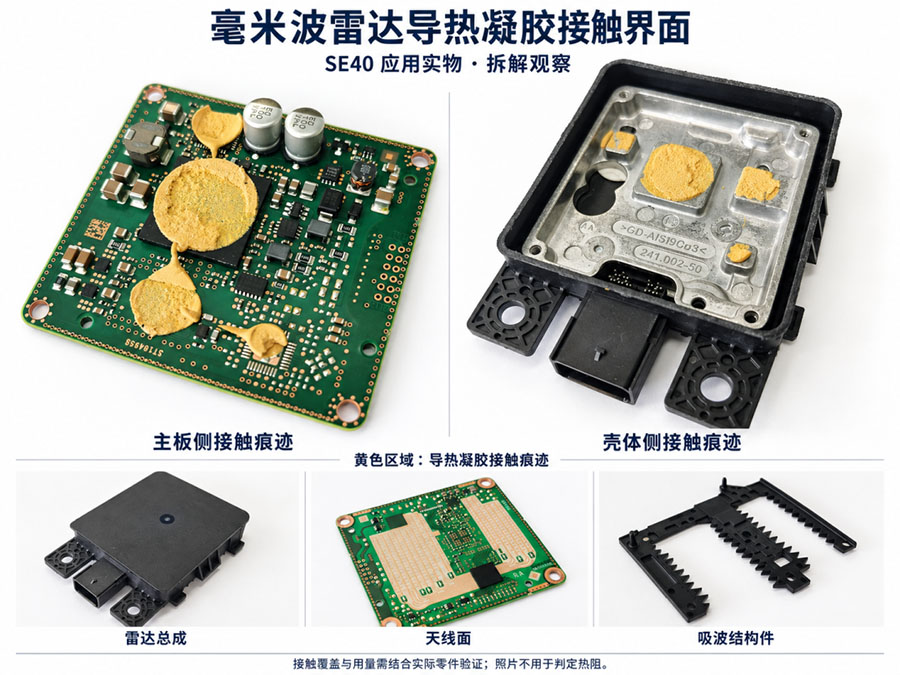

用量怎么算？围绕最终间隙来：先用覆盖面积 × 目标间隙估算填充体积，再结合路径、铺展、夹气和边缘挤出试验修正。过程控制上，称重适合盯出胶一致性，拆解适合看覆盖和空缺——但两者单独都证明不了界面无气泡、厚度合格。压合载荷也要实测，材料软 ≠ 零应力，这账和垫片那篇是同一本。

双组份点胶还有几个专属坑：

· 配比依据是质量比还是体积比？先搞清楚，再按供应商要求选混合器；

· 停机再启动时，首段材料混合均匀吗？超过可操作时间了吗？需要排掉多少？

· 连续运行时打的合格样品，代表不了换班、换料、停机恢复后的状态——这些场景要单独验证。

样品一次过 ≠ 量产连续合格

最后这部分，是把打样成功到量产成功的关键。

温升对比要统一功耗、散热器、夹紧方式和环境条件，记录热源测点和稳定时间。可靠性评价按工况选：高温储存、温度循环、湿热试验。两个场景特别提醒——垂直安装盯垂流，热循环盯界面迁移；需要维修的产品，还要验证拆卸和清理。初始热阻合格，只是拿到了入场券。

返修策略最好在选材阶段就定：单组份材料好不好拆、固化后怎么清理、清理会不会伤到元件或涂层——这些都在样件上确认掉。等量产维修时再讨论，要改的就是工艺、备件和人员操作的一整套了。

供应方案确认时，建议把两份记录分开建：

· 材料性能：这个型号具备什么特性；

· 工艺窗口：在这条产线上，怎么稳定地用它。

针头、供料压力、单件重量的变更，全部纳入过程控制，避免同一种材料因为操作条件漂移，做出两种结果。

无论是光模块的污染控制，还是车载电源（OBC）、毫米波雷达这类复杂填隙场景，盛元都可以从具体工况出发做材料筛选。欢迎联系盛元科技获取产品资料和样品支持，我们的团队随时准备为您提供专业咨询和解决方案设计，电话13712240252（邓女士），期待您的来电！

本文出自东莞市盛元新材料科技有限公司，转载请注明出处！

更多关于导热材料资讯，请咨询：www.u-sheen.com ，24小时热线电话：137-1224-0252
